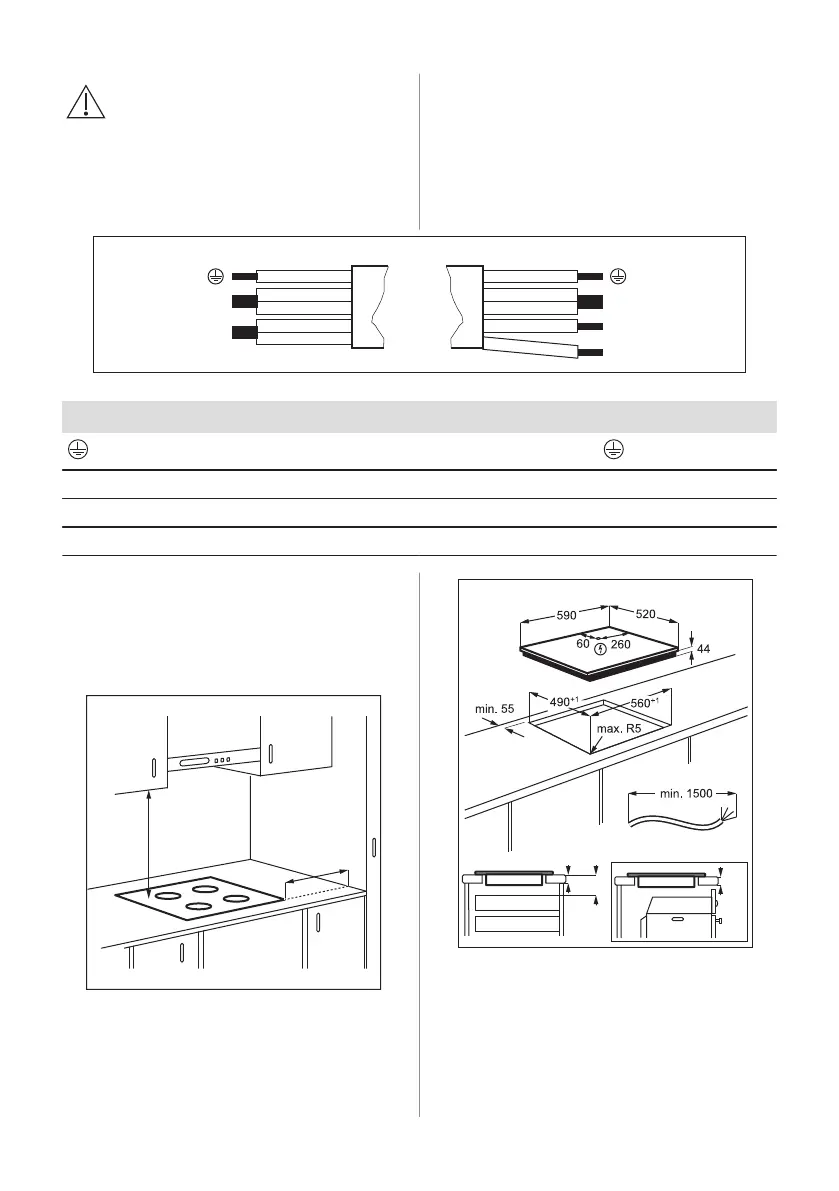

PRECAUCIÓN!
No conectes el cable sin el
manguito del extremo del cable.
Conexión bifásica
1. Retirar el manguito del extremo del cable
de los cables negros y marrones.
2. Retirar el aislamiento de los extremos del
cable negro y marrón.
3. Colocar un nuevo manguito de 1,5 mm²
en el extremo del cable común (se
necesita una herramienta especial).
Sección transversal del cable 2 x 1,5 mm²
N
L1
N
L
220-240 V~ 400V 2~N
L2
Conexión monofásica - 220 - 240 V~ Conexión bifásica - 400 V 2 ~ N
Verde - amarillo Verde - amarillo
N Azul y azul Azul y azul N
L Negro y marrón Negro L1
Marrón L2
3.4 Montaje
Si instala la placa debajo de una campana,
consulte las instrucciones de instalación de
la campana para ver la distancia mínima
entre los aparatos.
min.
50mm
min.
500mm
Si el aparato se instala sobre un cajón, la
ventilación de la placa puede calentar el
contenido del cajón durante el proceso de
cocción.
min.
12
min.
60
min.
28
Para encontrar el tutorial de vídeo "Cómo
instalar la placa de inducción Electrolux -
Instalación en encimera", escriba el nombre
completo indicado en el gráfico siguiente.
