Seriennummer ............
3.2 Einbau-Kochfelder
Einbau-Kochfelder dürfen nur nach dem
Einbau in normgerechte, passende
Einbaumöbel und Arbeitsplatten betrieben
werden.
3.3 Anschlusskabel
• Das Kochfeld wird mit einem
Anschlusskabel.
• To replace the damaged mains cable, use
the cable type: H05V2V2-F which
withstands a temperature of 90 °C or
higher. Wenden Sie sich bitte an Ihren
lokalen Kundendienst. Das
Anschlusskabel darf nur von einem
qualifizierten Elektriker ersetzt werden.
WARNUNG!
Alle elektrischen Anschlüsse
müssen von einem qualifizierten
Elektriker ausgeführt werden.
VORSICHT!
Bohren oder löten Sie die
Kabelenden nicht. Das ist
verboten.
VORSICHT!
Schließen Sie das Kabel nicht
ohne Aderendhülse an.

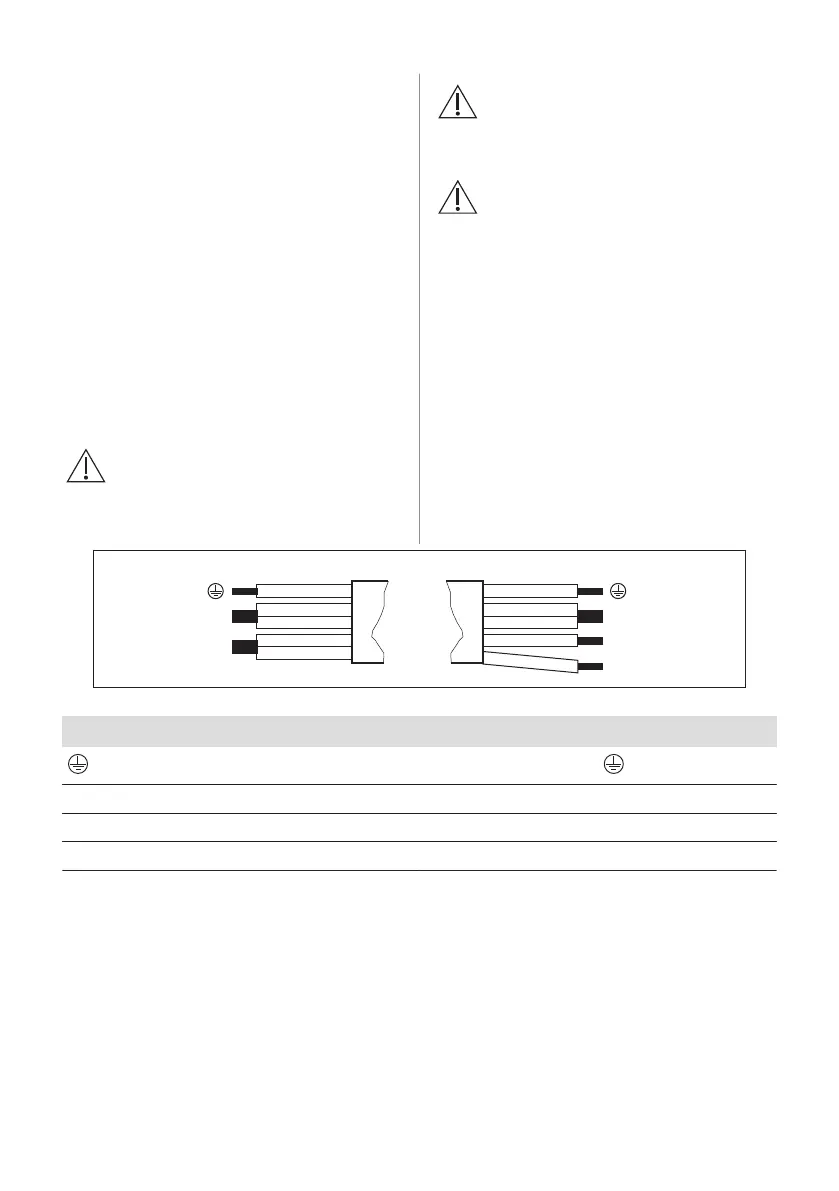

Zweiphasiger Anschluss
1. Entfernen Sie die Aderendhülse von
schwarzen und braunen Adern.
2. Entfernen Sie die Isolierung der braunen
und schwarzen Adern.
3. Bringen Sie am gemeinsamen
Kabelende eine neue Aderendhülse mit
1,5 mm² an (Spezialwerkzeug
erforderlich).
Kabelquerschnitt 2 x 1,5 mm²
N
L1
N
L
220-240 V~ 400V 2~N
L2
Einphasiger Anschluss - 220 - 240 V~ Zweiphasiger Anschluss – 400 V 2 ~ N
Grün – gelb Grün – gelb
N Blau und blau Blau und blau N
L Schwarz und braun Schwarz L1
Braun L2
3.4 Aufbau
Wenn Sie das Kochfeld unter einer
Dunstabzugshaube installieren, beachten Sie
bitte die Montageanleitung der
Dunstabzugshaube für den Mindestabstand
zwischen den Geräten.
50 DEUTSCH
