ATTENZIONE!
Non collegare il cavo senza la
guaina terminale del cavo.

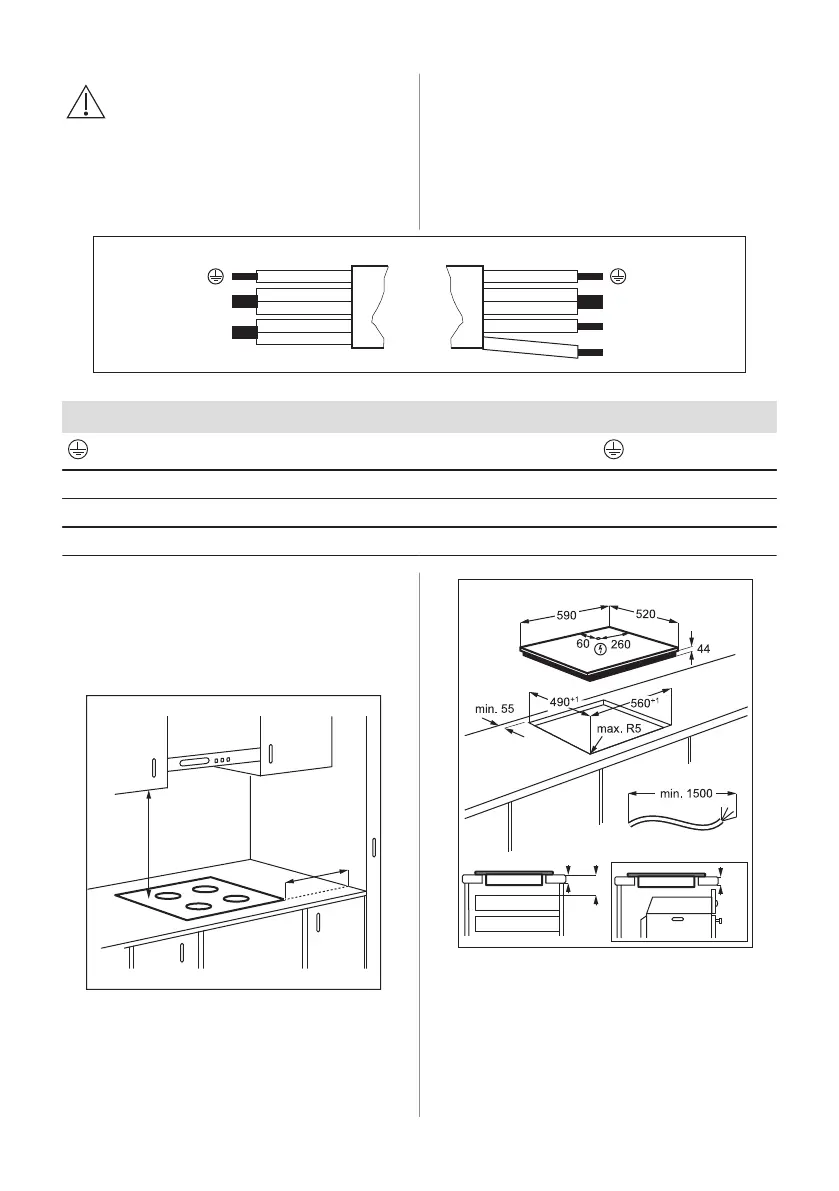

Collegamento bifase
1. Rimuovere la guaina terminale del cavo
dai cavi nero e marrone.
2. Rimuovere l’isolamento dei cavi marrone
e nero.
3. Applicare una nuova guaina terminale di
1,5 mm² sull’estremità del cavo comune
(attrezzo speciale richiesto).
Sezione cavo 2 x 1,5 mm²
N
L1
N
L
220-240 V~ 400V 2~N
L2
Collegamento monofase - 220 - 240 V~ Collegamento a due fasi - 400 V 2 ~ N
Verde-giallo Verde-giallo
N Blu e blu Blu e blu N
L Nero e marrone Nero L1
Marrone L2
3.4 Montaggio
Se s’installa il piano cottura sotto una cappa,
consultare le istruzioni d’installazione della
cappa per la distanza minima tra le
apparecchiature.
min.
50mm
min.
500mm
Se l'apparecchiatura è installata sopra un
cassetto, la ventilazione del piano cottura
riscalda gli articoli all'interno del cassetto
durante il processo di cottura.
min.
12
min.
60
min.
28
Trova il video tutorial “Come installare il
piano cottura a induzione Electrolux:
installazione del piano di lavoro” digitando il
nome completo indicato nell'immagine
sottostante.
ITALIANO 73
