punktem serwisowym. Przewód zasilający
może wymienić wyłącznie
wykwalifikowany elektryk.
OSTRZEŻENIE!
Wszystkie połączenia
elektryczne musi wykonać
wykwalifikowany elektryk.
UWAGA!
Nie wiercić ani nie lutować
końcówek. Jest to zabronione.
UWAGA!
Nie podłączać przewodu bez
tulei przewodu.

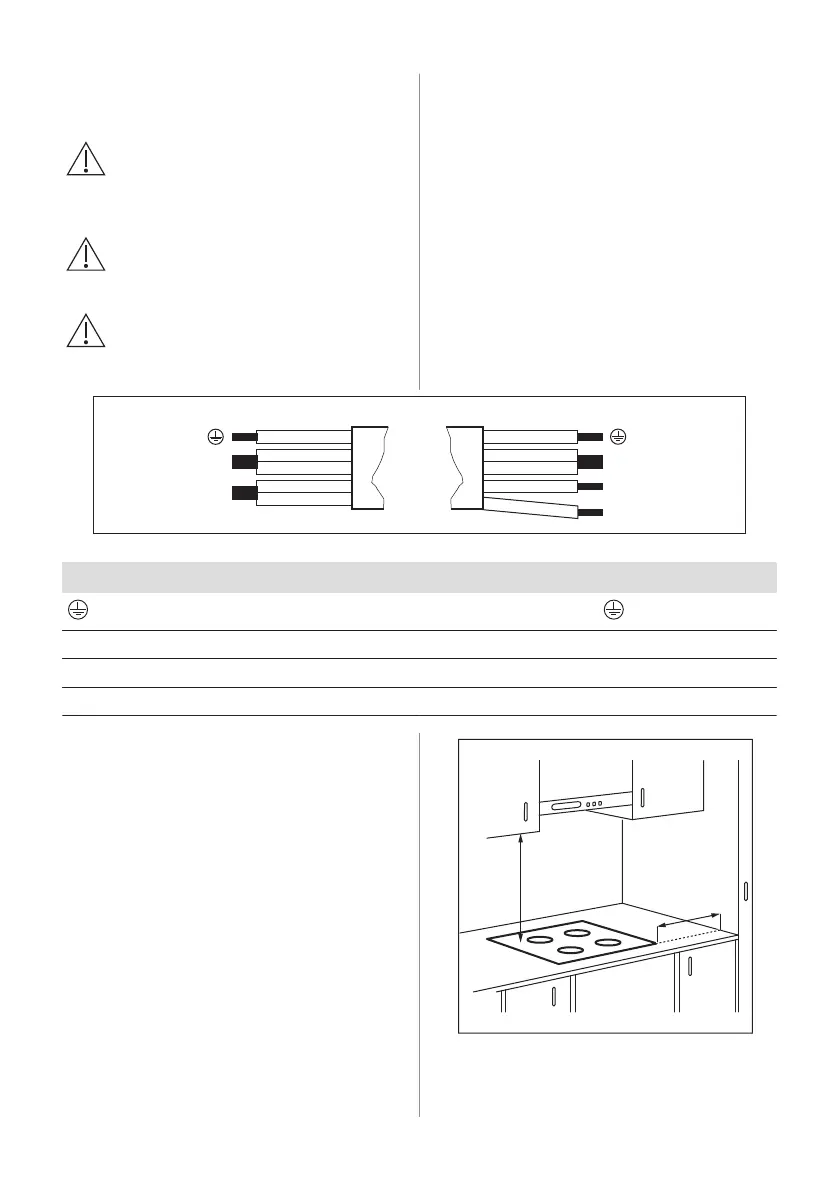

Połączenie dwufazowe
1. Zdjąć końcówkę z czarnego i brązowego
przewodu.
2. Usunąć izolację końcówek brązowego i
czarnego przewodu.
3. Założyć nową tuleję o przekroju 1,5 mm²
na wspólną końcówkę przewodu
(wymagane specjalne narzędzie).
Przekrój przewodu 2x1,5 mm²
N
L1
N
L
220-240 V~ 400V 2~N
L2
Połączenie jednofazowe – 220 - 240 V~ Połączenie dwufazowe – 400 V 2 ~ N
Zielony – żółty Zielony – żółty
N Niebieski i niebieski Niebieski i niebieski N
L Czarny i brązowy Czarny L1
Brązowy L2
3.4 Montaż
W przypadku montażu płyty grzejnej pod
okapem należy zapoznać się z informacjami
na temat minimalnej odległości między
urządzeniami zawartymi w instrukcji instalacji
okapu.
min.
50mm
min.
500mm
Jeśli urządzenie jest zainstalowane nad
szufladą, wentylator płyty grzejnej może
POLSKI 95
