Sisäyksikkö
Asennuslevyn asentaminen
1 Asenna asennuslevy vaakasuoraan.
2 Kiinnitä asennuslevy seinään
ruuveilla. Varmista, että asennuslevy
kestää noin 60 kg:n painon. Painon
tulee jakautua tasaisesti kuhunkin
ruuviin.
Porausaukko
1 Taivuta seinässä olevaa putken
aukkoa (Ø 55 mm) hiukan alaspäin
ulkotilaan päin.
2 Aseta putken aukon laippa reikään,
jotta liitosputki ja johdotus ei
vaurioituisi.
Tyhjennysletkun asentaminen
1 Liitä tyhjennysletku sisäyksikön
poistoputkeen. Sido liitos
kumihihnalla.
2 Aseta tyhjennysletku eristysputkeen.
3 Kääri eristysputki kumihihnaan, jotta
eristysputki ei pääsisi liikkumaan.
Taivuta tyhjennysletkua hiukan
alaspäin lauhdeveden poistamiseksi
tasaisesti.
HUOMAA
r© %RISTYSPUTKI©TULEE©LIITTĔĔ©LUOTETTAVASTI©
laippaan poistoputken ulkopuolella.
Tyhjennysletkua on taitettava
hiukan alaspäin sitä vääntämättä,
pullistamatta tai vaihtelematta. Älä
aseta tyhjennysletkun poistopäätä
veteen, jotta tyhjennysletku ei jäätyisi.

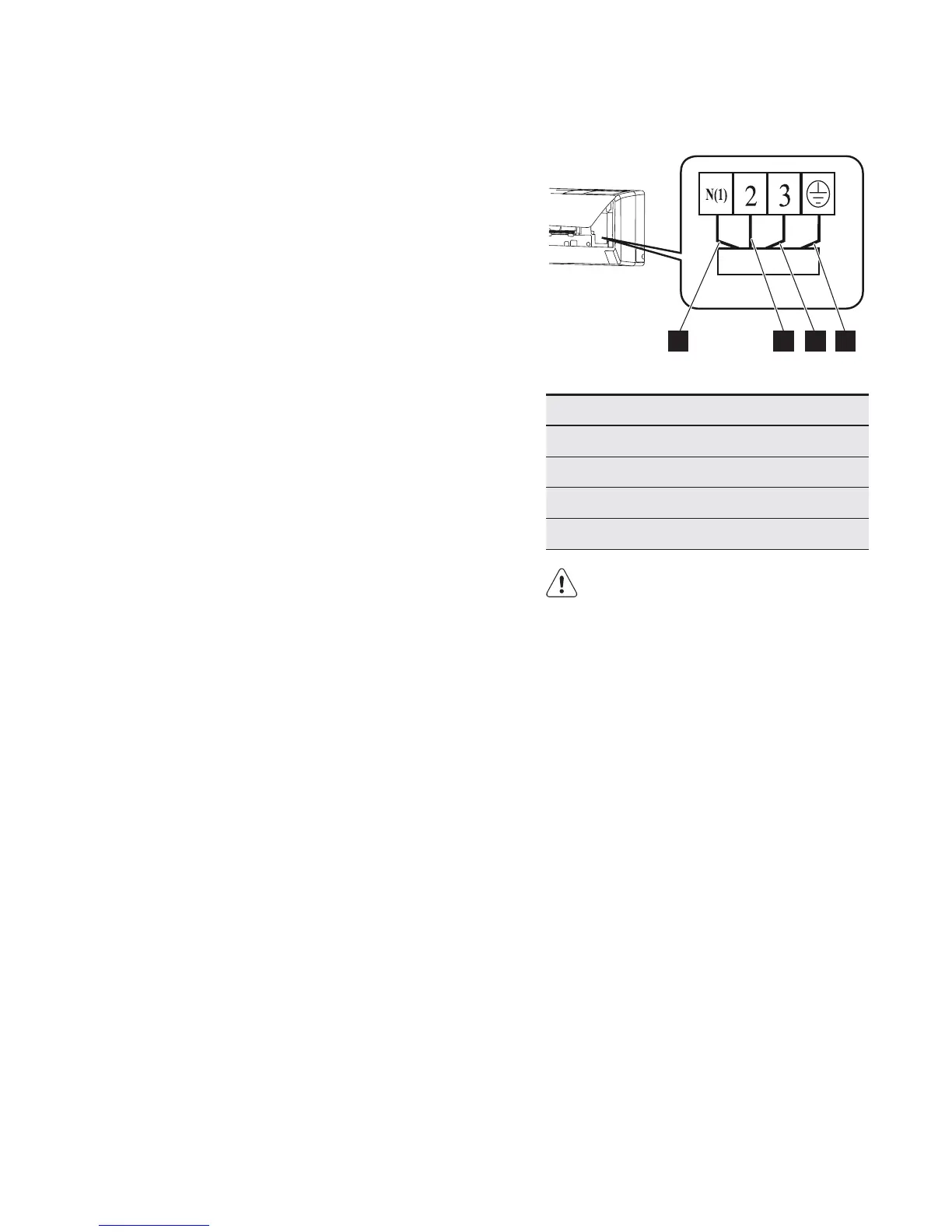

Sisäyksikön sähkökaavio:
1 2 3 4
Nro Väri
1 Sininen (neutraali)
2 Musta
3 Ruskea
4 Keltainen (maa)
HUOMIO
r© 4ARKISTA©JOHDOTUS©JA©VARMISTA©ETTEI©
oikosulkuja ole. Virheellinen johdotus
voi aiheuttaa toimintahäiriöitä.
1 Avaa etupaneeli.
2 Poista johdotuksen suojus.
3 Kiinnitä virtajohto liitinalustaan
(kuvan mukaisesti).
4 Ohjaa virtajohto reiän läpi
sisäyksikön takaosassa.
5 Asenna johdon kiinnitin ja
johdotuksen suoja.
6 Sulje etupaneeli.
HUOMAA
r© !INOASTAAN©PĔTEVĔ©SĔHKŅASENTAJA©
saa liittää sisä- ja ulkoyksikön välisen
sähköjohdon.
r© +IRISTĔ©KYTKENTĔKOTELON©RUUVIT©TIUKASTI
r© 6EDĔ©JOHTOA©HIUKAN©RUUVIEN©
kiristämisen jälkeen varmistaaksesi
sen kireyden.
r© 6ARMISTA©ETTĔ©SĔHKŅLIITĔNNĔT©ON©
maadoitettu oikein sähköiskun
välttämiseksi.
