SUOMI 109
t Varmista, että johtojen liitännät
ovat tiukat ja että suojakannet
on asennettu oikein sähköiskun
välttämiseksi.
Sisäyksikön asennus
Putket voivat tulla ulos oikealta, oikealta
takaosasta, vasemmalta tai vasemmalta
takaosasta.
1 Kun putket ja johdot reititetään
sisäyksikön vasemmalta tai oikealta
puolelta, leikkaa tarvittaessa pois
rungon päät.
2 Poista putket rungon kotelosta.
3 Kääri putket, virtajohdot ja
tyhjennysletku teipillä.
4 Vie putket, virtajohdot ja
tyhjennysletku putken aukon läpi.
5 Ripusta sisäyksikön asennusaukot
hyvin asennuslevyn yläkoukkuihin.
6 Asennuspaikan on oltava vähintään
230 cm lattiapinnan yläpuolella.
Liitosputken asentaminen
1 Kohdista putken kaarevan osan
keskikohta vastaavaan venttiiliin.
2 Ruuvaa kiinnitysmutteri käsin ja
kiristä mutteri ruuviavaimella ja
momenttiavaimella. Katso seuraavaa
taulukkoa.
Kuusiomutterin
halkaisija (mm)
Kiristysmomentti
(Nm)
Ø 6 15-20
Ø 9,52 30-40
Ø 12 45-55
Ø 16 60-65
Ø 19 70-75
HUOMAA
t Liitä ensin liitosputki sisäyksikköön ja
sen jälkeen ulkoyksikköön Käsittele
putkien taitoskohtaa varoen. Varo
vahingoittamasta liitosputkea.
Kiristä liitosmutteri tiukasti vuotojen
estämiseksi.
t Sisä- ja ulkoyksikön välisiä liitosputkia
ei toimiteta laitteen mukana.
t Jos liitosputki on yli 7,5 m pitkä, lisää
yksikköön enemmän jäähdytysainetta.
Lisää 20 g/m tuotetta R410A
malleihin, joiden kapasiteetti on
alle 6500 W. Lisää 50 g/m muihin
malleihin.

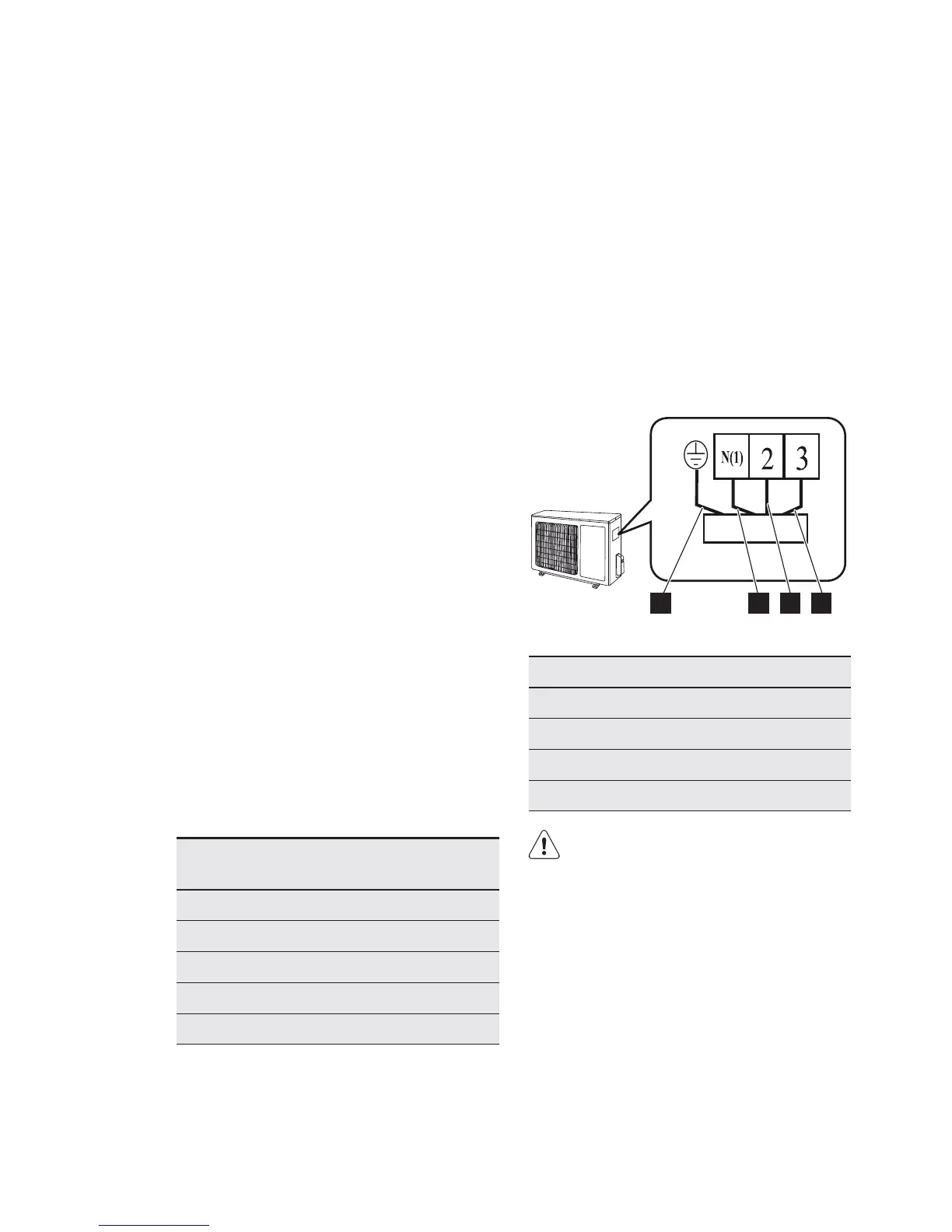

Ulkoyksikkö
Sähköjohdot
1 2 3 4
Nro Väri
1
Sininen (neutraali)
2
Musta
3
Ruskea
4
Keltainen (maa)
HUOMIO
t Tarkista johdotus ja varmista, ettei
oikosulkuja ole. Virheellinen johdotus
voi aiheuttaa toimintahäiriöitä.
1 Irrota kahva (x2) ulkoyksikön
oikeanpuoleisesta levystä.
2 Poista virtajohdon liitäntä.
3 Liitä virtajohto liitinalustaan.
4 Lukitse johdon asento johdon
kiinnittimillä.
5 Tarkista liitäntöjen virheettömyys.
6 Asenna kahva takaisin.
