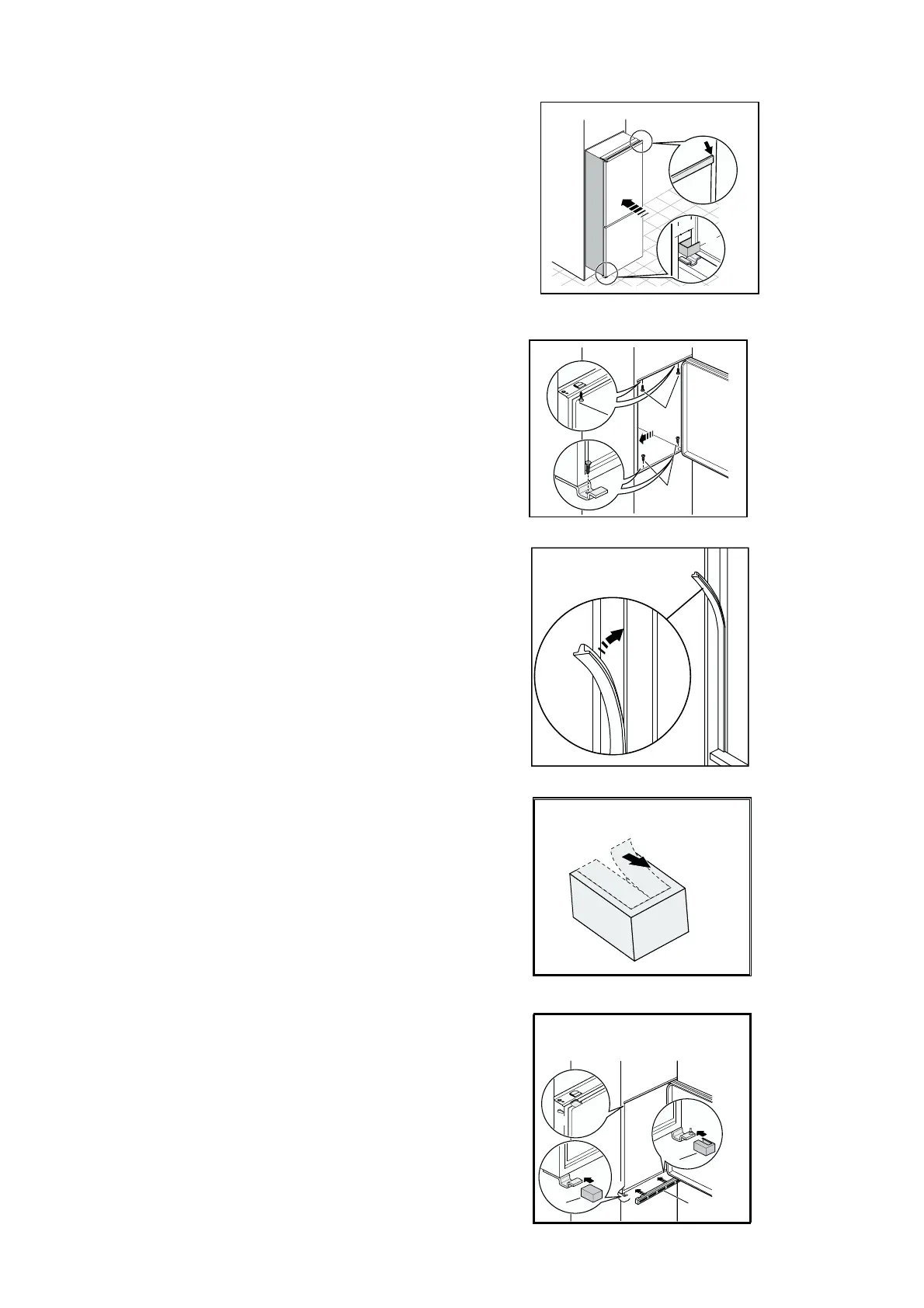

13
Fugenabdeckprofiloben um die Winkeldicke
ausschneiden und zwischen Gerät und
Möbelseitenwand eindrücken.
D724
Gerät mit den 4 beiliegenden Schrauben befestigen.
(I = kurz) (P = lang)
Vergewissern Sie sich, dass unten zwischen dem
Küchenmöbel und dem Rand des Geräts ein
Abstand von 44 mm besteht.
Die untere Scharnierabdeckung (im Zubehörbeutel)
dient zur genauen Ausrichtung zwischen
Küchenmöbel und Gerät.
Darüber hinaus darf das Gerät das Netzkabel nicht
quetschen.
1
2
44m
m
I
P
In die Befestigungs- und Scharnierlöcher
beiliegende Abdeckkappen (C-D) eindrücken.
Belüttungsgitter (B) und Scharnierabdeckungen (E)
aufstecken.
B
E
E
D
C
Brechen Sie aus der Plastikabdeckung (E), die das
Scharnier mit Stift bedeckt, die in der Abbildung
gekennzeichneten Teile heraus.
Dies wird durch die vorgestanzten Ausbruchlinien
erleichtert. "Entfernen Sie das mit DX
gekennzeichnete Teil, wenn der Stift am rechten
Scharnier angebracht werden soll, andernfalls das
mit SX gekennzeichnete Teil."
