14

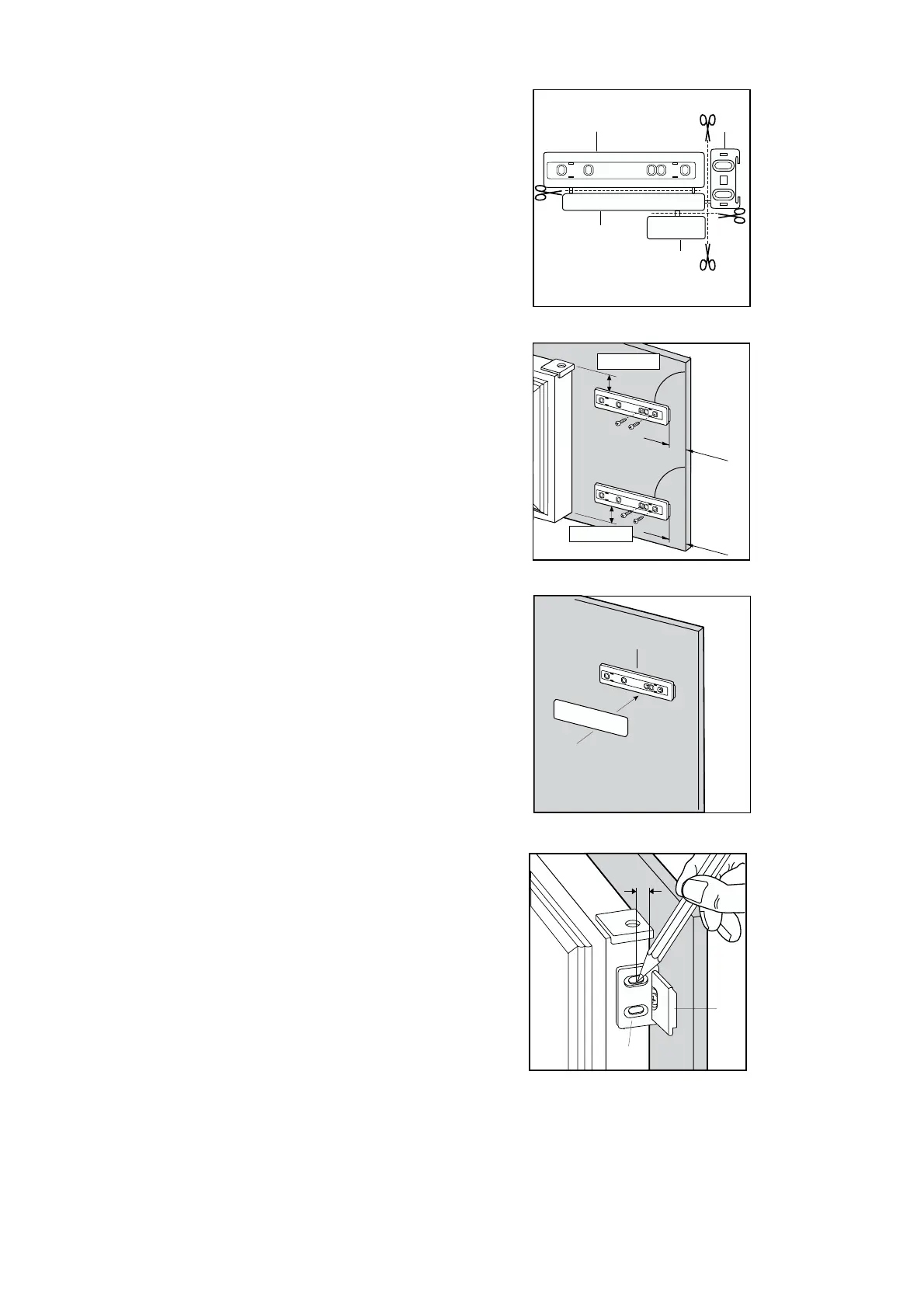

Die Schiene (Ha) auf der Innenseite der Möbeltür
oben und unten auflegen (siehe Abb.) und die
Position der äußeren Bohrlöcher anzeichnen.
Nachdem die Löcher gebohrt wurden, die Schiene
mit den mitgelieferten Schrauben befestigen.
2
1
m
m
2
1
m
m
ca. 50 mm
90°
90°
ca. 50 mm
PR33
Hc
Ha
Die Abdeckung (Hc) in die Schiene (Ha) eindrücken,
bis sie einrastet.
Gerätetür und Möbeltür auf ca. 90° öffnen. Den
Winkel (Hb) in der Schiene (Ha) einsetzen.
Gerätetür und Möbeltür zusammenhalten und die
Bohrlöcher anzeichnen (siehe Abb.).
PR167
Ha
Hb
8mm
PR266
Ha
Hb
Hc
Hd
Die Teile Ha, Hb, Hc, Hd abnehmen, wie in der Abb.
gezeigt wird.
