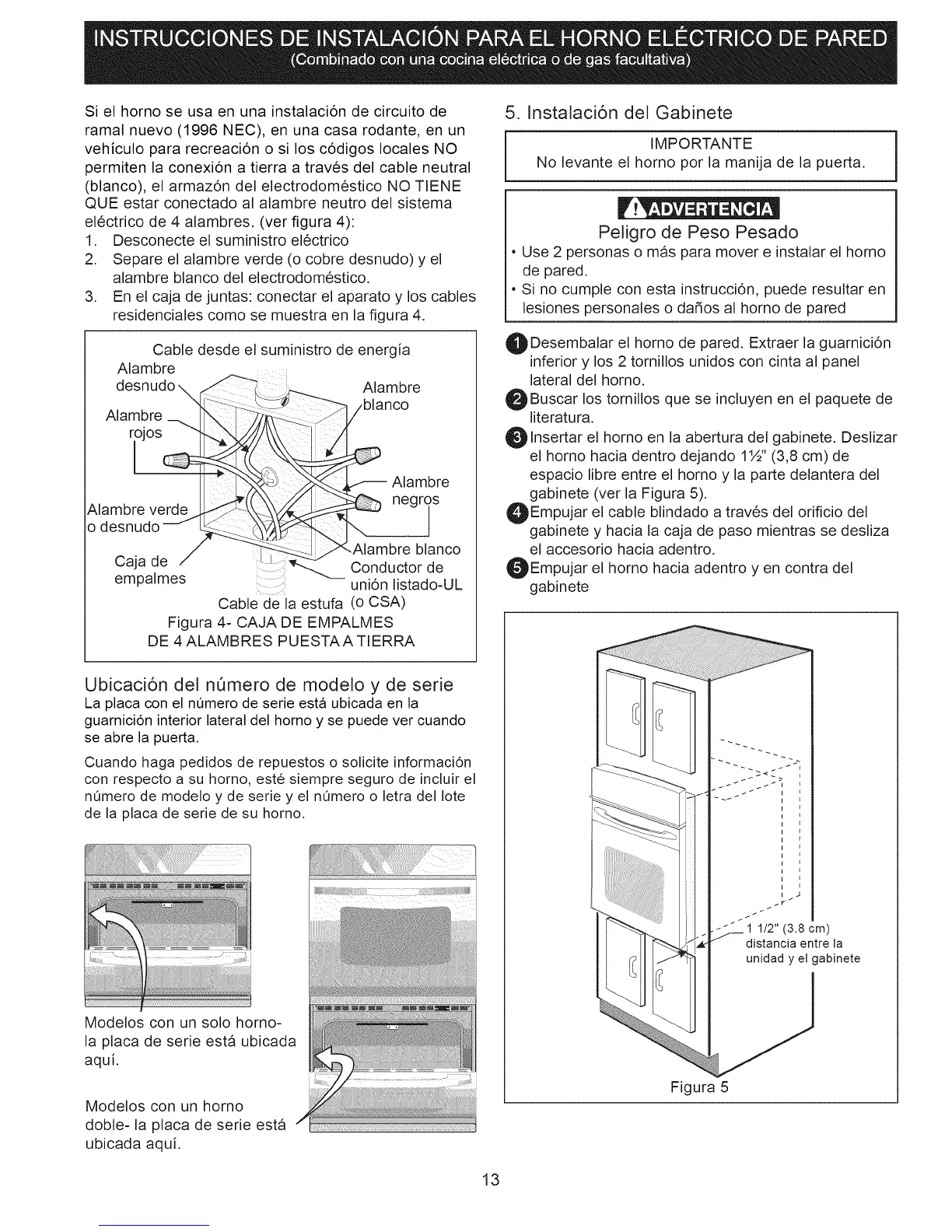

Si el homo se usa en una instalaci6n de circuito de
ramal nuevo (1996 NEC), en una casa rodante, en un
vehiculo para recreaci6n o si los c6digos locales NO
permiten la conexi6n a tierra a trav6s del cable neutral
(blanco), el armaz6n del electrodom6stico NO TIENE
QUE estar conectado al alambre neutro del sistema
el6ctrico de 4 alambres. (ver figura 4):
1. Desconecte el suministro el6ctrico
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodom6stico.
3. En el caja de juntas: conectar el aparato y los cables
residenciales como se muestra en la figura 4.
Cable desde el suministro de energia
Alambre
desnudo Alambre
_Jblanco
Alambre J j//
_@ Alambre
negros
Alambre verde_k(,x_ _ _ I
o desn ,,. _ I
J -'--_.-_J /_-,:,Alambre blanco
Ca Conductor de
empalmes uni6n listado-UL
Cable de la estufa (o CSA)
Figura 4- CAJA DE EMPALMES
DE 4 ALAMBRES PUESTAATIERRA
Ubicaci6n det nQmero de modelo y de serie
La placa con el ntJmerode serie esta ubicada en la
guarnicion interior lateral del homo y se puede ver cuando
se abre la puerta.
Cuando haga pedidos de repuestos o solicite informaci6n
con respecto a su homo, este siempre seguro de incluir el
nQmero de modelo y de serie y el nQmero o letra del Iote
de la placa de serie de su horno.
Modelos con un solo homo-
la placa de serie est_ ubicada
aqui.
Modelos con un homo
doble-la placa de serie est_
ubicada aqui.
5. Instalaci6n del Gabinete
IMPORTANTE
No levante el homo por la manija de la puerta.
Peligro de Peso Pesado
• Use 2 personas o m_s para mover e instalar el homo
de pared.
• Si no cumple con esta instrucci6n, puede resultar en
lesiones personales o dados al homo de pared
ODesembalar el homo de pared. Extraer la
guarnici6n
inferior y los 2 tornillos unidos con cinta al panel
lateral del homo.
OBuscar los tornillos que se incluyen en el paquete
de
literatura.
OInsertar el homo la abertura del Deslizar
en
gabinete.
el homo hacia dentro dejando 1½" (3,8 cm) de
espacio libre entre el homo y la parte delantera del
gabinete (vet la Figura 5).
OEmpujar el cable blindado a trav6s del orificio del
gabinete y hacia la caja de paso mientras se desliza
el accesorio hacia adentro.
_Empujar el homo hacia adentro yen contra del
gabinete
"1 1/2" (3.8 cm)
distancia entre la
unidad y el gabinete
Figura 5
13
