L'installationtypiqued'unfourencastr661ectriquesouslecomptoirestpr6sent6e&lafigure8.
Seulementcertainsmodulesdetablesdecuissonpeuvent
etreinstall6sau-dessusdecertainsmodulesdefours
encastr6s.Lesmodulesapprouv6spour6trecombin6s
sontidentifi6saI'aided'unnum@oMGFIDetd'un
codedeproduit(Consultezlafeuillequisetrouvedans
I'enveloppedelitt@atureainsiquelefeuilletd'instructions
d'installationdelatabledecuissonpourlesdimensions).
II faut fermer les c6tes de I'habitacle
par des panneaux de bois pour isoler
I'appareil des armoires de chaque c6te.
La hauteur de ces panneaux doit faire
en sorte que I'installation des modeles
de tables de cuisson au dessus soit
)ossible.
Pour reduire les
risques de blessures et
pour emp6cher le four
encastre de basculer.
Utilisez les supports
de fixation pour retenir
le four encastre
I'armoire.
Approx. 3"
(7.5 cm)
36" Min.
(91.4 cm) Min.
208/240 Volt, bofte de jonction
pour le four encastre
Utilisez un contre-plaque de ¾"
(1.9 cm) d'epaisseur monte sur deux
solives eta 6galite avec le coup-de-
pied. La base doit pouvoir supporter
150 Ibs (68 kg) pour les modeles 27" et
200 Ibs (90 kg) pour les modeles 30".
Decoupez une ouverture de 9" X 9" (23 cm X
23 cm), a 2" (5 cm) du c6te gauche du plancher
pour la sortie du c&ble arme de I'appareil vers la
bofte de jonction.
4½" (11.5 cm) Max.
Four encastre 247/s'' (63.2 cm) Min. 27¼" (69.2 cm) Min.
27" (68.6 cm) 25%" (64.1 cm) Max. 23½" (59.7 cm) Min. 28s/8'' (72.7 cm) Max.
Four encastre 28½" (72.4 cm) Min. 27%" (69.2 cm) Min.
30" (76.2 cm) 29" (73.7 cm) Max. 23½" (59.7 cm) Min. 28s/8'' (72.7 cm) Max.

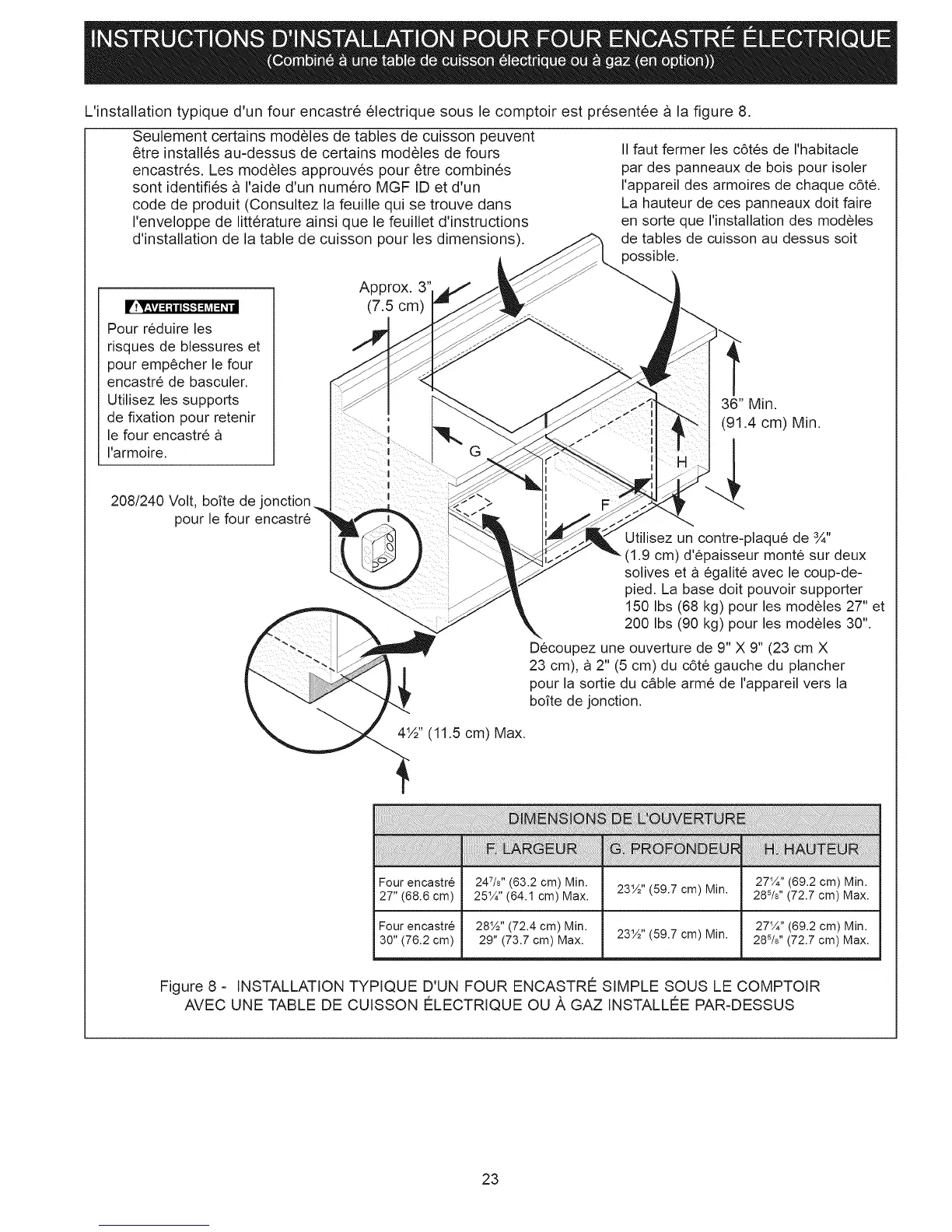

Figure 8 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRt_ SIMPLE SOUS LE COMPTOIR
AVEC UNE TABLE DE CUISSON #LECTRIQUE OU A GAZ INSTALL#E PAR-DESSUS
23
