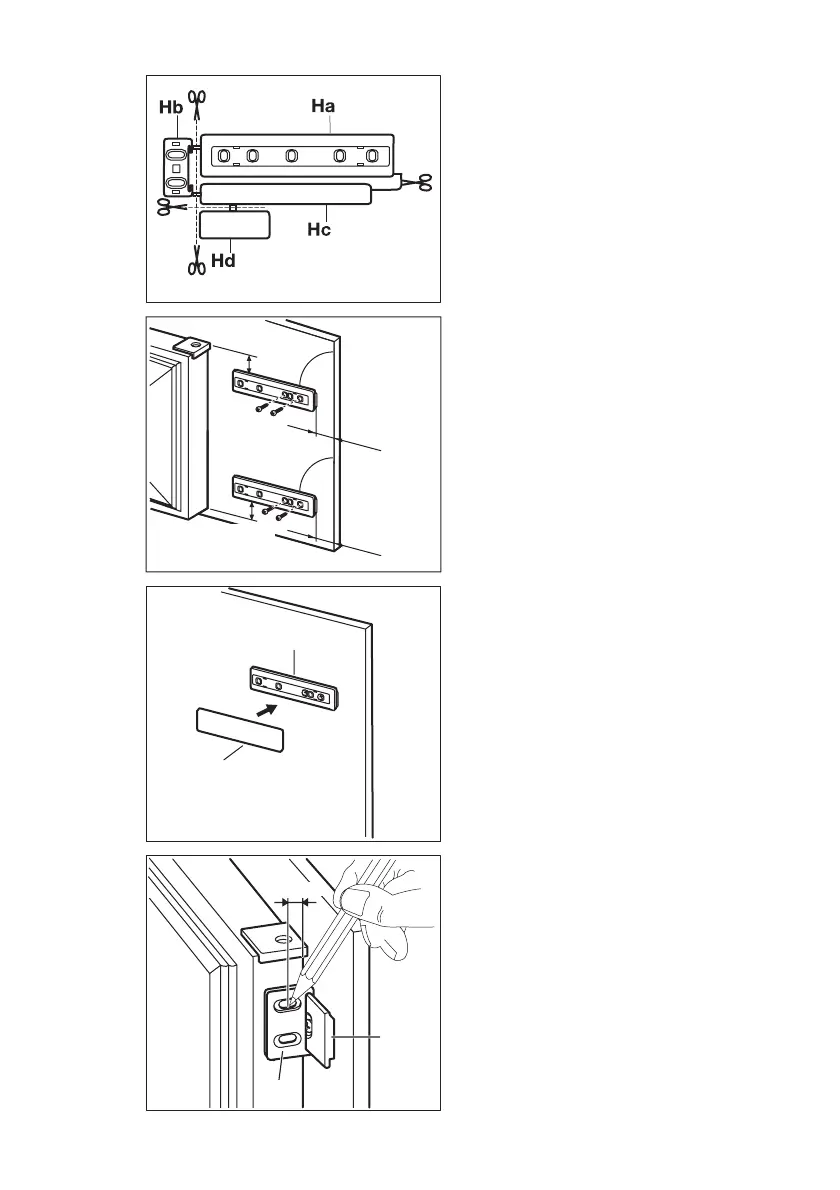

Détachez les pièces (Ha), (Hb), (Hc) et (Hd).
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
Mettez en place la pièce (Ha) sur la face in-
térieure de la porte du meuble de cuisine.
Ha
Hc
Poussez la pièce (Hc) sur la pièce (Ha).
Ha
Hb
8 mm
Ouvrez la porte de l'appareil et la porte du
meuble de cuisine à un angle de 90°.
Insérez le petit carré (Hb) dans le gui-
de (Ha).
Assemblez la porte de l'appareil et la porte
du meuble puis marquez les trous.
