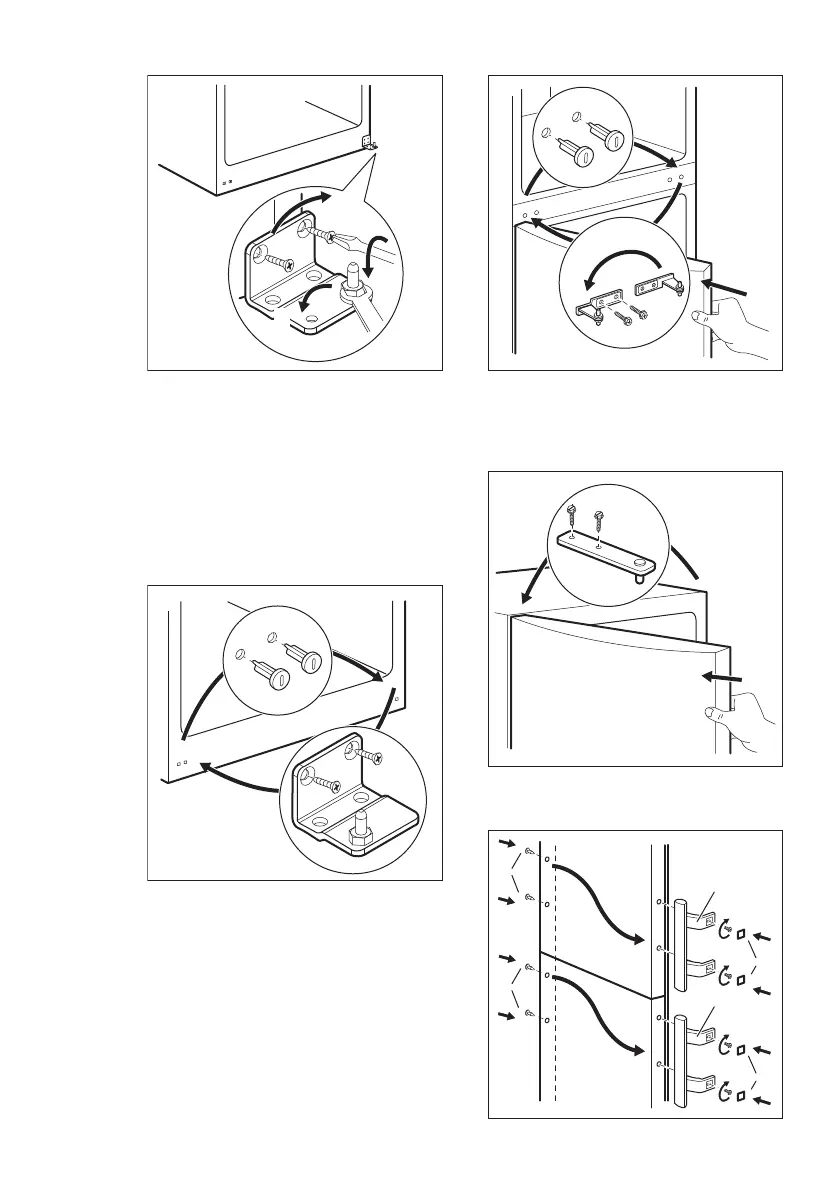

9. Lösen Sie die Schrauben des unteren
Türscharniers und entfernen Sie das
Scharnier (8).
10. Schrauben Sie die unteren
Abdeckungen ab und schrauben Sie
sie in das Loch auf der
gegenüberliegenden Seite (7).
11. Setzen Sie das untere Scharnier an
der gegenüberliegenden Seite an und
befestigen Sie es mit den Schrauben
(8).
7
8
12. Hängen Sie die untere Tür wieder in
den Stift des unteren Scharniers (9)
ein.
13. Schrauben Sie die mittleren
Abdeckungen ab und schrauben Sie
sie in das Loch auf der
gegenüberliegenden Seite (10).
14. Setzen Sie das mittlere Scharnier an
der gegenüberliegenden Seite an und
befestigen Sie es mit den Schrauben
(11).
10
9
180
o
11
15. Setzen Sie die obere Tür auf den Stift
(12) des mittleren Scharniers.
16. Befestigen Sie die Tür am oberen
Scharnier und schrauben Sie sie mit
den Schrauben (13) fest.
12
13
17. Bringen Sie die Türgriffe und
Abdeckungen an der
gegenüberliegenden Seite an.
