M
N
O

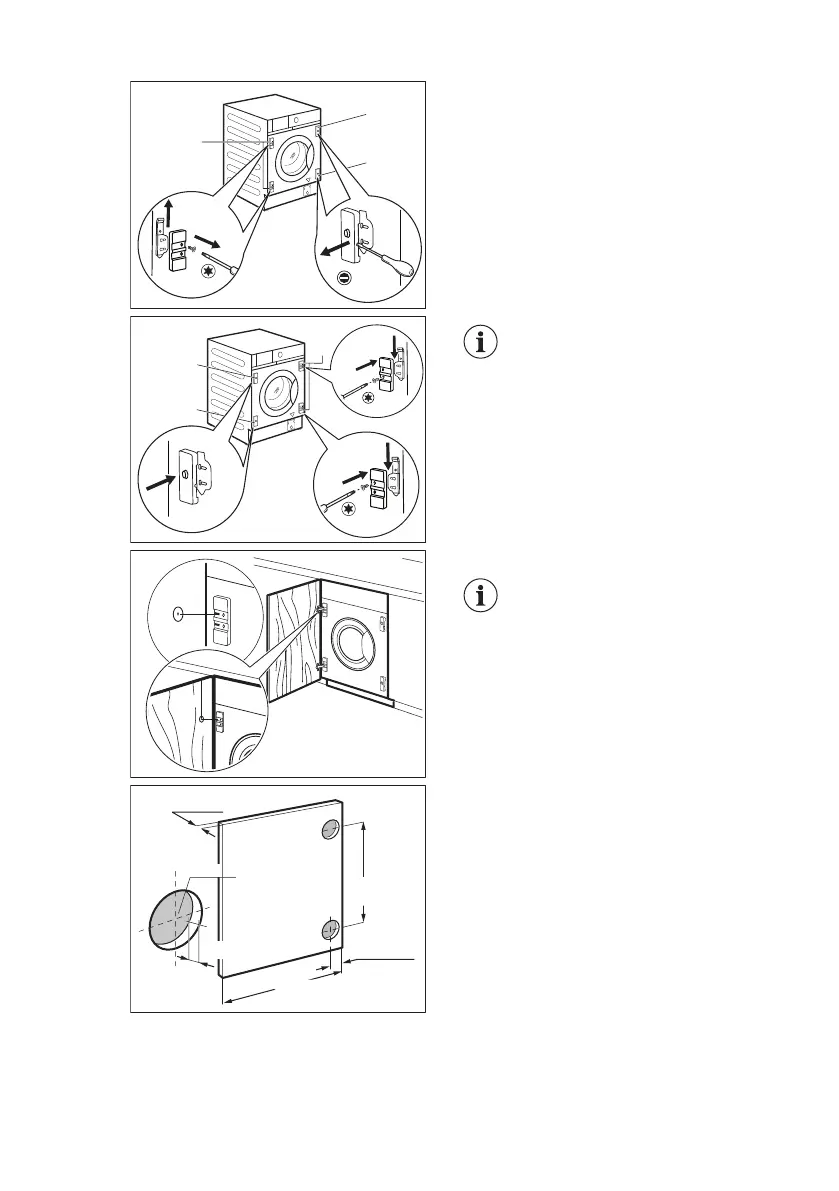

Si la porte du meuble doit être ouverte de
gauche à droite, inversez la position des
supports de charnière M avec la plaque
magnétique N et la plaque inférieure O.
M
N
O
Veillez à ce que la plaque
avec l'aimant se trouve en
position supérieure.
x
y
y
Préparation de la porte du meuble
Pour fraiser la porte, nous
vous conseillons de faire
appel à un professionnel.
Alignez parfaitement la porte du meuble au
meuble.
Mesurez la distance X pour déterminer la
hauteur du trou pour fraiser la charnière
supérieure. Le centre du trou Y doit se
trouver à la même hauteur que le trait du
support de la charnière.
16-22 mm
22±1,5 mm
449
mm
595-598 mm
Ø 35 mm
12,5 - 14 mm
Fixez la position du trou inférieur en
respectant les dimensions et les distances
affichées dans le schéma (449 mm).
Fraisez les trous.
FRANÇAIS 17
