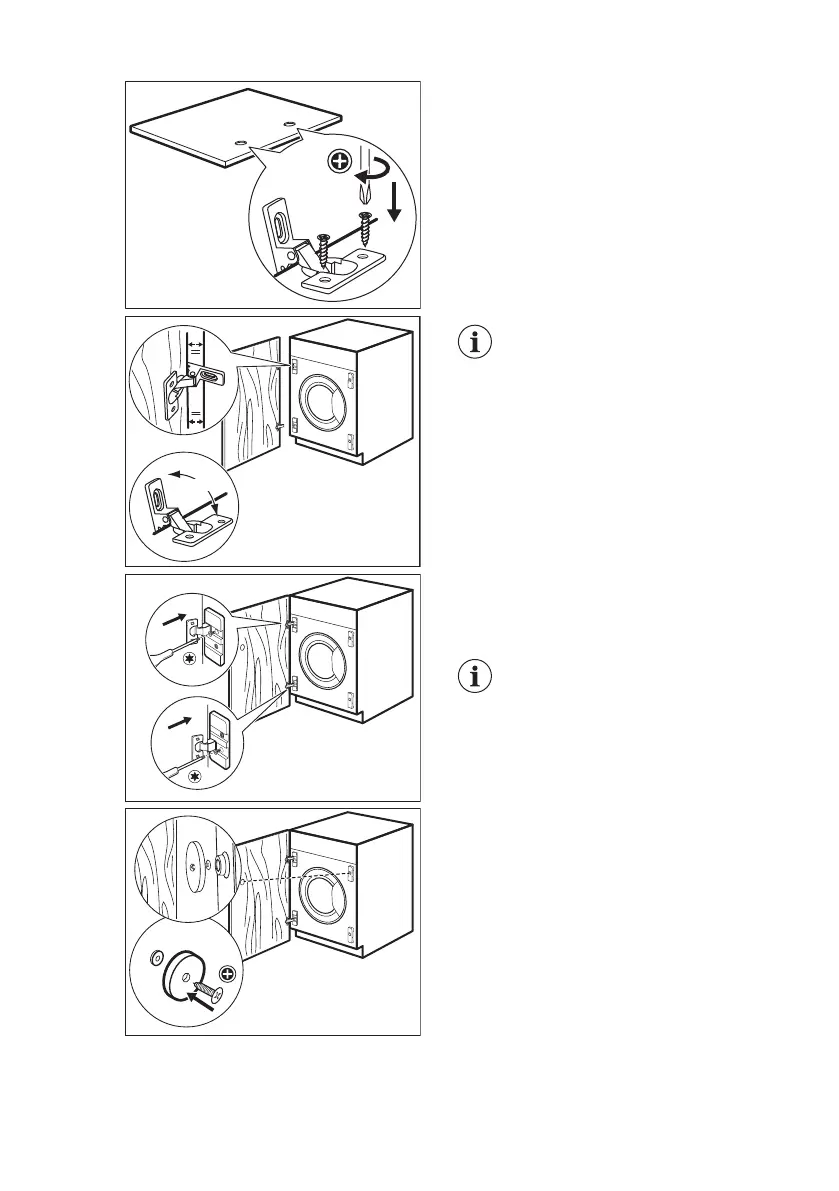

Charnières
Pour pouvoir fixer les charnières, il est
nécessaire de percer deux trous (diam. 35
mm , profondeur 12,5 - 14 mm en fonction de
la profondeur de la porte du meuble) sur le
côté intérieur de la porte.
Les charnières seront fixées à la porte à
l'aide des quatre vis fournies A.
Pour aligner parfaitement la
porte, veillez à ce que le bord
de la porte du meuble soit
parallèle au bord du meuble et
veillez à respecter l'angle
d'ouverture approprié (max
105 °).
Montage de la porte
Fixez les charnières aux supports de
charnière sur l'appareil à l'aide des deux vis
fournies B.
Les charnières peuvent être
ajustées pour compenser les
éventuelles différences
d'épaisseur de la porte.
Contre-aimant
L'appareil est pré-réglé pour une fermeture
magnétique.
Pour une fermeture correcte :
1. Positionnez la vis C et le contre-aimant D
sur la plaque magnétique N. Appuyez la
porte du placard contre la vis jusqu'à ce
qu'elle laisse une marque.
2. Ouvrez la porte du meuble et vissez le
contre-aimant D (disque en acier + joint
en caoutchouc E) avec la vis C sur le
côté interne de la porte du meuble, là où
la vis a laissé la marque, comme indiqué
au cours de la première étape.
www.electrolux.com18
