Passaggio 6 Installare il fanale posteriore
A) Collegare il cavo al fanale posteriore.
B) Collocare il fanale posteriore nella posizione corretta e serrare le viti per fissarlo.
Passaggio 7 Installare il parafango
A) Fissare il supporto del parafango avvitando le viti con la chiave a brugola M5.

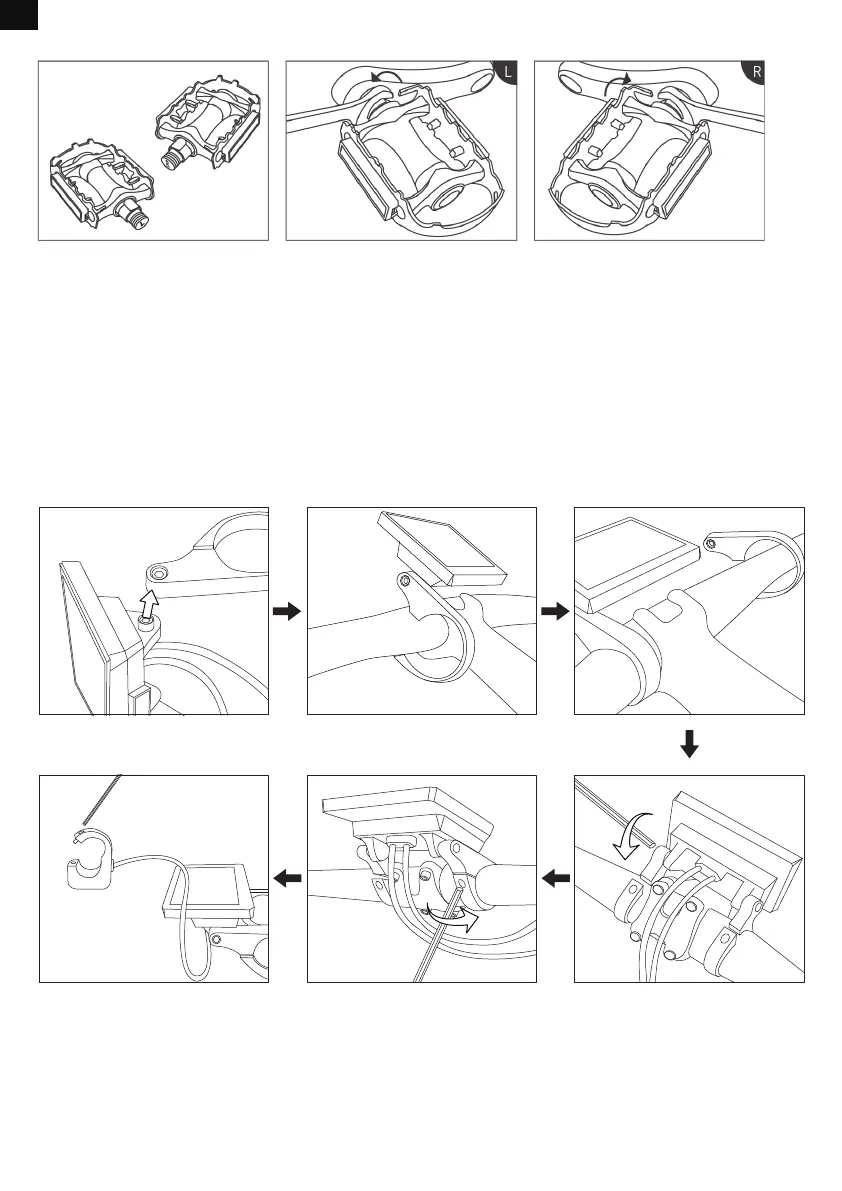

Passaggio 8 Installare i pedali
Passaggio 9 Installare il display LCD
A) Per facilitarne l'installazione, smontare prima uno dei supporti del display con la chiave a brugola M3.
B) Aprire leggermente un altro supporto per far incastrare il display sul manubrio.
C) Aprire leggermente il supporto smontato e agganciarlo al manubrio. Fissarlo con la chiave a bussola M3.
D) Fissare il display al centro del manubrio con la chiave a bussola M3.
E) Aprire la clip del pulsante del display e agganciarla al manubrio. Utilizzare quindi la chiave esagonale
M2.5 per stringere la clip e fissare il pulsante.
F) Collegare il cavo del display con il cavo di alimentazione.
Pedali Sinistra Destra
