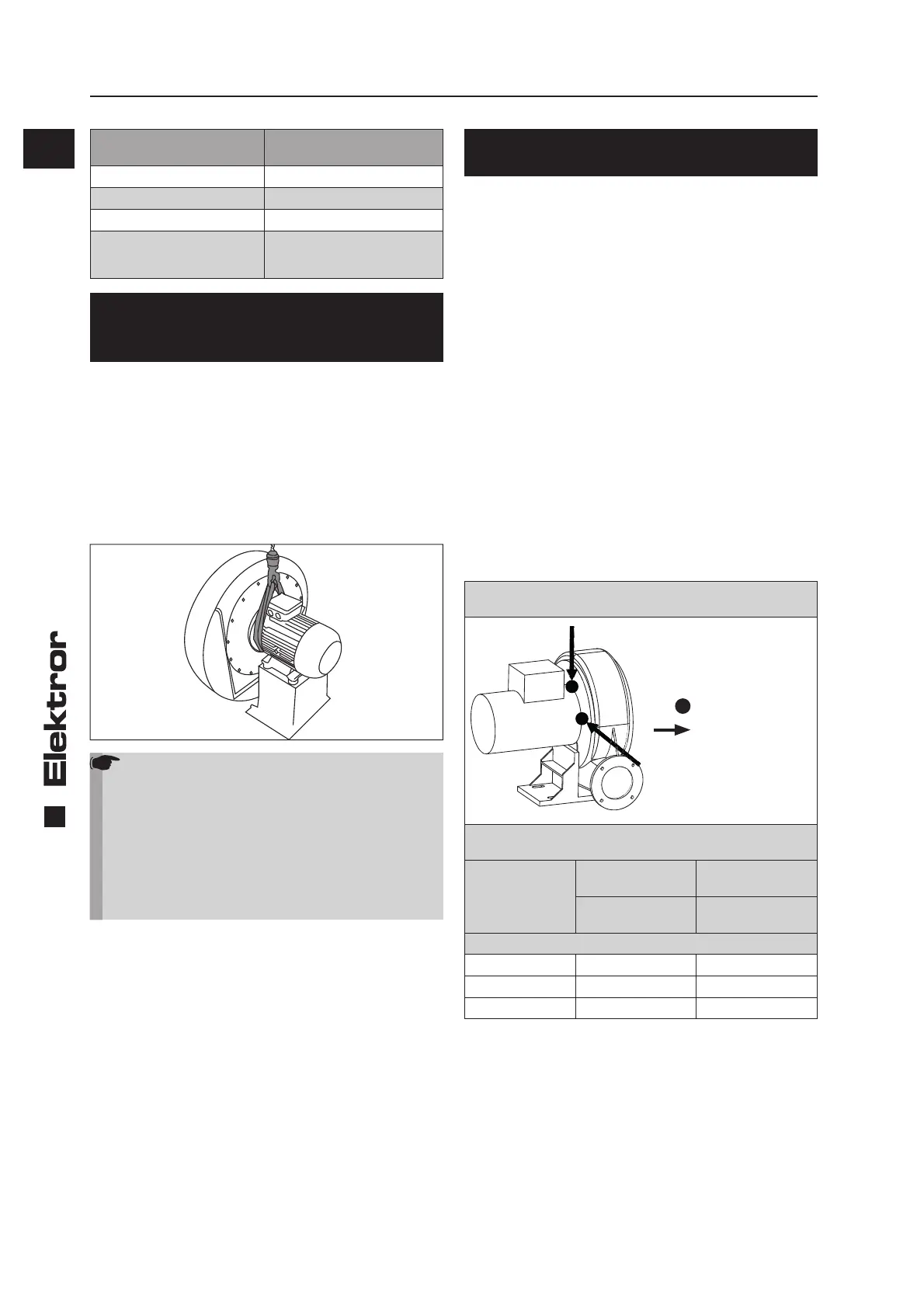

4
DE
Betriebs- und Montageanleitung ND www.elektror.de
9016303 01.20/15
Maximalfrequenz
(siehe Leistungsschild)
Mindestfrequenz
50 Hz 5 Hz
60 Hz 5 Hz
> 60 Hz 20 Hz
Gerät mit Temperatursperre
(Frequenzunabhängig)
35 Hz
2 INFORMATIONEN ÜBER TRANS-
PORT, HANDHABUNG UND LAGE-
RUNG DER MASCHINE
2.1 Transport und Handhabung
• Prüfen Sie vor Montage und Inbetriebnahme alle Teile auf
Transportschäden. Ein beschädigter Ventilator kann ein
erhöhtes Sicherheitsrisiko bedeuten und sollte daher nicht
in Betrieb gesetzt werden.
• Ventilator nicht ungeschützt im Freien lagern
(vor Feuchtigkeit schützen).
• Hebezeug sicher anschlagen. Nur Hebezeuge und Last-
aufnahmeeinrichtungen mit ausreichender Tragfähigkeit
verwenden. Transportwege sichern.
Hinweis!
Die Ringschraube am Motor darf nicht zum
Anheben des Gesamtventilators verwendet
werden. Diese wird für eine evtl. Motor(de-)
montage verwendet.
Hinweis!
Bei Geräten mit aufgebauten Frequenzumrichtern
(FUK-Geräte):
Der Frequenzumrichter darf keinesfalls zum
anheben des Gerätes oder als Steighilfe
verwendet werden!
2.2 Lagerung
• Stellen Sie sicher, dass der Sauganschluss und der Druck-
anschluss verschlossen sind.
• Den Ventilator
-> möglichst in Originalverpackung
-> in einem geschlossenen Raum
-> trocken, staubfrei und vibrationsfrei
abstellen.
• Lagertemperaturbereich von -20°C bis +60°C
• Nach einer Lagerzeit ab 6 Monaten sind vor dem Ven-
tilatoreinbau die Ventilatorlager bzw. Motorlager zu
überprüfen.
• Geräte dürfen maximal 2 Jahre gelagert werden.
3 INFORMATIONEN ÜBER DIE INBE-
TRIEBNAHME DER MASCHINE
3.1 Grundlegende Hinweise
• Vor der ersten und vor jeder erneuten Inbetriebnahme ist
eine sorgfältige Prüfung auf den ordnungsgemäßen Zustand
des Gerätes vorzunehmen. Geräte, die, z.B. bei Anlieferung
oder Installation, Beschädigungen aufweisen, müssen einer
fachkundigen Überprüfung unterzogen werden.
• Aufstellung, Montage, Betrieb und Instandhaltung dürfen
nur von fach- und sachkundigem Personal durchgeführt wer-
den. Betrieb nach fehlerhafter Montage, Instandhaltung oder
nicht abgestimmtem Austausch von Bauteilen führt zu nicht
bestimmungsgemäßem Gebrauch und zum Verlust der Ge-
währleistung. Das entstehende Risiko trägt der Kunde oder
Betreiber alleine.
3.2 Aufstellen, Montage
• Ventilator vor Witterung geschützt, horizontal aufstellen.
siehe auch „1.1 Bestimmungsgemäße Verwendung“. Bei
Außenaufstellung ist generell ein Witterungsschutz vor-
zusehen, der die Vorgaben unter 1.1 Bestimmungsgemä-
ße Verwendung erfüllt und den Ventilator vor Wetterein-
fl üssen schützt.
• Auch im anschließenden Betrieb keinen Schwing- oder
Stoßbelastungen aussetzen. Zulässige Schwingungswerte
Ventilator: siehe ISO 14694, BV-3
Messung am Flanschlagerschild, möglichst in Lager-
nähe
= Messpunkt
= Messrichtung
Maximal zulässige Schwingungsgeschwindigkeit
(Grenzwerte nach ISO 14694:2003 (E) - Kategorie BV-3)
Starr montiert
[mm/s]
Flexibel montiert
[mm/s]
Eff ektivwert
[r.m.s.]
Eff ektivwert
[r.m.s.]
Im Einbau
Start-up 4,5 6,3
Alarm 7,1 11,8
Shutdown 9,0 12,5
• Serienventilatoren mit Fuß: Am Einsatzort auf ebenem,
festem, ausreichend tragfähigem Untergrund ohne
Schwingungsübertragung/-belastung fest verschrauben.
• Serien-Ventilatoren ohne Fuß:
Am Einsatzort an feste, ausreichend tragfähige Anbin-
dung, ohne Schwingungsübertragung/-belastung fest ver-
schrauben. Dies ist bei ND-Ventilatoren bei saug- und/oder
druckseitigem Anschluss maximal bis zu folgenden Typen
möglich: Maximal bis D 066 bzw. E 066 und 2D 066.
• Die Aufstellung von Serien-Ventilatoren mit senkrechter
Antriebswelle ist bei ND-Ventilatoren bis zu folgenden
Typen möglich: Maximal bis D 082.
