21

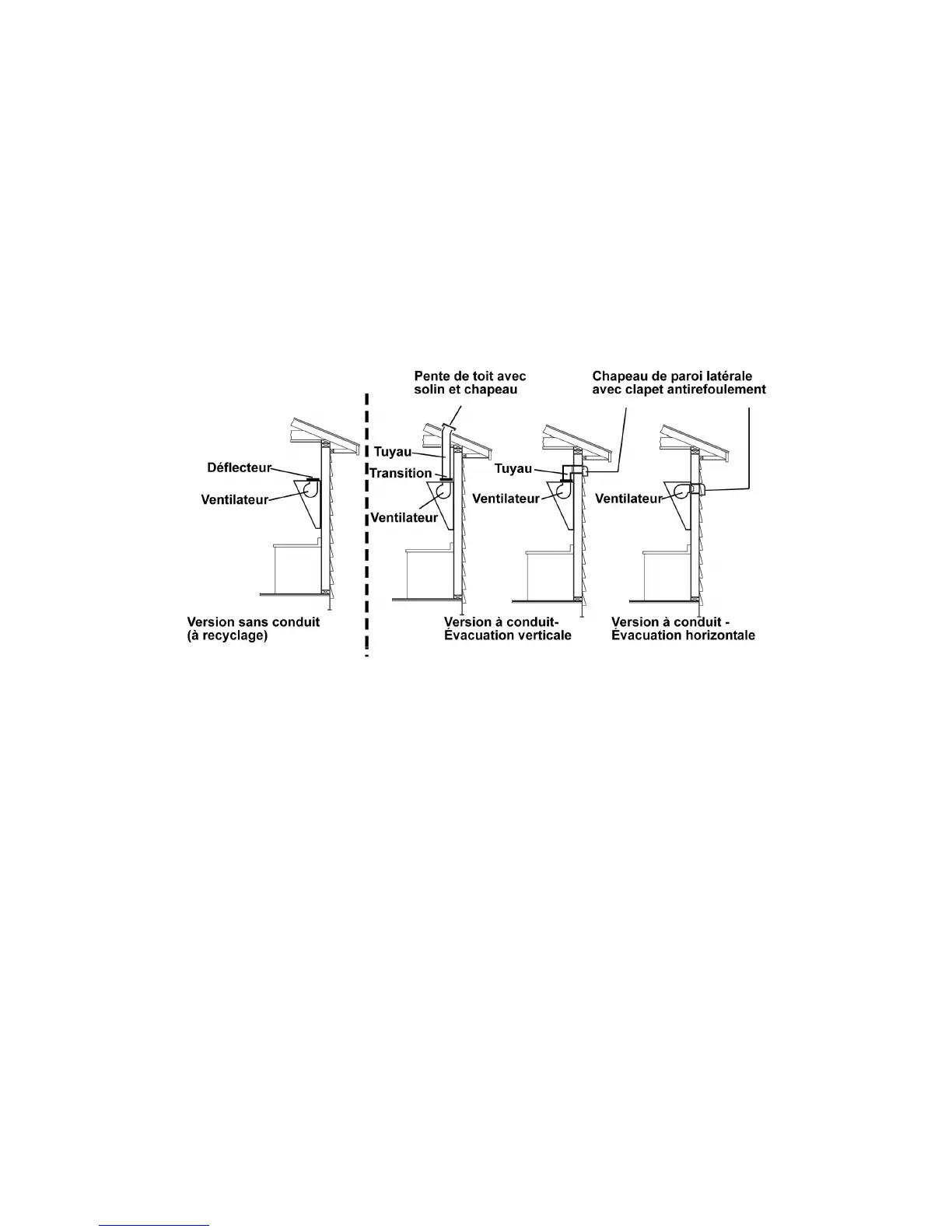

Exemples et possibilités de positionnement des conduits
Suivez à la lettre les directives présentées dans ce manuel.
Le fabricant refuse toute responsabilité en ce qui a trait à tout préjudice, dommage ou incendie causé par la non observation
des directives contenues dans le présent manuel.
Méthodes de ventilation
La hotte est conçue pour évacuer les vapeurs à l’extérieur par l’arrière (Version avec conduit - Évacuation horizontale).
Les vapeurs peuvent également être évacuées vers le haut (Version avec conduit - Évacuation verticale).
S’il n’est pas possible d’évacuer les vapeurs de cuisson vers l’extérieur, l’on peut utiliser la hotte en version sans conduit
(version à recyclage d’air). Fixer un filtre à charbon du côté interne du filtre métallique et placer le déflecteur au dessus de la
hotte pour couvrir l’orifice d’évacuation de l’unité de ventilation.
NOTE1: Pour la version sans conduit (version à recyclage d’air) et pour la version avec conduit - Évacuation verticale: le
ventilateur doit être repositionné de manière à ce que son orifice de sortie soit en face de la partie supérieure.
NOTE2: Pour la version sans conduit (version à recyclage d’air) seulement: acheter le kit de montage prévu pour la version à
recyclage d’air.
Dimension min. du conduit (Version avec conduit - Évacuation verticale): 6" tuyau rond.
Dimension min. du conduit (Version avec conduit - Évacuation horizontale): 3 1/4 po. x 10"
Préparation
Ne coupez pas une solive ou un montant à moins qu’il soit absolument nécessaire de le faire. Si vous devez couper une solive
ou un montant, vous devez construire un cadre de soutien.
La quincaillerie fournie permet de fixer la hotte à la plupart des murs et des plafonds.
Vous devez cependant demander à un technicien qualifié de vérifier la solidité des matériaux selon le type de mur ou de
plafond.
Avant de couper, assurez-vous qu’il y a un dégagement suffisant dans le plafond ou le mur pour passer la conduite de sortie.
Vous pouvez déterminer vous-même la hauteur à laquelle vous installez la hotte au dessus de la cuisinière. Plus la hotte est
près de la cuisinière, plus elle est efficace à capter les odeurs de cuisson, la graisse et la fumée.
Installez la hotte à une hauteur entre 20" au dessus de la cuisinière.
Ne pas installer au dessur des plan de cuisson à gaz professionel.
Vérifiez donc la hauteur de votre plafond et la hauteur maximum de la hotte avant de choisir votre modèle de hotte.
Version sans conduit (à recyclage) UNIQUEMENT: prévoyez suffisamment d’espace au dessus de la hotte pour laisser l’air
recirculer dans la pièce.
