Installation
Au moment de l’expédition, cette hotte est prévue pour
l’évacuation horizontale.
Pour passer à l’évacuation verticale, suivez la procédure
suivante :
Note : pendant cette opération, conservez soigneusement
les vis et mémorisez la manière dont tous les éléments sont
fixés.
a. ouvrez la porte frontale et enlevez le filtre métallique
(voir paragraphes « Entretien – Porte frontale » et
« Entretien – Filtre à graisse»)

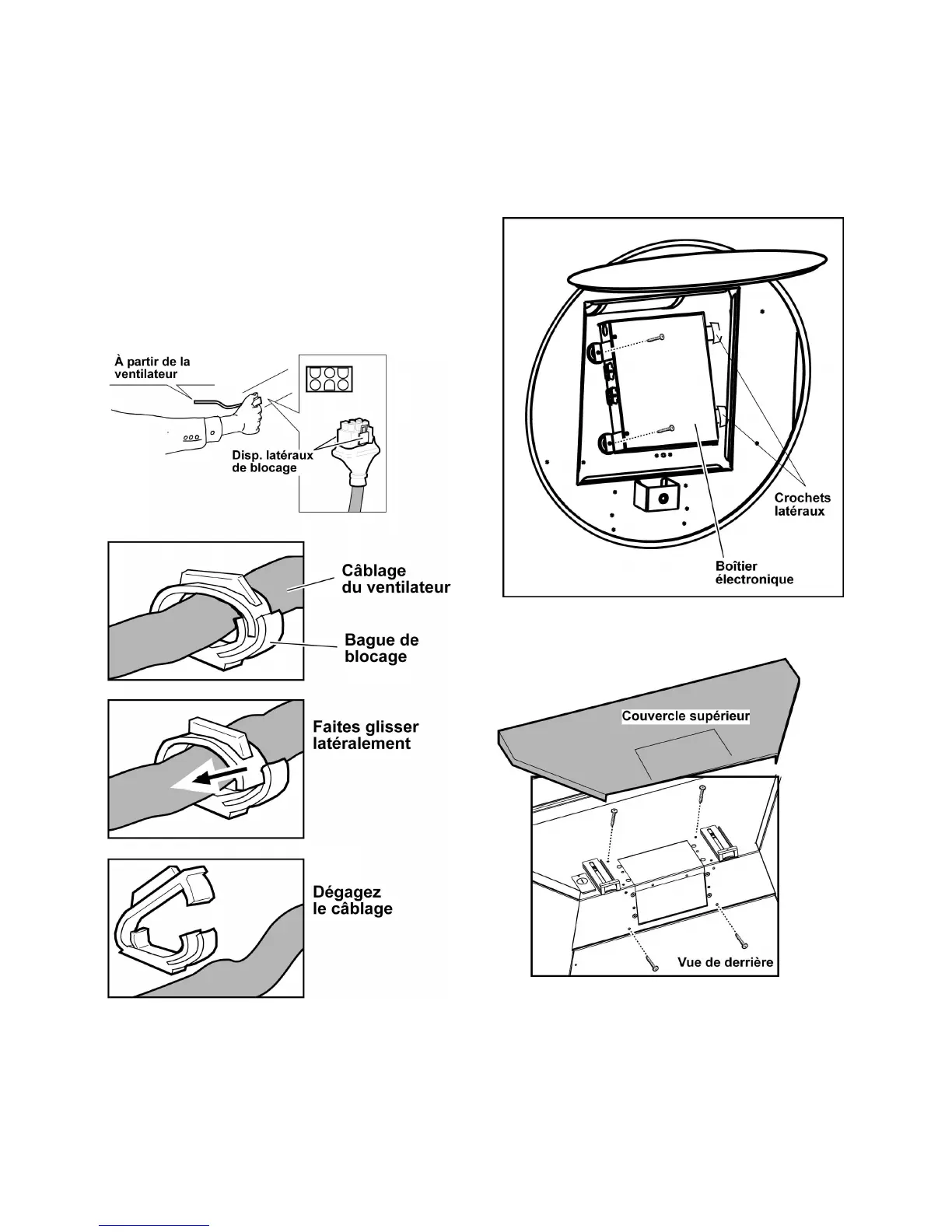

b. débranchez du boîtier électronique la prise molex du
ventilateur ; appuyez sur les deux dispositifs latéraux de
blocage pour libérer, puis enlevez les câbles des bagues
de blocage situées dans la partie supérieure du boîtier
électronique.
c. Enlevez les vis qui fixent le boîtier électronique à l’arrière
de la hotte et ramenez le boîtier vers le bas du logement
du moteur, de façon à laisser assez d’espace pour
pouvoir manipuler le ventilateur.
Attention! Lorsque vous remontez le tout, vérifiez
que le boîtier électronique est bien fixé au moyen
des vis et des crochets latéraux.
d. De l’extérieur de la hotte, ôtez le couvercle supérieur et
les 4 vis qui fixent le palier support du ventilateur au côté
arrière/supérieur de la hotte.
e. Retirez le ventilateur du boîtier du filtre métallique
