42
ATENÇÃO! A peça B (elemento de fixação ao tecto - Fig.
1), é dotada de condutor (amarelo – verde) que deve ser
conectado à terra da instalação eléctrica doméstica. Fig.
4
ATENÇÃO! Prestar muita atenção no posicionamento
do cabo em excesso, a inobservância desta indicação pode
vir a provocar graves danos ao aparelho e/ou um choque
eléctrico no usuário ou no instalador. Para maiores detalhes
ver a Fig. 6-18
Atenção! A substituição do cabo de interconexão deve ser
efectuada pelo serviço de assistência técnica autorizado.
Montagem
A coifa é dotada de buchas de fixação adequadas à maior
parte das paredes/tectos. Todavia, é necessário interpelar um
técnico qualificado para se certificar quanto à idoneidade dos
materiais em função do tipo de parede/tecto. A parede/tecto
deve ser suficientemente robusta para suportar o peso da
coifa.
Descrição do exaustor
Fig. 1
H. Cabo de conexão
K. Haste de control
Atenção! A haste de controlo é fornecida em dotação e
deve ser a última a ser instalada antes de conectar a
coifa à rede eléctrica.
Inserir a haste de controlo na respectiva sede (ver
desenhos nas primeiras páginas deste livrete – engate
por encaixe, sentido do engate obrigado).
L. Lâmpada alógena
M. Chassis laterais de suporte do filtro
N. Filtro de carvão activado
O. Filtro metálico anti-gorduras
P. Chassis suporte filtro anti-gorduras e carvão activado
Q. Desengates do chassis para suporte filtros
Funcionamento
Usar a potência de aspiração no caso de uma maior
concentração de vapores de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.
O exaustor é dotado de um dispositivo "TOUCH" para o
controlo de luzes e velocidades.
Para a correcta utilização leia atentamente as instruções
abaixo descritas.
O exaustor pode ser controlado através de um controlo
remoto disponível como acessório (ver o parágrafo relativo ao
funcionamento do controlo remoto).
Função de ligação automática
O exaustor está equipado com um sensor de temperatura que
activa o motor à 1ª velocidade (potência) de aspiração no
caso em que a temperatura ambiente na zona circunstante ao
exaustor ultrapasse os 70ºC.
O utilizador pode, contudo, desligar ou modificar a velocidade
(potência) de aspiração (veja parágrafo "Controlo das
velocidades (potências) de aspiração").

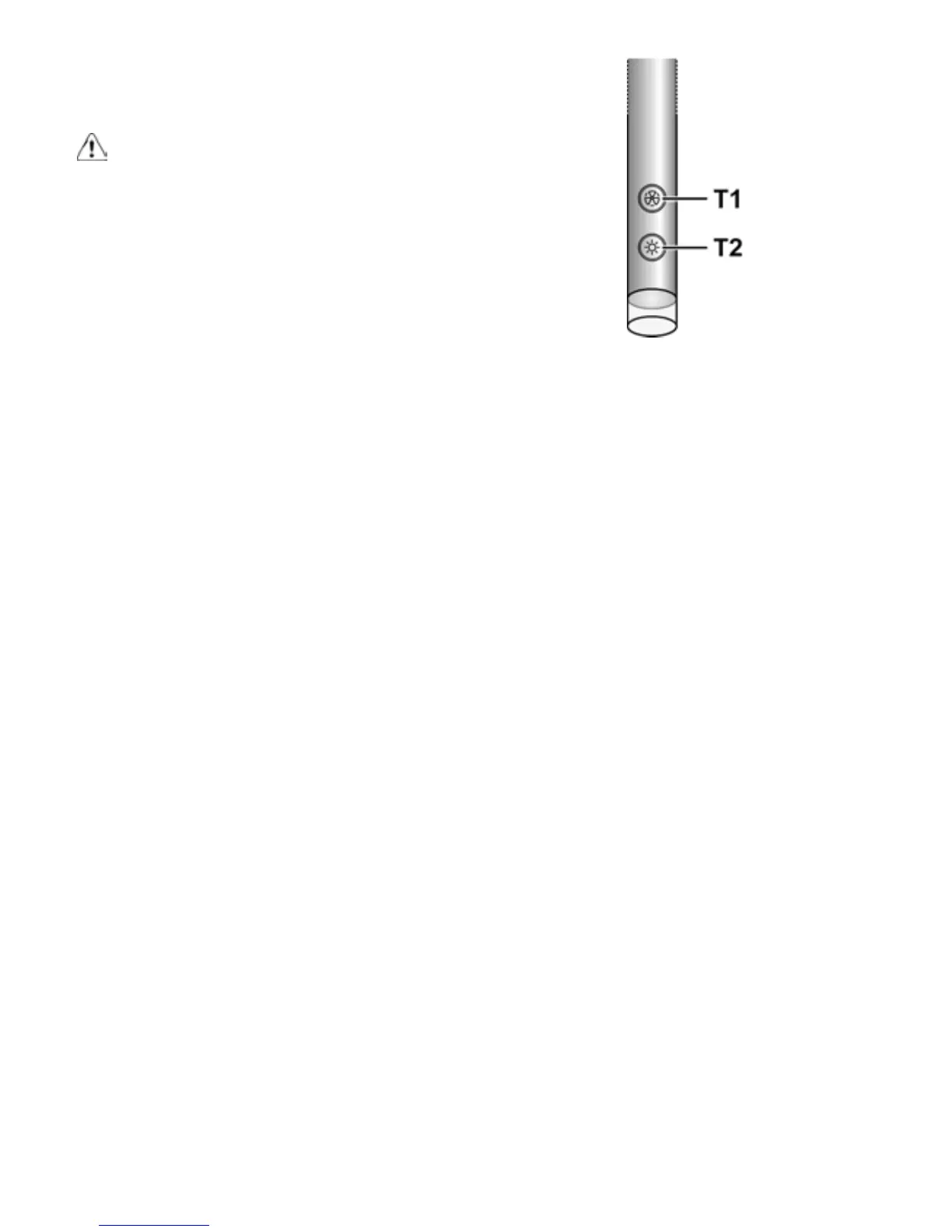

Controlo das velocidades (potências) de aspiração
A selecção das velocidades (potência) de aspiração é cíclica
segundo a sequência velocidade "stand-by - 1-2-3-4- Stand
by -1-2...", deste modo, cada vez que carrega no botão T1 da
placa de controlo, a velocidade (potência) de aspiração
aumenta de um nível para se desligar (stand-by) se o botão
for premido ainda quando o exaustor estiver na velocidade de
(potência) de aspiração 4.
É possível desligar o exaustor (stand by) mesmo quando o
este estiver em qualquer velocidade premido de modo
prolongado (mais de 3 segundos) a tecla T1da placa de
controlo.
É possível determinar a qual velocidade (potência) de
aspiração se encontra o exaustor dado que a placa é
fornecida com um led que muda de cor conforme a
velocidade (potência) de aspiração como se segue:
Exaustor em stand-by: LED DESLIGADO
1a velocidade (potência) de aspiração - led VERDE
2a velocidade (potência) de aspiração - led COR-DE-
LARANJA (ambra)
3a velocidade (potência) de aspiração - led VERMELHO
4a velocidade (potência) de aspiração - led VERMELHO A
PISCAR
Nota: a 4a velocidade (potência) de aspiração fica acesa por
5 minutos, após esse tempo o motor de aspiração posiciona-
se na 2a velocidade.
Premindo ainda, o motor de aspiração desliga-se (Stand by).
