IC 901
3/4

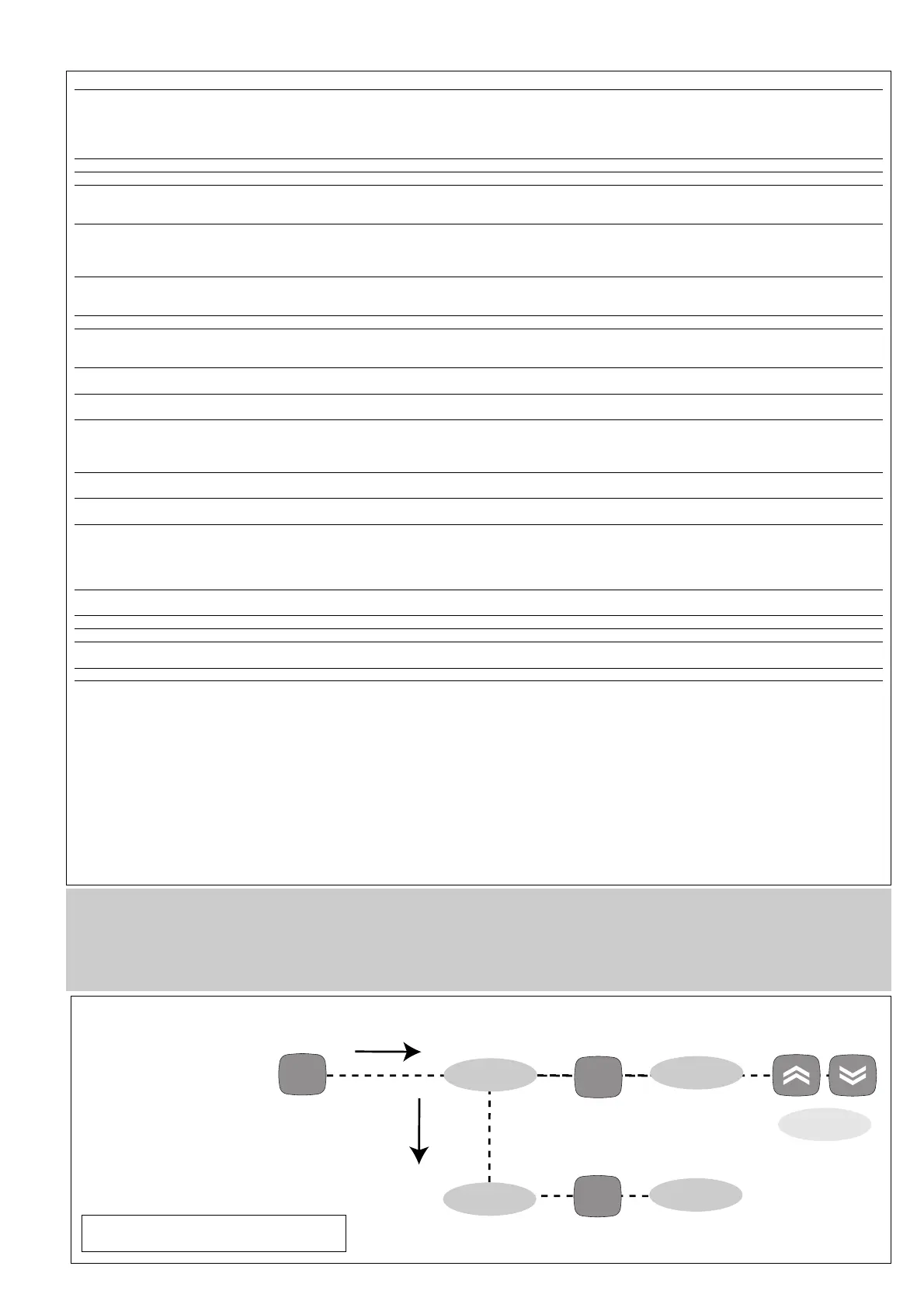

Tab. 1 Tabelle Parameterbeschreibung
PAR.
diF
HSE
LSE
HC
Ont (1)
OFt (1)
dOn
dOF
dbi
OdO
LOC
PA1
CA1
dro
H00
reL
tAb
UL
dL
(1) Siehe Schema Duty Cycle
*DEFAULT-Spalte. Unter Default versteht man die werkseitig voreingestellte Standardkonfiguration; bezüglich der Parameter HC und H00, hängt das Default vom
Modell ab.
**Spalte WERT: von Hand die eventuellen abgeänderten Einstellungen eintragen (verschieden von der Defaulteinstellung)
*** Spalte NIVEAU: gibt das Niveau der Darstellung der Parameter an, die mit dem PASSWORD zugänglich sind (siehe entsprechender Abschnitt).
(!) ACHTUNG!
• Werden einer oder mehrere Parameter geändert, die mit (!) gekennzeichnet sind, so muss der Controller nach dem Ändern heruntergefahren und erneut eingeschaltet
werden, damit anschließend der einwandfreie Betrieb gewährleistet ist
• Jedes Mal, wenn die Parameterkonfigurationen geändert werden, ist es empfehlenswert, das Gerät aus- und wieder einzuschalten, um Fehlfunktionen bezüglich der
Konfiguration und/oder laufenden Verzögerungen vorzubeugen.
BESCHREIBUNG
REGLER (Registerkarte mit Bezeichnung “CP”)
diFferential. Eingriffdifferential des Relais. Der Regler hält beim Erreichen des angezeigten
Sollwerts (auf Anzeige der Einstellsonde) an und er läuft bei einer Temperatur wieder an,
die dem Sollwert plus dem Wert des Differentials entspricht.
Anmerkung: Kann nicht den Wert 0 annehmen.
Higher SEt. Max. Wert, der dem Sollwert zugeordnet werden kann.
Lower SEt. Min. Wert, der dem Sollwert zugeordnet werden kann.
Reglermodus. Falls auf H eingestellt, so regelt der Regler mit einer Funktion für den
Warmbetrieb. Falls C eingestellt ist, so regelt der Regler mit einer Funktion für den
Kaltbetrieb.
SCHUTZ REGLER (Registerkarte mit Bezeichnung “CP”)
On time (regler). Zeit für die Einschaltung des Reglers bei Defekt der Sonde. Bei
Einstellung auf „1“ mit Oft auf „0“ bleibt der Regler immer an, während er bei Oft >0 in
der Modalität Duty Cycle arbeitet.
OFF time (regler). Zeit für die Abschaltung des Reglers bei Defekt der Sonde. Bei
Einstellung auf „1“ mit Ont auf „0“ bleibt der Regler immer aus, während er bei Ont >0
in der Modalität Duty Cycle arbeitet.
delay (at) On regler. Zeit für die verzögerte Aktivierung des Relais bei Anforderung.
delay (after power) OFF. Verzögerungszeit nach der Abschaltung. Zwischen dem
Abschalten des Relais und dem nachfolgenden Einschalten muss die angegebene Zeit ver-
gehen.
delay between power-on. Verzögerungszeit zwischen den Einschaltungen. Zwischen zwei
aufeinander folgenden Einschaltungen muss die angegebene Zeit vergehen.
Delay Output (from power) On. Zeit für die verzögerte Aktivierung der Ausgänge vom
Ausschalten des Instruments oder nach einem Stromausfall. 0= nicht aktiv.
DISPLAY (Registerkarte mit Bezeichnung “diS”)
(keyboard) LOCk. Tastatursperre. Es besteht immer die Möglichkeit, die Programmierung
der Parameter aufzurufen und dieselben zu ändern, einschließlich des Status dieses
Parameters, um das Entsperren der Tastatur zu ermöglichen. j = ja; n = nein.
PAssword 1. Gestattet, falls befähigt (von 0 verschiedener Wert) den Zugang zu den
Parametern des Niveaus 1.
CAlibration 1. Kalibrierung 1. Positiver oder negativer Temperaturwert, der zu dem von der
Temperatursonde (Sonde 1) gelesenen addiert wird, gemäß Einstellung des Parameters „CA“
display read-out. Wahl °C oder °F für die Anzeige der von der Sonde gelesenen Temperatur.
0 = °C, 1 = °F.
ANMERKUNG: Mit der Änderung von °C zu °F oder umgekehrt werden die
Sollwerte, die Hysteresewerte, usw. aber NICHT geändert (z.B. Sollwert=10°C wird
10°F).
KONFIGURIERUNG (Registerkarte mit Bezeichnung “CnF”)
Wahl des Sondentyps, PTC oder NTC. 0 = PTC; 1 = NTC.
reLease firmware. Version des Instruments. Parameter, der nur abgelesen werden kann.
tAble of parameters. Reserviert. Parameter, der nur abgelesen werden kann.
COPY CARD (Registerkarte mit Bezeichnung “Fpr”)
Up Load: Übertragung der Programmierungsparameter von Instrument zu Copy Card.
down Load: Übertragung der Programmierungsparameter von Copy Card zu Instrument.
DEFAULT*
2
99
-50
H/C*
0
1
0
0
0
0
n
0
0
0
0/1*
/
/
/
/
RANGE
1...30
LSE..302
-55...HSE
H/C
0...250
0...250
0...250
0...250
0...250
0...250
n/y
0...250
-12...12
0/1
0/1
/
/
/
/
WERT** NIVEAU***
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
U.M.
°C/°F
°C/°F
°C/°F
Flag
Min.
Min.
Sek.
Min.
Min.
Min.
Flag
Zahl
°C/°F
Flag
Flag
/
/
/
/
set
DRÜCKEN UND
AUFLOCKEN
(EINMAL DRÜCKEN)
SEt
SOLLWERT
(SEt)
set
WERT (SEt)
EINSTELLEN
Pb1
Pb1 WERT
set
Programmierung Menü Schema
HAFTUNGSAUSSCHLUSS Die vorliegende Veröffentlichung bleibt ausschließliches Eigentum von Invensys Controls Italy S.r.l. Jede Art von Vervielfältigung oder Verbreitung
ohne vorherige ausdrückliche Genehmigung der Invensys Controls Italy S.r.l. ist verboten. Die Dokumentation wurde mit größter Sorgfalt erstellt, jedoch übernimmt Invensys
Controls Italy S.r.l. keinerlei Verantwortung für die mit ihr verbundene Benutzung. Gleiches gilt für Personen oder Firmen, die bei der Abfassung des Handbuchs mitgewirkt
haben.Invensys Controls Italy S.r.l. behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung, Änderungen funktioneller oder ästhetischer Art sowie
Verbesserungen vorzunehmen.
