IC 901 4/4
KLEMMEN (12 und 230V)
1 - 2 N.C. Relais Regler OUT
1 - 3 N.O. Relais Regler OUT
6 - 7 Speisung • Modell 230V: 3 VA max.
• Modell 12V: 1.5 VA max.
8 - 10 Eingang Sonde 1 (Temperatur) Pb1
A TTL-Eingang für Copy Card
ANMERKUNG:
•Defaulteinstellungen
•für die Relaisleistung siehe Etikett des Instruments
Im Schema sind nur die Stromversorgungen 12 und 230 V
und die Relais mit einer Stromstärke von 8(3)A 250V
angegeben.
1 2 3
6 7 8 9
IC 901 - 12 V
A
Supply
Pb1
OUT
1 2 3 6 7
8 9
IC 901 - 230 V
A
Supply
Pb1
OUT

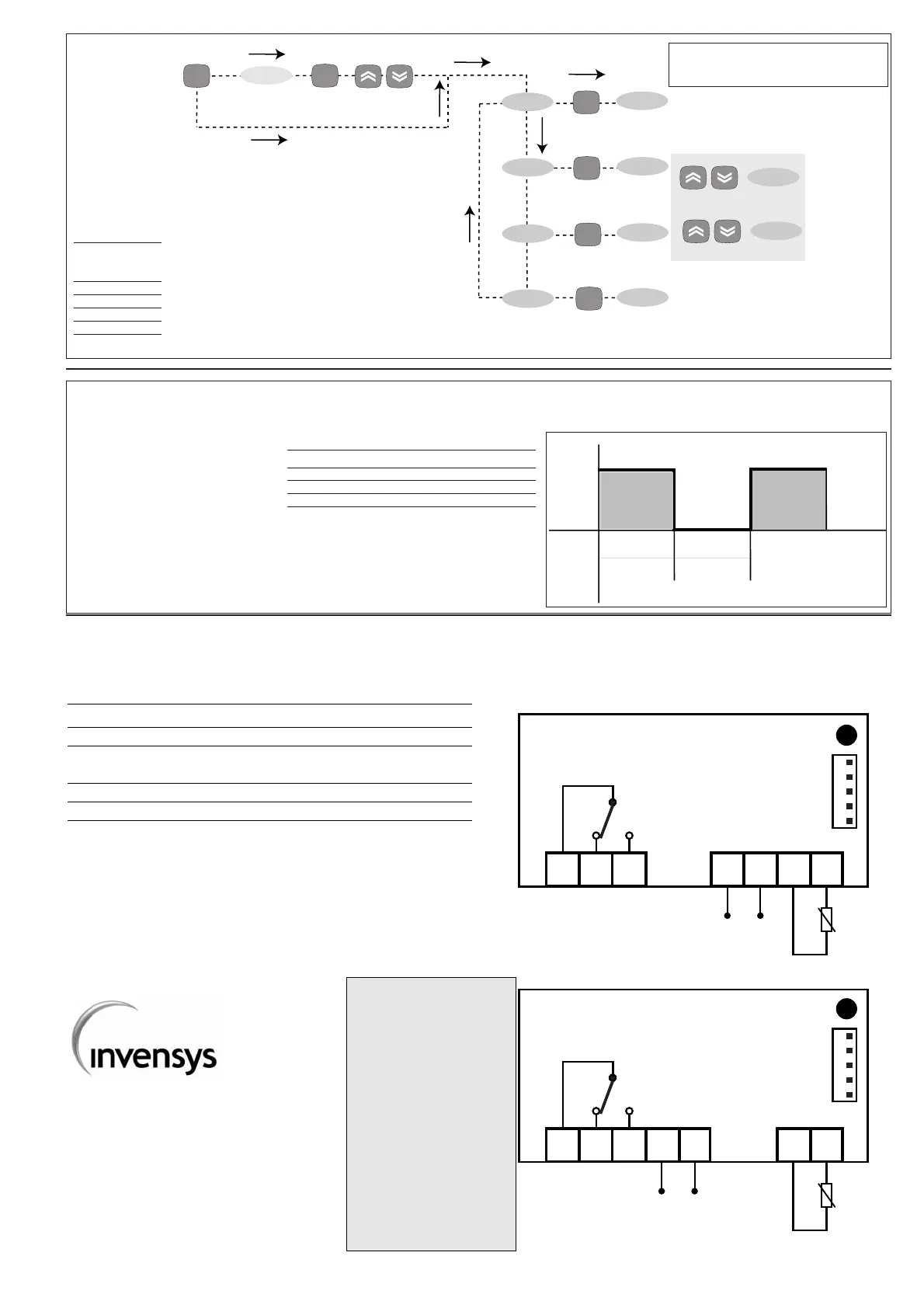

Anschluss-Plan
Invensys Controls Italy s.r.l
via dell'Industria, 15 Zona Industriale Paludi
32010 Pieve d'Alpago (BL) ITALY
Telephone +39 0437 986111
Facsimile +39 0437 989066
Internet http:/www.climate-eu.invensys.com
4/2003 ger
cod. 9IS42073
OFt
Off
On
OUT
Ont Ont
Die Fehlerbedingung der Sonde
1 (Thermostat) erzeugt die fol-
genden Aktionen:
• Anzeige des Kodes E1 auf dem
Display
• Aktivierung des Regler, wie von
den Parametern “Ont” und “Oft”
angegeben, falls für Duty Cycle
programmiert, oder:
Ont
0
0
>0
>0
OFt
0
>0
0
>0
Regler Ausgang
OFF
OFF
ON
dc
Duty Cycle Schema
CP
set
Par. Niveau 1
set
diS
CnF
Fpr
Par. Niveau 1
Par. Niveau 1
Par. Niveau 1
set
set
set
Niveau 1
WECHSEL
DER PARAMETER
WERTE
HERÖUNG/SENKUNG
DER PARAMETER
WERTE
set
PA1≠0
set
PA1 WERT
EINSTELLEN
DRUKEN FÜR 5 SEK
Programmierung Menü Schema
PARAMETER
Registerkarte
niveau 1
CP
diS
CnF
FPr
ACHTUNG : Alle in die-
sem Dokument angege-
benen technischen Daten
bezgl. der Messwerte
(Messbereich,
Genauigkeit, Auflösung
etc) beziehen sich nur
auf das Gerät, und nicht
auf dessen Zubehör wie
beispielsweise die
Sensoren. Das heißt,
dass z.B. ein
Sensorenfehler zu den
Werten der Gerätes
addiert werden sollte.
