5.0 Durchführen von Messungen
5.1 Bedienelemente und Anschlüsse

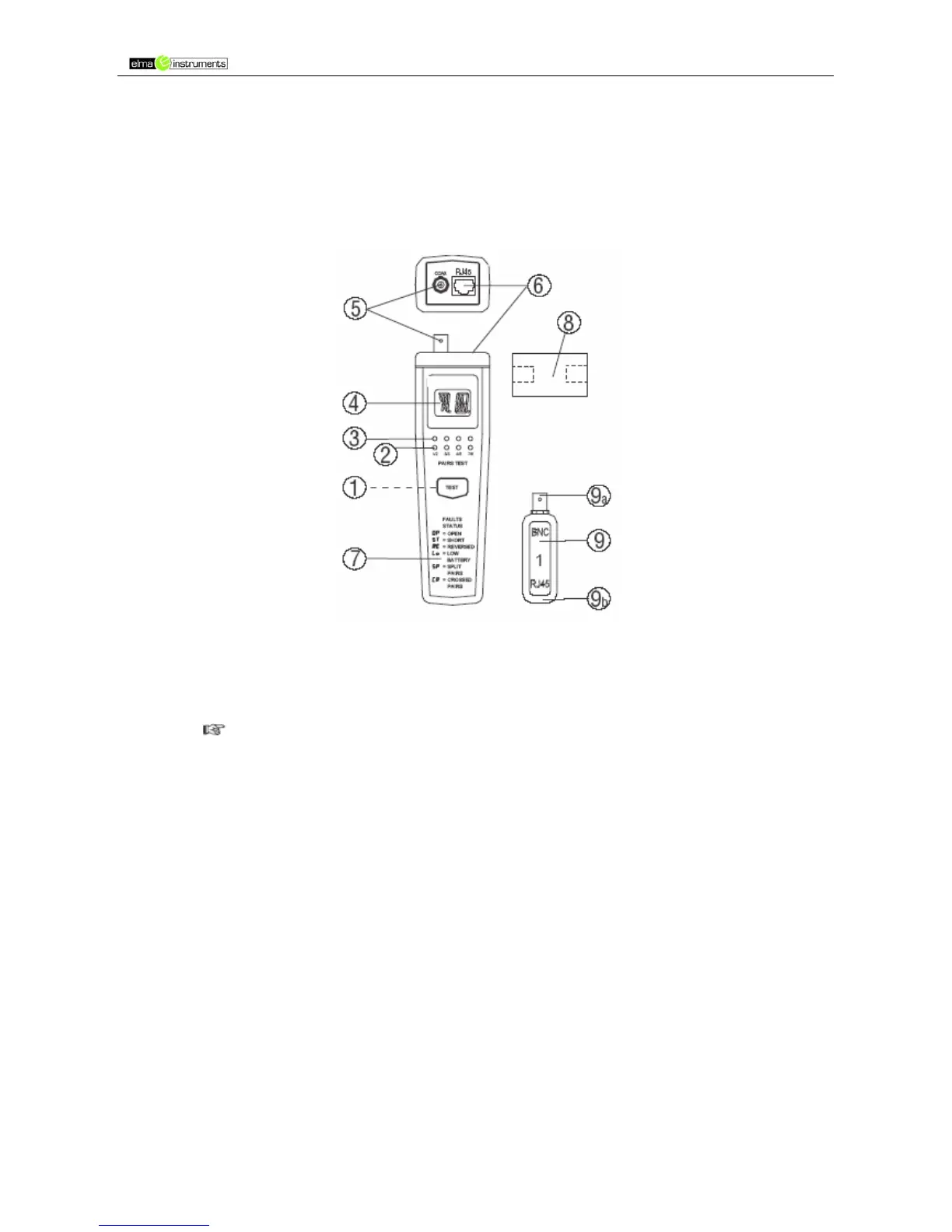

Bild Lantest 50 -01
Gerätevorderseite
1) Taste "TEST", zum Starten der Messung
Nach beendeter Messung schaltet sich das Prüfgerät automatisch wieder
aus.
2) 4 rote LED, für Fehleranzeige
3) 4 grüne LED, für Gutanzeige
4) 14-Segementanzeige, für Fehlercode
Anschlussfeld
5) BNC-Testanschlussbuchse
6) RJ45-Testanschlussbuchse
Geräterückseite:
7) Batteriefachdeckel
8) Kupplung, RJ45-RJ45
9) Kodierstecker "1"
9a) BNC-Testanschlussbuchse
9b) RJ45-Testanschlussbuchse
