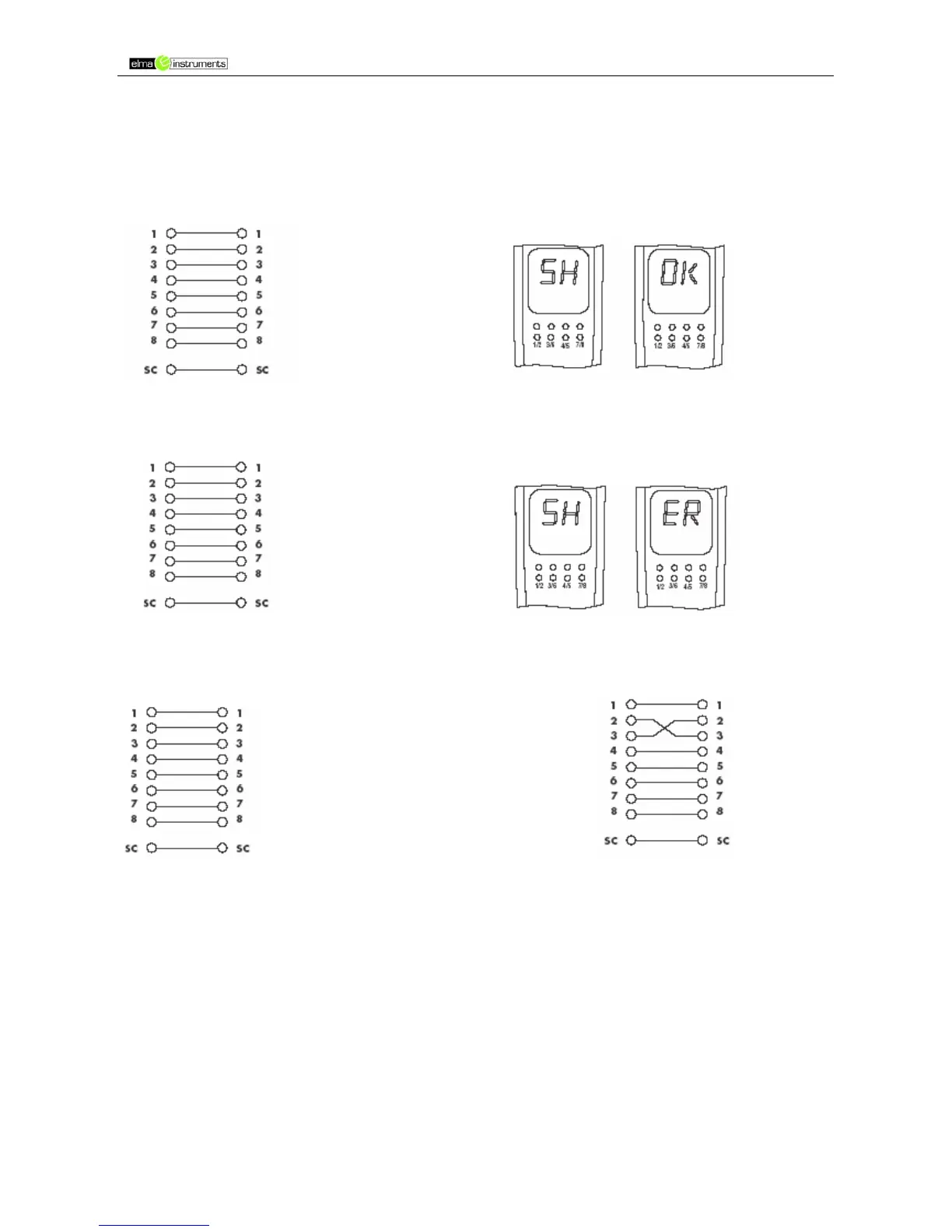

Die nachfolgenden Beispiele zeigen verschiedene Verdrahtungen bzw. Verdrahtungsfehler
mit der zugehörigen Fehleranzeige mit Fehlercode auf.
Verdrahtung Anzeige
Bild 5-04 Bild5-05
Die Schirmung (Sc) ist in Ordnung.
Verdrahtung Anzeige
Bild 5-06 Bild 5-07
Verdrahtung Verdrahtung
Bild 5-08 Bild 5-10
Avoin: Hier ist das Paar 1-2 unterbrochen.
