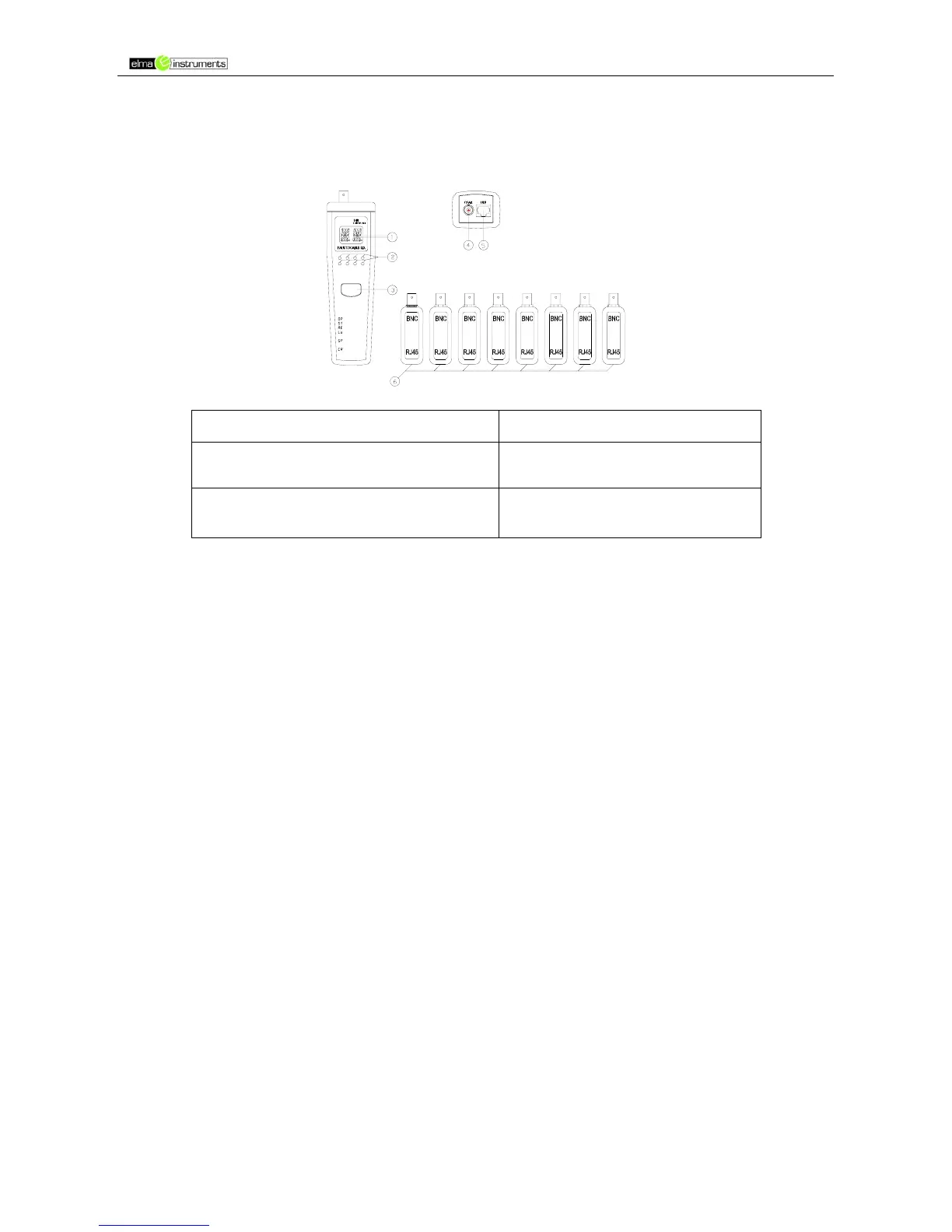

2. Produktprofil
1
= REVERSED
= SHORT
BATTERY
= CROSSED
PAIRS
PAIRS
= SPLIT
= LOW
= OPEN
STATUS
PAIRS TEST
FAULTS
TEST
3/61/2 4/5 7/8
2 3 4 5 6 78
c DISPLAY (fejltype vises her). f BNC STIK.
d RJ45 LAN KABEL PAR DIODER
(KUN 1/2 BNC TEST).
g RJ45.
e TEST KNAP. h ID-stik NR 1 (2…4 & 4…8
er ekstra tilbehør)
3. Egenskaber
¾ Tester mange forskellige UTP kabler som f.eks.: 10BaseT, 100BaseTx, 10Base2
(Coax), 356A, TIA-568A, TIA-568B, Token Ring, osv.
¾ Tester for forbindelsesfejl, som f.eks. åbne, kortsluttet, byttet og splittet par.
¾ Med identifikationsstik, kan der identificeres op til 4 forskellige kabler.
¾ To ciffer display og 8 dioder viser status på installationen.
¾ Simpel og nem at bruge.
¾ Instrumentet er beskyttet imod overspænding (max. 56V).
4. Specifikationer
¾ Forbindelse: Kabel tester RJ45 og BNC, hun stik
Identifikationsstik RJ45 og BNC, hun stik
¾ Tester par: 1/2, 3/6, 4/5 og 7/8.
¾ Display: Fire fejl (røde) dioder.
Fire OK (grønne) dioder.
Display.
¾ Fejlstatus: Åbent-, Kortsluttet-, Byttet-, Krydset-, Splittet-par og Lavt batteri
niveau.
