Elma 45 Seite 29

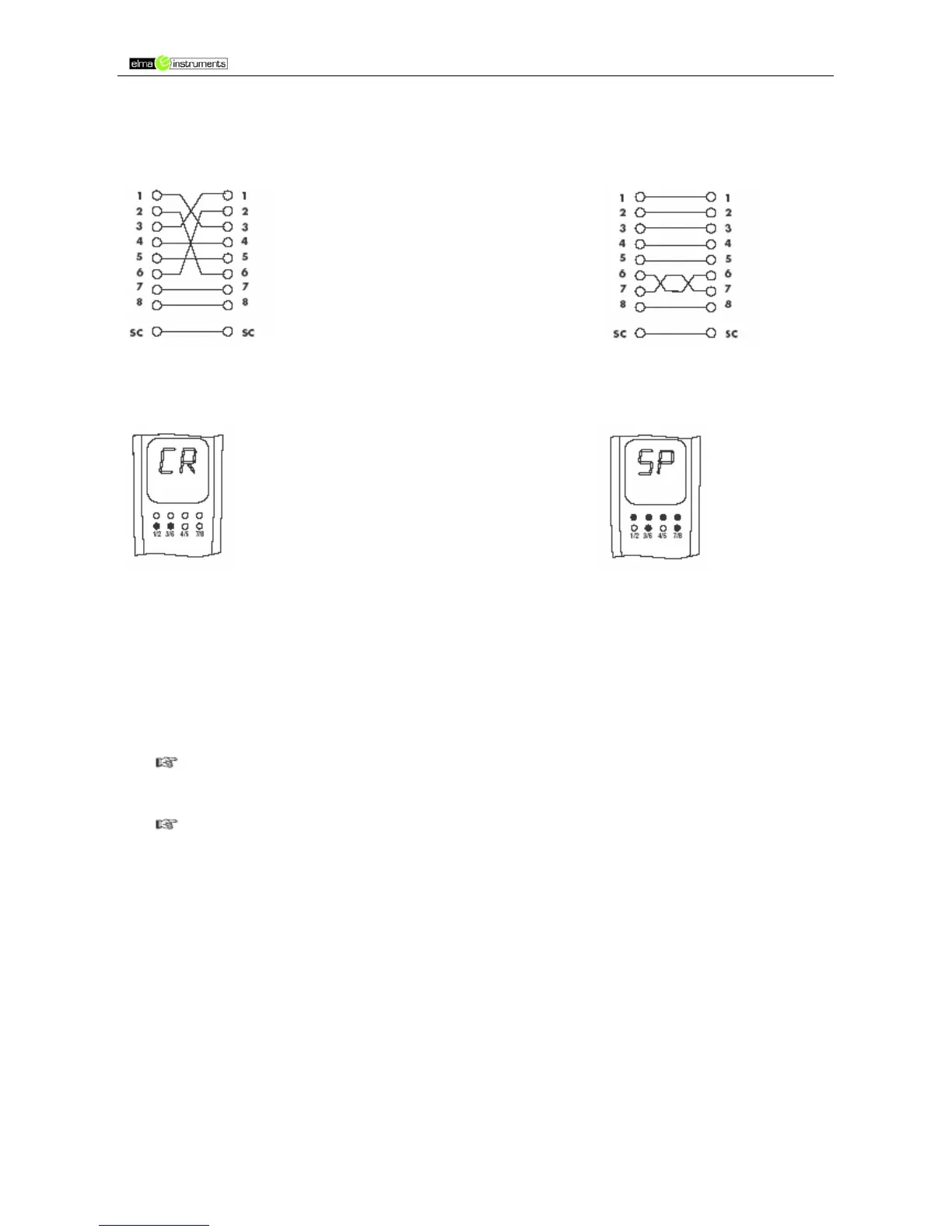

Verdrahtung Verdrahtung
Bild 5-16 Bild 5-18
Anzeige Anzeige
Bild 5-17 Bild 5-19
Gekreuztes Paar: Paar 1-2 wurde mit Geteilte Paare – Split Pairs:
dem Paar 3-6 gekreuzt Geteilte Paare treten auf,
wenn ein Draht eines Paares
versehentlich mit einem
Drahtes eines anderen
Paares verdrillt ist
Der gleiche Fehlercode erscheint, wenn z.B. die Leitung 6 und 7
kurzgeschlossen sind
Dieser Verdrahtungsfehler wird durch eine vereinfachte NEXT-Messungen
festgestellt. Das Nahnebensprechen (NEXT; auch Querdämpfung) definiert
das Übersprechen bzw. das Übertreten von Signalenergie zwischen den
Kabelpaaren in einem Datenkabel. Dabei erzeugt das elektromagnetische
Feld des Nutzsignals eines Adernpaares in einem benachbarten Adernpaar
ein Störsignal.
