6. Testvejledning
A. Test af snoet par, uden skærm (UTP) :
1) Tilslut den ene ende af kablet der skal testes til et identifikationsstik, og den anden
ende til kabeltesteren.
2) Tryk en gang på “TEST” knappen.
3) Kig på de 4 dioder og displayet. De enkelte par testes og resultatet vises med
dioderne:
a. Grøn diode indikerer OK, og identifikationsstikkets nummer vises i displayet.
b. Rød diode indikerer fejl, og fejlkoden vises i displayet.
c. Efter test vises resultatet i 6-7 sekunder, og instrumentet slukkes automatisk.
4) For gentagelse af testen, tryk på ”TEST ” knappen igen.

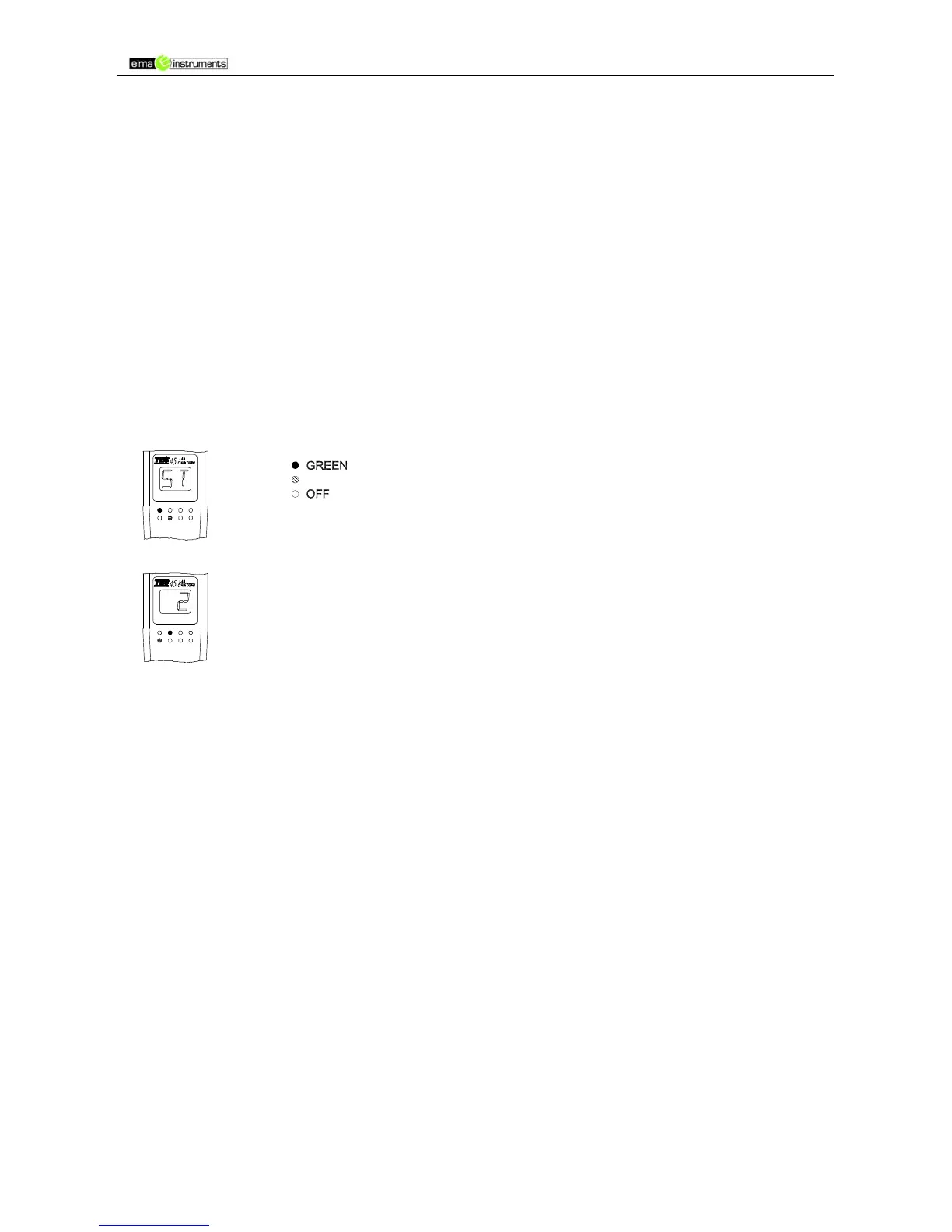

Eksempler på testresultater :
PAIRS TES
T
1/2 4/53/6 7/8
CABLE I.D.
FAULTS/
7/81/2
PAIRS TES
T
3/6 4/5
FAULTS/
CABLE I.D.
B. Test af Coax kabler :
1) Tilslut den ene ende af kablet der skal testes til et identifikationsstik, og den
anden ende til kabel testeren
2) Tryk en gang på “TEST” knappen.
3) Kontroller det første sæt dioder og display. Ignorer resten af dioderne.
4) Hvis diode lyser grønt, er kablet OK. Hvis dioden lyser rødt, er der en fejl på
kablet. Displayet indikerer open eller short.
5) For gentagelse af testen, tryk på ”TEST ” knappen igen.
C. Identificering af enkelte kabler :
For at identificere et specifikt kabel i blandt mange, f.eks. i et krydsfelt, gøres følgende :
1) Forbind et eller flere identifikationsstik til den ene ende af kablet/erne, på næste
side er et eks. på fire kabler der løber i mellem forskellige rum og HUB.
2) Forbind instrumentet til et af kablerne i den modsatte ende og tryk på ”TEST”
knappen.
RED
Par 1-2 er OK, par 3-6 er kortsluttet.
Par 1-2 er åbne, par 3-6 er OK.
Viser at identifikationsstik nr. 2 er tilsluttet i modsat
ende.
