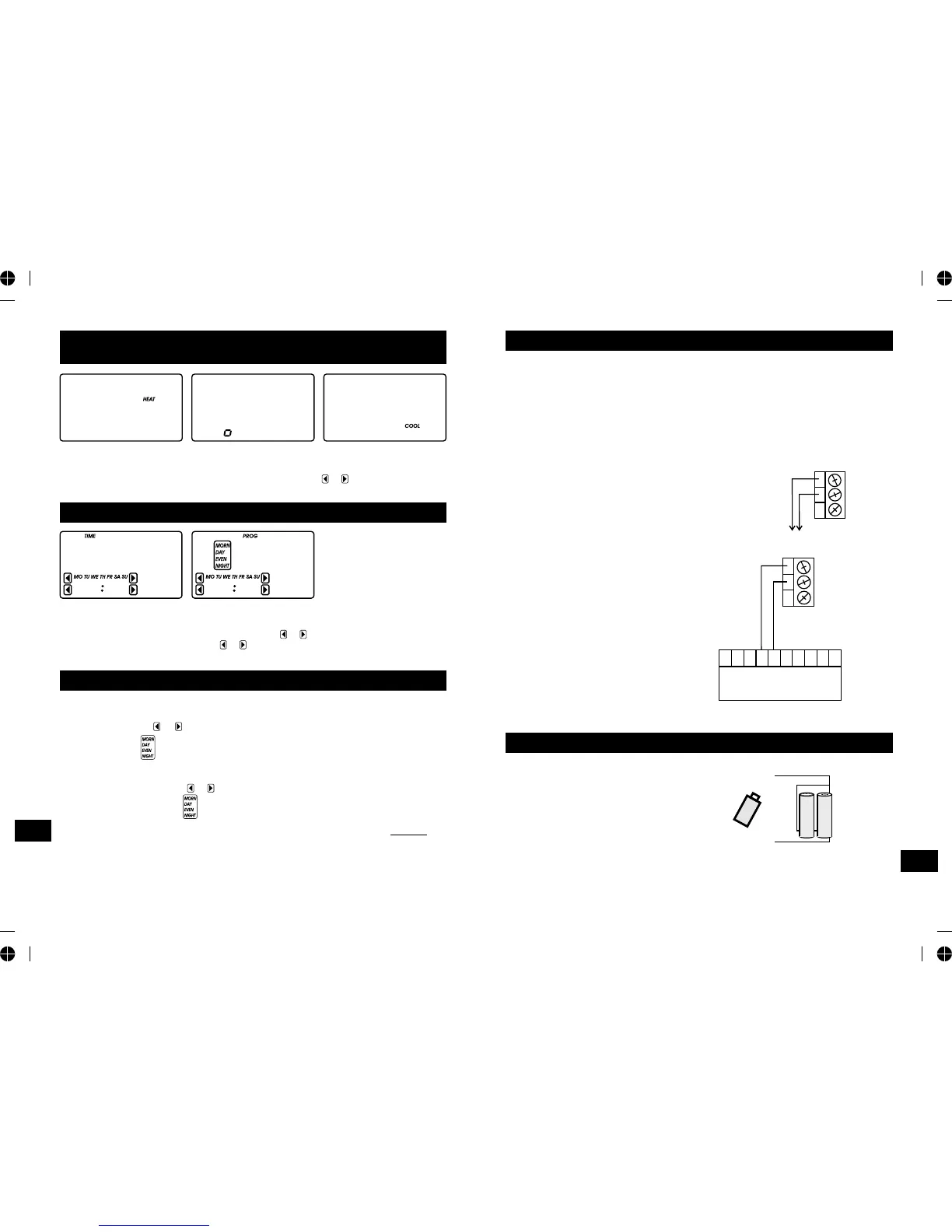

a.System setting, press SYSTEM under display to select HEAT, OFF, COOL. Press OK under
display to confirm setting and return to normal display.
b.Temperature setting adjust: press the Heat or Cool setting or adjust directly when
system in heating or cooling.
Press TIME under display to enter, TIME setting symbol displays on the top. Clock and
Day of Week adjust displays besides the Day of Week and Clock.
a. Day of week setting: directly press Day of Week or adjust to set.
b. Clock setting: directly press Clock or adjust to set.
c. Press OK under display return to normal display.
Press PROG under display to enter, PROG setting symbol displays on the top.
a. First is select day for programming.
Press Day of Week or adjust to choice the day you wanted.
Press the button displays on Day of Week to select.
The day that does not flash is the selected one.
You can press Day of Week or adjust to choice other day you want use same
program and press button to select
Select not more than 7 days. These selected days will use same program. Remark, at
least 1 days need to be selected. Otherwise you can not enter next program step.
ff
18
22
8 88 81 30 6
2. HEAT / OFF / COOL SYSTEM SELECT AND SETTING
TEMPERATURE ADJUST
3. CLOCK AND WEEK SETTING
4. PROGRAM(TIME SCHEDULE) SETTING
FR
EN
Pour connecter le thermostat, ouvrir le thermostat à l'endroit du bornier. Le bornier est ultra
protégé, voir l'étiquette sur le boîtier. Le thermostat correspond à presque tous les systèmes
de chauffage, il contient un relais d'au maximum 220 Volt~ 50/60Hz 8 Ampères.
Le thermostat d'intérieur peut être connecté sur presque tous les systèmes de chauffage
double ou triple fils (ainsi que les chauffage de quartier). Le thermostat comprend trois
prises. Le contact au milieu est le contact principal avec les lettres COM. Ce contact doit
toujours être connecté. Le contact de gauche avec les lettres NO est ouvert en état de
veille (normalement ouvert). Le contact de droite avec les lettres NC est fermé en état de
veille (normalement fermé). Les deux connexions les plus courantes sont expliquées ci-
dessous.
Avertissement:
Couper le courant de la chaudière avant de
commencer la connexion du thermostat,
en cas de doute, toujours contacter
l'installateur de la chaudière.
Connexion 1
Le thermostat courant est connecté avec
deux fils, lesquels doivent être connectés
au COM et au NO. Il n'y a pas de différence
entre les deux fils.
Connexion 2
Une autre connexion fréquemment utilisée
est celle à trois fils d'une chaudière
Vaillant. Pour la connexion trois-fils, faire
une connexion deux fils. Pour cela,
changer une pièce du bornier de la
chaudière. Le diagramme ci-contre est une
connexion de chaudière Vaillant. Une
résistance potentielle de 4 à 5 doit être
obtenue. Rien ne doit être connecté sur
No.5. Vérifier les connexions de la
chaudière.
Installer les piles comme indiqué sur le
boîtier. Vérifier les polarités + et des
piles. N'utiliser que des piles
ALKALINE sur le KT200TS, de type
"AA" (penlite) 1,5volt. Le thermostat
ne fonctionnera pas correctement
avec d'autres piles.
Indicateur puissance des piles
Lorsque l'indicateur s'allume (à gauche), remplacer les piles aussitôt que possible.
N'utiliser que des piles ALKALINE (vérifier sur les piles).
NO
COM
NC
NAAR DE
CV KETEL
aansluiting 1
NO
COM
NC
1 2 3 4 5 7 8 9
N L 24VAC 20VDC
230V~
50Hz
KLEMMENSTROOK IN
VAILLANT KETEL
aansluiting 2
-
+
ALKALINE
-
+
ALKALINE
7. BRANCHEMENT
8. INSTALLATION DES PILES
