For connecting the thermostat, you need to open the thermostat where the terminal block is
located. The terminal block is extra-protected see the sticker on the compartment. The
thermostat does match almost every heating system, it has a breaker relay of maximum 220
Volt~ 50/60Hz. 8 Ampère.
The room thermostat can be connected on almost all two or three heating systems (also
district heating). The thermostat has three outlets, the contact in the middle is the main
contact with the letters COM. This contact always needs to be connected. The contact on the
left with the letters NO is opened in idle state (normally open). The contact on the right with
the letters NC is closed in idle state (normally closed). The two most common connections
are explained below.
Warning:
Turn off the power of the boiler before you
start connecting the thermostat, in case
of doubt, always contact your boiler
installer.
Connection 1
The current thermostat is connected with
twee wires, these wires need to be
connected on the COM and on the NO, it
makes no difference where the wires will
be connected.
Connection 2
Another often used connection is the drie
degree connection of a Vaillant boiler. Of
this three degree connection,a two
degree connection will be made. In this
case you must change a bit on the
terminal block of your boilerl. The
diagram besides is a connection of a
Vaillant boiler. A potential resistance
between 4 and 5 must be taken out.
Nothing should be connected on nr.5.
Check connection in the boiler.
Install the batteries as indicated in the
compartment.Watch the + and the of the
batteries. Use only ALKALINE
batteries in the KT200TS, type "AA"
(penlite) 1,5volt. De thermostat will
not or not function properly on other
batteries.
Battery empty indicator.
When the empty battery indicator flashes (left on the display) replace the batteries the
batteries as soon as possible. Use only ALKALINE batteries (Check this on the batteries).
NO
COM
NC
NAAR DE
CV KETEL
aansluiting 1
NO
COM
NC
1 2 3 4 5 7 8 9
N L 24VAC 20VDC
230V~
50Hz
KLEMMENSTROOK IN
VAILLANT KETEL
aansluiting 2
-
+
ALKALINE
-
+
ALKALINE

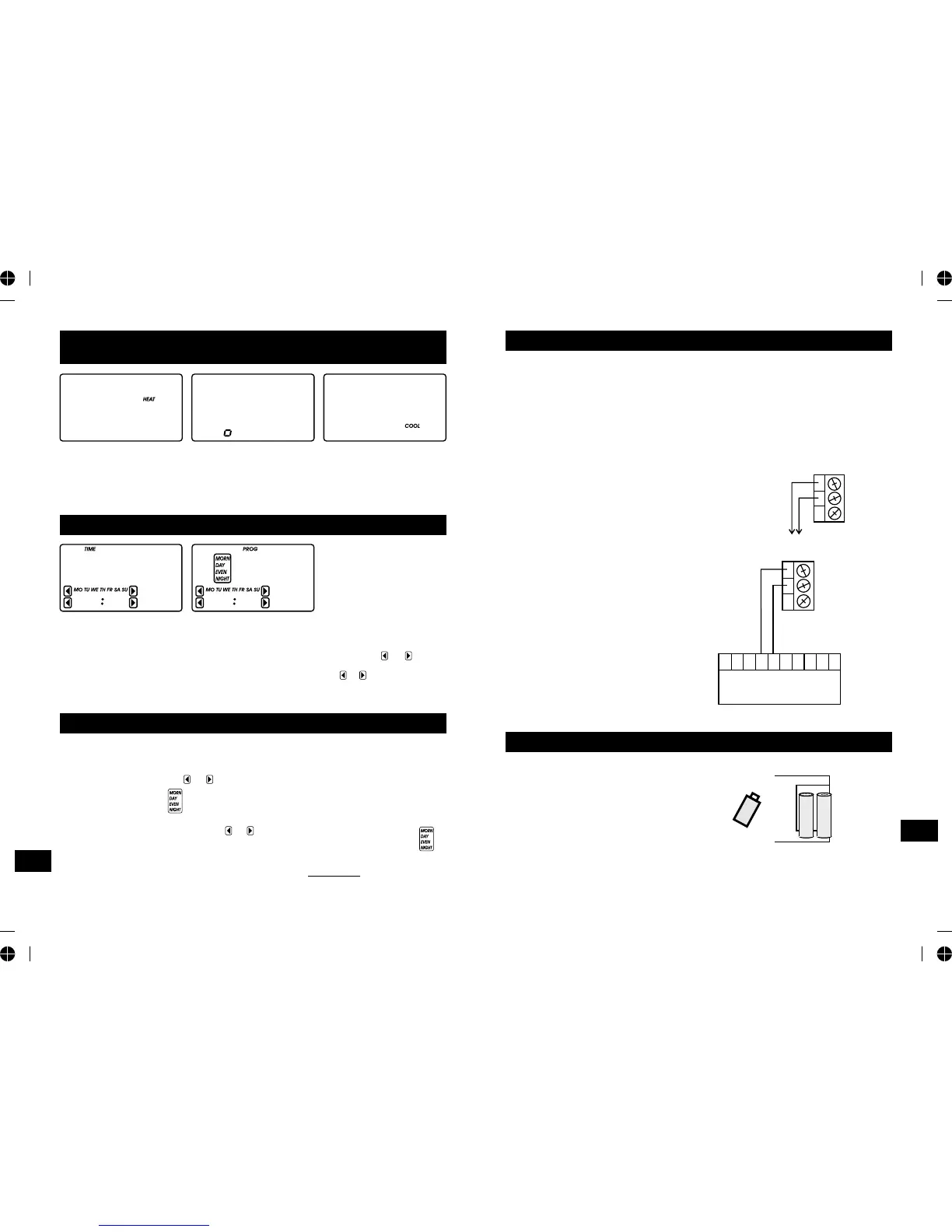

7. WIRING
8. INSTALLING BATTERIES
EN
FR
a.Configuration du Système, appuyez sur SYSTÈME sous l'affichage pour sélectionner
CHAUD, OFF, FROID. Appuyez sur OK sous l'affichage pour confirmer la Configuration et
retourner à l'affichage normal.
b.Le réglage de la Configuration de la température: appuyez sur le plus ou moins de la
Configuration de Chaud ou de Froid pour régler directement lorsque le système est en
mode chaud ou froid.
Appuyez sur HEURE sous l'affichage pour entrer, le symbole de la Configuration de l'heure
s'affichera en haut. Le réglage de l'horloge et du jour de la semaine s'affichera à côté de
l'horloge et du jour de la semaine.
a.Configuration du jour de la semaine: appuyez directement sur le réglage ou du
jour de la semaine pour régler.
b.Configuration de l'horloge: appuyez directement sur le réglage ou de l'horloge pour
régler.
c.Appuyez sur OK sous l'affichage pour retourner à l'affichage normal.
Appuyez sur PROG sous l'affichage pour entrer, le symbole de la configuration du PROG
s'affiche en haut.
a.La première chose est de sélectionner le jour pour la programmation. Appuyez
directement sur le réglage ou du jour de la semaine pour choisir le jour désiré.
Appuyez sur le bouton pour afficher le jour de la semaine sélectionné. Le jour
sélectionné est celui qui ne clignote pas.
Vous pouvez appuyer sur le réglage ou du jour de la semaine pour choisir
les autres jours où vous souhaitez utiliser le même programme et appuyez sur le
bouton pour sélectionner moins de 7 jours.
Ces jours sélectionnés utiliseront le même programme. Remarque: vous devez
sélectionner au moins 1 jour, sinon vous ne pourrez pas entrer dans la prochaine étape
de la programmation.
ff
18
22
8 88 81 30 6
2. SÉLECTION DU SYSTÈME CHAUD / OFF / FROID ET
RÉGLAGE DE LA CONFIGURATION DE LA TEMPÉRATURE
3. CONFIGURATION DE L'HORLOGE ET DU JOUR DE LA SEMAINE
4. CONFIGURATION DU PROGRAMME (GRILLE DE PROGRAMME)
