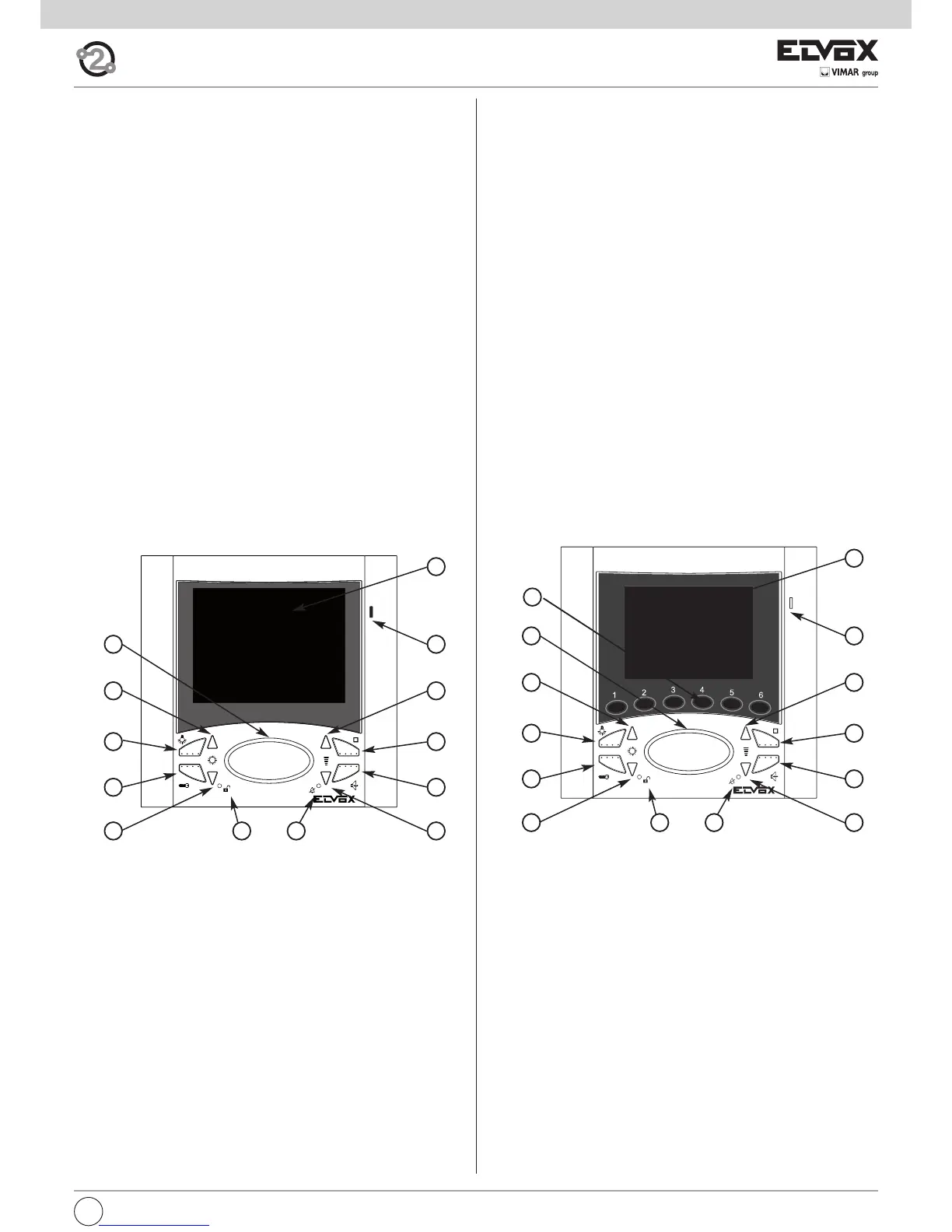

Monitors series 6600
type 6621, (6621/F) flush-mounted version
type 662C, (662C/F) table version
type 6721, (6721/F) surface wall-mounting version
Types 6621 (6621/F), 662C (662C/F), 6721 (6721/F) are open voice moni-
tors series 6600 with LCD colour screen to be used in Due Fili ELVOX (two
wire Elvox) audio/video entrance panel systems.
Type .../F versions have the same features and are programmed and in-
stalled in the same way.
“Controls and Adjustments”.
The screen of all abovementioned monitors can be vertically sloped.
They are equipped as standard with 8 push-buttons for the following fun-
ctions: door lock release, self-start of video interphone in the system even
when it has not been called, conversation, stair light, internal voice line vo-
lume control, ringtone volume control, brightness control and ringtone type
setting. Two LEDs (red and green) on the video interphone serve to indicate
the following states: call signal mute, unanswered calls, services not avai-
lable and gate/door open.
- Flush-mounting of the video interphone (type 6621) requires the use of
flush-mounted back box type 6149 or the brackets type R660 (for pla-
sterboard).
- The surface wall-mounted installation for the video-interphone (type
6721) requires the brackets for the wall-mounting supplied as standard.
Front
type 6611, (6611/F) flush-mounted version
type 661C, (661C/F) (able version
type 6711, (6711/F) surface wall-mounting version
Monitors series 6600
type 6611, (6611/F) flush-mounted version
type 661C, (661C/F) table version
type 6711, (6711/F) surface wall-mounting version
Gli type 6611 (6611/F), 661C (661C/F), 6711 (6711/F) sono videocitofoni
viva voce della serie 6600 con schermo LCD 3,5” a colori per impianti ci-
tofonici/videocitofonici Due Fili ELVOX.
Le versioni type .../F, hanno le stesse caratteristiche e non presentano dif-
ferenze nell’installazione e programmazione.
Sono forniti di serie di 6 pulsanti per le funzioni ausiliarie o chiamate inter-
comunicanti e di 8 pulsanti, uno per l'apertura della serratura, uno per
l’autoaccensione del videocitofono nell'impianto anche quando non è stato
chiamato, uno per la conversazione, uno per servizio luce scale, due per le
regolazioni del volume interno della fonica e del volume suoneria e due per
selezione del tipo suoneria. Le segnalazioni luminose di: chiamata esclusa,
chiamate inevase senza risposta, servizi non disponibili e porta/cancello
aperto, sono segnalate tramite i due LED (rosso e verde) presenti nel vi-
deocitofono.
- L’installazione del videocitofono da incasso parete (6611) richiede la
scatola da incasso type 6149 o le staffe type R660 nel caso di installazione
su pareti tipo cartongesso
- L’installazione del videocitofono da esterno parete (6711) richiede la
staffa per fissaggio a parete fornita di serie.
