11
BESCHREIBUNG

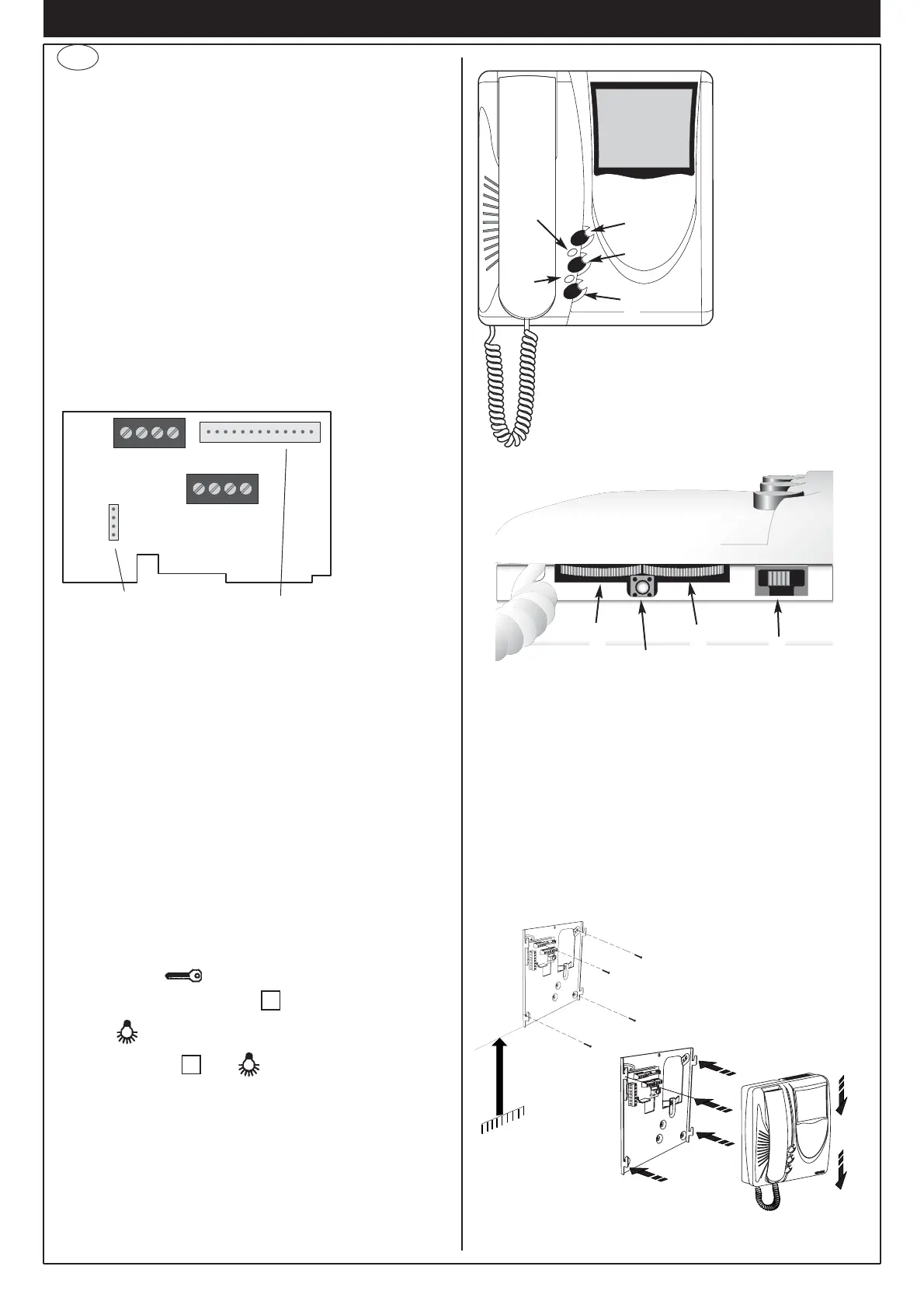

Der Art. 6309 ist ein Videohaustelefon der Serie Giotto mit 4"-S/W-
Bildschirm für ZWEIDRAHT-Videosprechanlagen ELVOX, das serien-
mäßig mit 3 Tasten ausgestattet ist: einem Türöffner, einer Taste zur
Selbsteinschaltung des Videohaustelefons in der Anlage, auch wenn es
nicht angerufen wurde, und einer Taste für die Zusatzfunktion
"Treppenhausbeleuchtung". Es ist mit dreistufiger Regelung der
Ruftonlautstärke und Rufabschaltung ausgestattet. Für die
Leuchtanzeigen von: Rufabschaltung, unbeantwortete Rufe, nicht ver-
fügbare Funktionen und Tür/Tor offen sind am Videohaustelefon zwei
Leds (rot und grün) vorhanden.
Das Videohaustelefon kann in der Version für die Aufputz-Wandmontage
mit dem mitgelieferten Haltebügel (R682) installiert, oder mit Hilfe der
Umbausätze Art. 661A oder 661F als Tischgerät aufgestellt werden.
Anschlussklemmenleiste und Steckverbinder
3, 4) Anschluss Zusatzläutwerk
1, 2) BUS-Leitung.
12 +, 13 -)Zusatzversorgung für Monitor mit Netzgerät Art. 6923.
V3, M) Anschluss für Etagenruftaste.
CN1) Anschluss für Videohaustelefon.
Fig. 1
INSTALLATION
- Den Monitor fern von Licht- oder Wärmequellen installieren.
- Abb. 1 - Die Monitor-Montageplatte mit der Unterkante 1,40 m über
dem Fußboden befestigen.
- Die Anschlüsse an der Monitor-Klemmenleiste herstellen.
- Abb. 2 - Den Monitor in Pfeilrichtung (Pfeile 1 und 2) einrasten las-
sen.
Technische Merkmale des Videohaustelefons
- Aufputz-Videohaustelefon aus ABS
- Montageplatte und Dübel für die Wandbefestigung oder 3-Modul-
Gehäuse
- 4"-Flachbildröhre.
- Elektronischer Schaltkreis auf auswechselbaren Platinen.
- Standard-Videosignal CCIR 625 Zeilen 50 Halbbilder
- Videobandbreite 4 MHz
- Einsatztemperatur 0° bis +40° C.
- Elektronisches Läutwerk.
- Eingang für Etagenruf mit anderem Rufton als Ruf von der Türstation.
- Ausgang für Zusatzläutwerk Art. 860A.
- Versorgung vom Bus.
- Eingang für zusätzliche Stromversorgung (Art. 6923) falls die Anlage
so konfiguriert ist, das mehr als zwei Monitore gleichzeitig einschalten
können.
Regelungen und Einstellungen (Abb. 2 - 3)
A - Regelung der Lautstärke und Abschaltung des Läutwerks.
B - Helligkeitsregelung.
C - Kontrastregelung.
D - Türöffnertaste .
E - Selbsteinschalttaste der Anlage .
F - Taste für Zusatzfunktion, 1. Relais des 1. Antriebs Art. 692R.
Wenn die Tasten und gleichzeitig gedrückt werden, wird
eine 2. Zusatzfunktion aktiviert, 2. Relais des 1. Antriebs Art. 692R.
G - RESET-Taste für die Programmierungen des Videohaustelefons
H - LED Läutwerk abgeschaltet. Diese Led leuchtet im Dauerlicht auf,
wenn das Läutwerk mit dem Lautstärkeregler "A" abgeschaltet
wurde, und blinkt, wenn Anrufe verweigert wurden.
I - LED Tür offen. In den Anlagen, in denen diese Funktion aktiviert
wurde, leuchtet die LED im Dauerlicht auf, wenn die Tür/das Tor
offen ist.
D
F
E
H
I
Fig. 2
