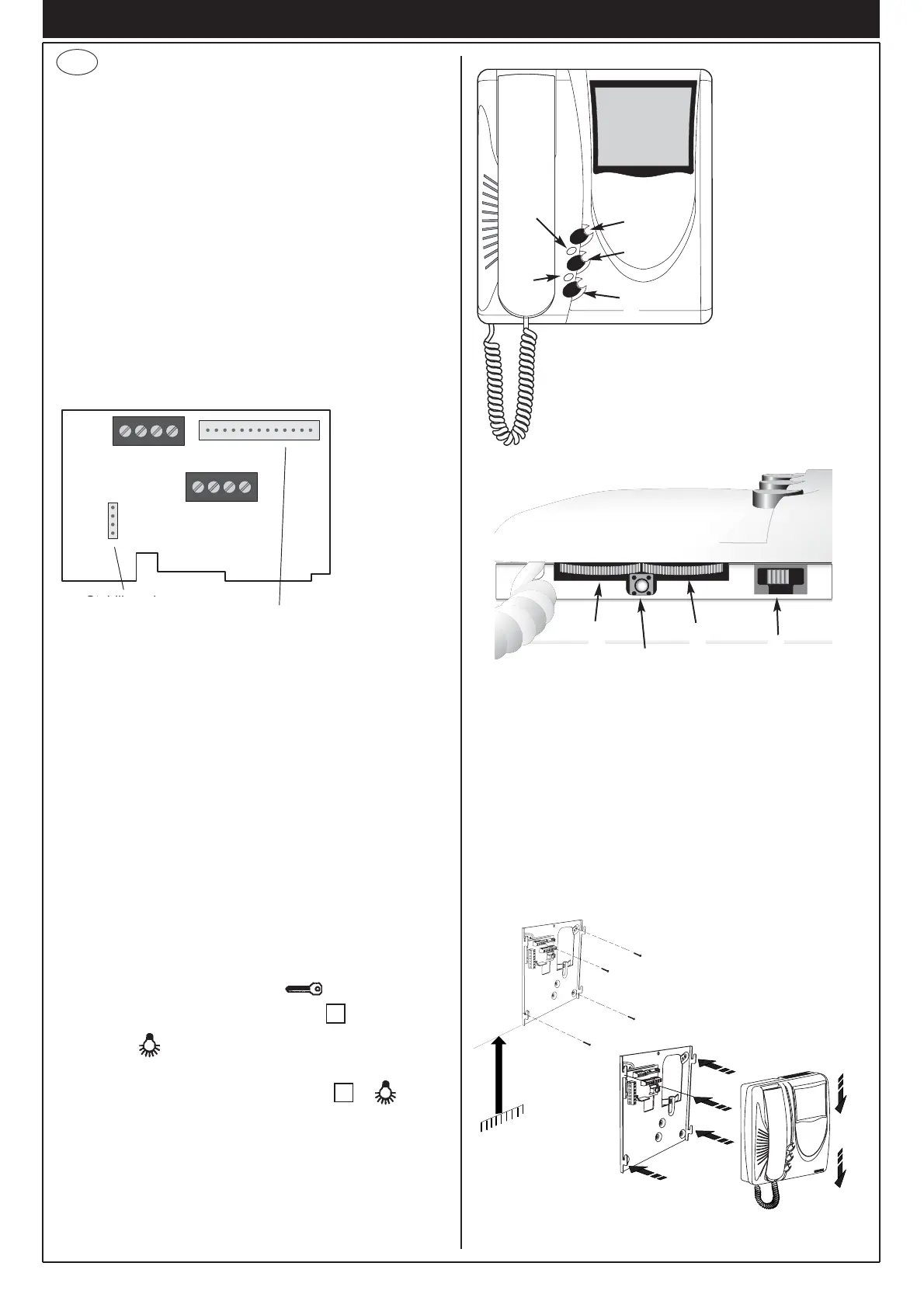

14
DESCRIPCIÓN
El vídeo-portero de la serie Giotto art. 6309 con pantalla de 4" en blan-
co y negro es para instalaciones de DOS HILOS ELVOX. Está dotado
de serie con tres pulsadores: uno para abrir la cerradura, uno para el
autoencendido del monitor, incluso cuando no se ha llamado, y uno de
servicio auxiliar para la luz de la escalera. Se suministra con regulación
del volumen de llamada en tres niveles y exclusión de ésta La llamada
excluida, las llamadas sin respuesta, los servicios no disponibles y la
puerta/cancela abierta se señalan mediante dos leds (rojo y verde) pre-
sentes en el vídeo-portero.
El vídeo-portero se puede instalar en versión de superficie con el sopor-
te (R682) suministrado de serie, o en versión de sobremesa, en cuyo
caso se requiere el kit de transformación art. 661A o 661F.
Caja de conexiones y conectores
3, 4) Conexión para timbre suplementario.
1, 2) Línea bus.
12 +, 13 -)Alimentación suplementaria para monitor con alimentador art. 6923.
V3, M) Conexión para pulsador de llamada desde fuera de la puerta.
CN1) Conexión para vídeo-portero.
Fig. 1
INSTALACIÓN
- Instalar el monitor lejos de fuentes luminosas y de calor.
- Sujetar la placa de fijación del monitor a la pared, con el borde infe-
rior a aproximadamente 1,40 m del suelo (fig. 4).
- Efectuar las conexiones de la caja de conexiones del monitor.
- Introducir el monitor siguiendo el sentido indicado por las flechas 1
y 2 (fig. 5).
Características técnicas del vídeo-portero
- Vídeo-portero de ABS de superficie
- Placa de enganche y tacos para la fijación a la pared o caja de 3
módulos.
- Cinescopio de 4" de pantalla plana.
- Circuito electrónico en tarjetas intercambiables.
- Señal de vídeo estándar CCIR de 625 líneas y 50 cuadros
- Banda pasante vídeo 4 MHz
- Temperatura de funcionamiento de 0° a +40° C.
- Timbre electrónico
- Entrada para llamada desde fuera de la puerta con timbre diferente
al de la llamada desde la placa,
- Salida para timbre suplementario art. 860A.
- Alimentación de datos mediante bus.
- Entrada para alimentación suplementaria (art. 6923) si la instalación
se ha configurado para permitir el encendido de más de dos monito-
res simultáneamente.
Controles y regulaciones (figs. 2 - 3)
A - Control de la intensidad del timbre y exclusión.
B - Control de la luminosidad.
C - Control del contrasto.
D - Pulsador de mando de la cerradura
E - Pulsador para el autoencendido del equipo .
F - Pulsador para servicio auxiliar, 1° relé del 1° actuador art.
692R.
Accionando simultáneamente los pulsadores y , se activa
un segundo servicio auxiliar, 2° relé del 1er actuador art. 692R.
G - Pulsador RESET para programar el vídeo-portero.
H - Led de señalización de timbre excluido. Se enciende de forma fija
cuando el timbre se ha excluido mediante el cursor "A" y parpadea
cuando se han rechazado llamadas.
I - LED de puerta abierta. En las instalaciones en las cuales se utiliza
dicha función, el led permanece encendido de manera fija cuando
la puerta/cancela está abierta.
D
F
E
H
I
Fig. 2
