Fig. 9
A
Fig. 7
Fig. 8
B
C
Puntos de fijación
La placa se puede instalar con tacos a presión o mediante una caja de
empotrar de 3 módulos (horizontal o vertical).
Fig. 6
PROGRAMACIÓN
Las programaciones del vídeo-portero son de tres tipos: asignación del
código de identificación o código de llamada(indispensable), asignación
del código de identificación secundario (para vídeo-porteros asociados
a un vídeo-portero principal), programación de los pulsadores para ser-
vicios auxiliares y llamadas intercomunicantes (si es necesario).
Las programaciones se deben efectuar con la instalación encendida, sin
comunicaciones activas, y únicamente tras conectar los porteros eléctri-
cos/vídeo-porteros a la instalación y programar las placas.
N.B:
todas las fases de programación o borrado se han de efectuar
con el teléfono del portero eléctrico o del vídeo-portero descolgado.
Programación del código de identificación
El código de identificación se tiene que programar mediante una placa
(principal-MASTER) presente en la instalación y ya configurada.
El vídeo-portero se suministra sin código de identificación asociado.
Para comprobarlo, accionar el pulsador de la cerradura: el vídeo-porte-
ro emitirá tres bips.
Fase de programación:
1) Accionar y mantener accionado el pulsador RESET “G” ubicado
debajo del vídeo-portero (véase fig 3).
2) Accionar y mantener accionado el pulsador de la cerradura “D” al
mismo tiempo que el pulsador RESET “G”.
3) Soltar el pulsador RESET “G” y seguir accionando el pulsador de la
cerradura “D”.
4) Transcurridos dos segundos, el vídeo-portero emite un tono agudo,
se enciende el monitor y se pone en comunicación con la placa.
5) Soltar el pulsador de la cerradura “D”.
6) En las placas con pulsadores, accionar el pulsador de llamada cor-
respondiente al vídeo-portero; en las placas alfanuméricas, compo-
ner el código de llamada y accionar el pulsador “ ”.
7) Si en la instalación ya existe un vídeo-portero con el mismo código
de identificación asociado, la placa emite una señal sonora baja y
es necesario repetir la operación desde el punto 2.
8) En caso contrario, el código queda asociado al vídeo-portero y se
termina la comunicación.
INSTALLAZIONE/PROGRAMMAZIONE
15
ESTABILIZADOR DE LA SENAL VÉDEO

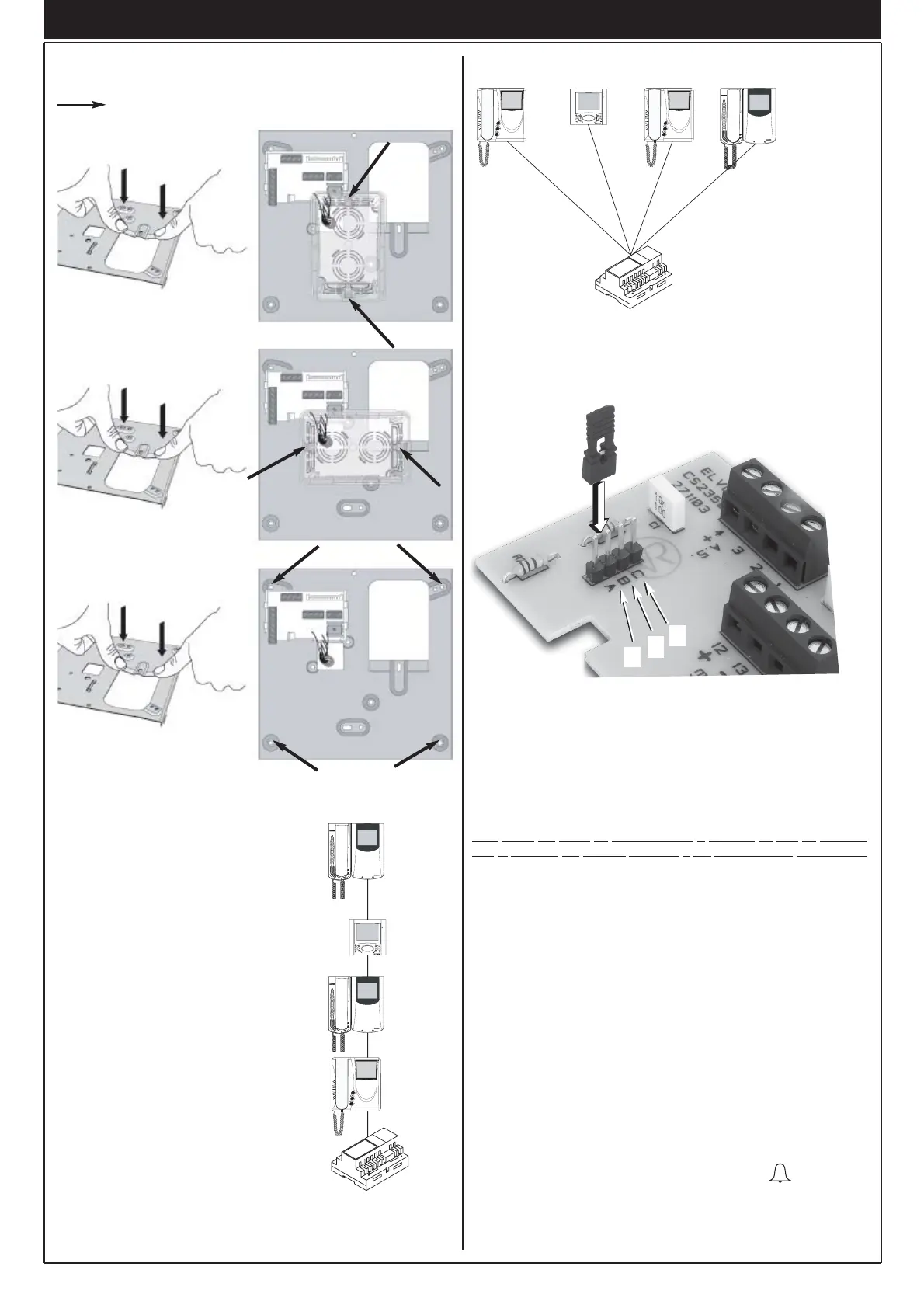

Detrás del teléfono hay un conector (A-B-C) y
un puente para el balance de la señal vídeo.
Este puente debe ser utilizado en las instala-
ciones donde hay más aparatos (teléfonos o
monitores) conectados en serie (Fig. 5) o a
estrella (Fig. 6).
En la configuración de serie, desplazar el
puente o en la posición "Terminazione 100
Ohm" solamente en último aparato manntener
los puentes de los otros en la posición inicial
"Nessuna terminazione" (Ninguna termina-
ción" (Fig. 5).
100 Ohm
No
No
No
En las instalaciones con más
aparatos (teléfonos o moni-
tores) conectados a estrella,
desplazar el puente en la
posición « Terminazione 100
Ohm » (Fig. 8) en todos los
aparatos.
Si la imagen representada en el monitor está deformada, desplazar el
puente en una de las posiciones alternativas a aquella inicial (100 Ohm
o 100 Ohm), de manera que venga anulada la deformación.
100 Ohm 100 Ohm 100 Ohm 100 Ohm
Ver prospecto 1 pág. 18
