DESCRIZIONE
L'art. 6309 è un videocitofono della serie Giotto con schermo 4” in B/N
per impianti videocitofonici DUE FILI ELVOX. È fornito di serie di 3 pul-
santi, uno per l'apertura della serratura, uno per l’autoaccensione del
videocitofono nell'impianto anche quando non è stato chiamato ed uno
per servizio luce scale. Fornito di regolazione del volume di chiamata per
3 livelli e l’esclusione della chiamata. Le segnalazioni luminose di: chia-
mata esclusa, chiamate inevase senza risposta, servizi non disponibili e
porta/cancello aperto, sono segnalate tramite i due LED (rosso e verde)
presenti nel videocitofono.
L’installazione del videocitofono può avvenire in versione da esterno
parete, con la staffa (R682) fornita con il videocitofono, o in versione da
tavolo con l’ausilio dei kit di trasformazione art. 661A o 661F.

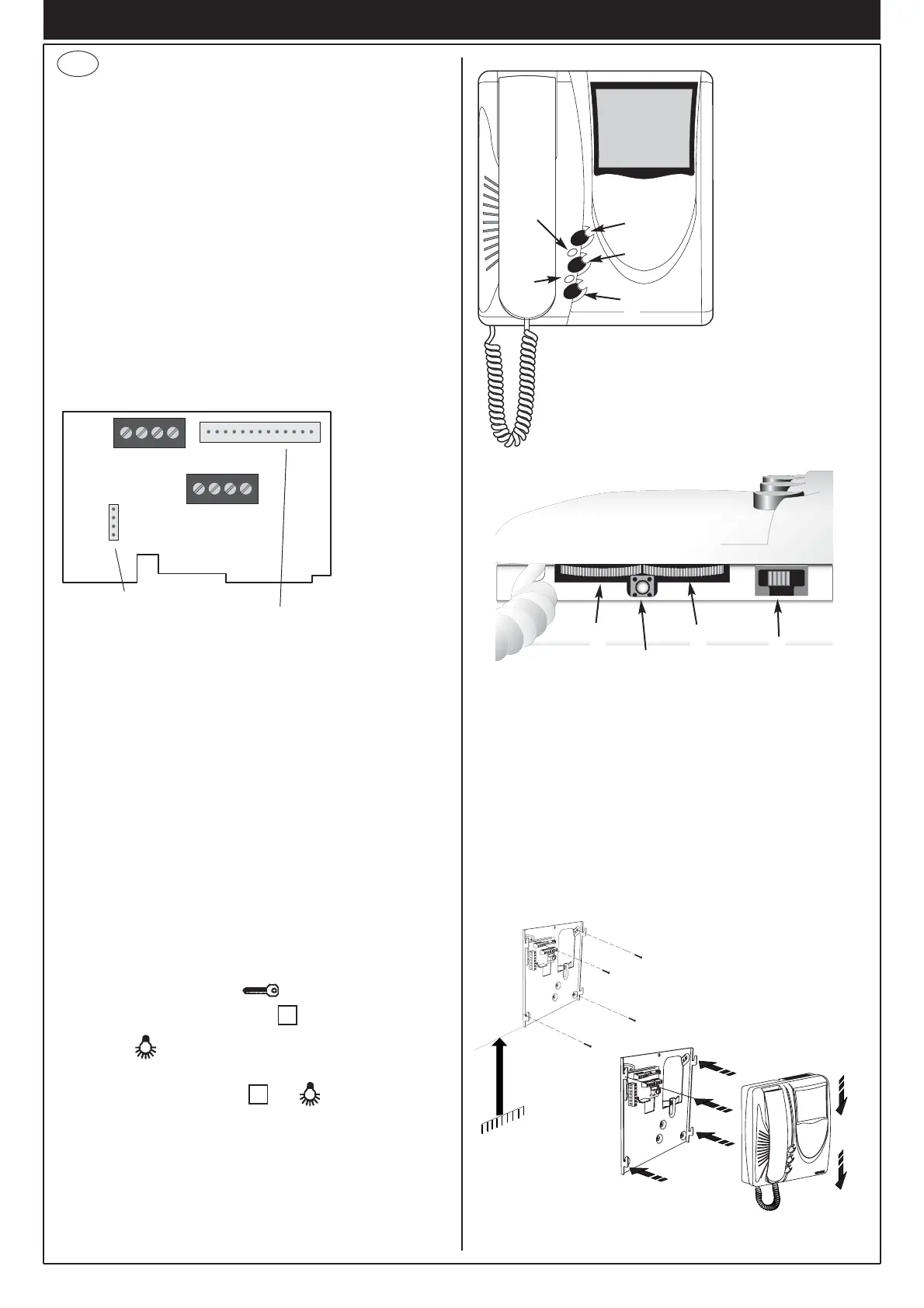

Morsettiera di collegamento e connettori
3, 4) Collegamento suoneria supplementare.
1, 2) Linea BUS.
12 +, 13 - ) Alimentazione supplementare per monitor con alimentatore
art. 6923.
V3, M) Collegamento per pulsante di chiamata fuoriporta.
CN1) Collegamento per videocitofono.
Fig. 1
INSTALLAZIONE
- Installare il monitor lontano da fonti luminose e di calore.
- Fissare la piastra d’aggancio monitor alla parete a circa 1,40
m dal bordo inferiore al pavimento (Fig 4).
- Eseguire i collegamenti sulla morsettiera del monitor.
- Inserire il monitor seguendo il senso delle frecce 1 e 2 (Fig 5).
Caratteristiche tecniche videocitofono
- Videocitofono da esterno parete in ABS
- Piastra di aggancio e tasselli per il fissaggio a parete o scatola a 3
moduli.
- Cinescopio 4" a schermo piatto.
- Circuito elettronico su schede intercambiabili.
- Segnale video standard CCIR 625 linee 50 quadri
- Banda passante video 4 MHz
- Temperatura di funzionamento da 0° a +40° C.
- Suoneria elettronica.
- Ingresso per chiamata fuori porta con suoneria distinta dalla chiama-
ta da targa.
- Uscita per suoneria supplementare Art. 860A.
- Alimentazione data dal bus.
- Ingresso per alimentazione supplementare (Art. 6923) nel caso che
l'impianto sia configurato per permettere l'accensione di più di due
monitor contemporaneamente.
Controlli e regolazioni (Fig. 2 - 3)
A - Controllo intensità suoneria ed esclusione.
B - Controllo luminosità.
C - Controllo contrasto.
D - Pulsante comando serratura .
E - Pulsante autoaccensione impianto .
F - Pulsante per servizio ausiliario, 1° relè del 1° attuatore art.
692R.
Premendo assieme i pulsanti ed , si attiva un 2° servizio
ausiliario, 2° relè del 1° attuatore art. 692R.
G - Pulsante RESET per programmazioni videocitofono.
H - LED suoneria esclusa. Si accende di luce fissa quando la suoneria
è stata esclusa tramite il cursore "A" e lampeggia quando sono state
rifiutate delle chiamate.
I - LED porta aperta. Negli impianti in cui tale funzione è stata utilizza-
ta, il LED rimane acceso di luce fissa quando la porta/cancello è
aperta.
D
F
E
H
I
Fig. 2
