DESCRIPTION
L'art. 6309 est un portier vidéo de la série Giotto avec moniteur 4” N/B
pour des systèmes de portiers vidéo 2 FILS ELVOX et 3 boutons : un
pour la commande de la gâche, un pour l'auto-allumage du portier vidéo
dans le système même sans appel et un pour le service d'éclairage
escalier. Fourni avec réglage du volume d'appel à 3 niveaux et fonction
d'exclusion d'appel. Les signalisations lumineuses d'appel exclu, d'appel
sans réponse, de services non disponibles et de porte/portail ouvert sont
assurées par deux LED (rouge et verte) incorporées dans le portier
vidéo.
L'installation du portier vidéo peut être réalisée soit en version en saillie
à l'aide de la patte support (R682) fournie avec le portier vidéo, soit en
version de table à l'aide des kits de transformation art. 661A ou 661F.

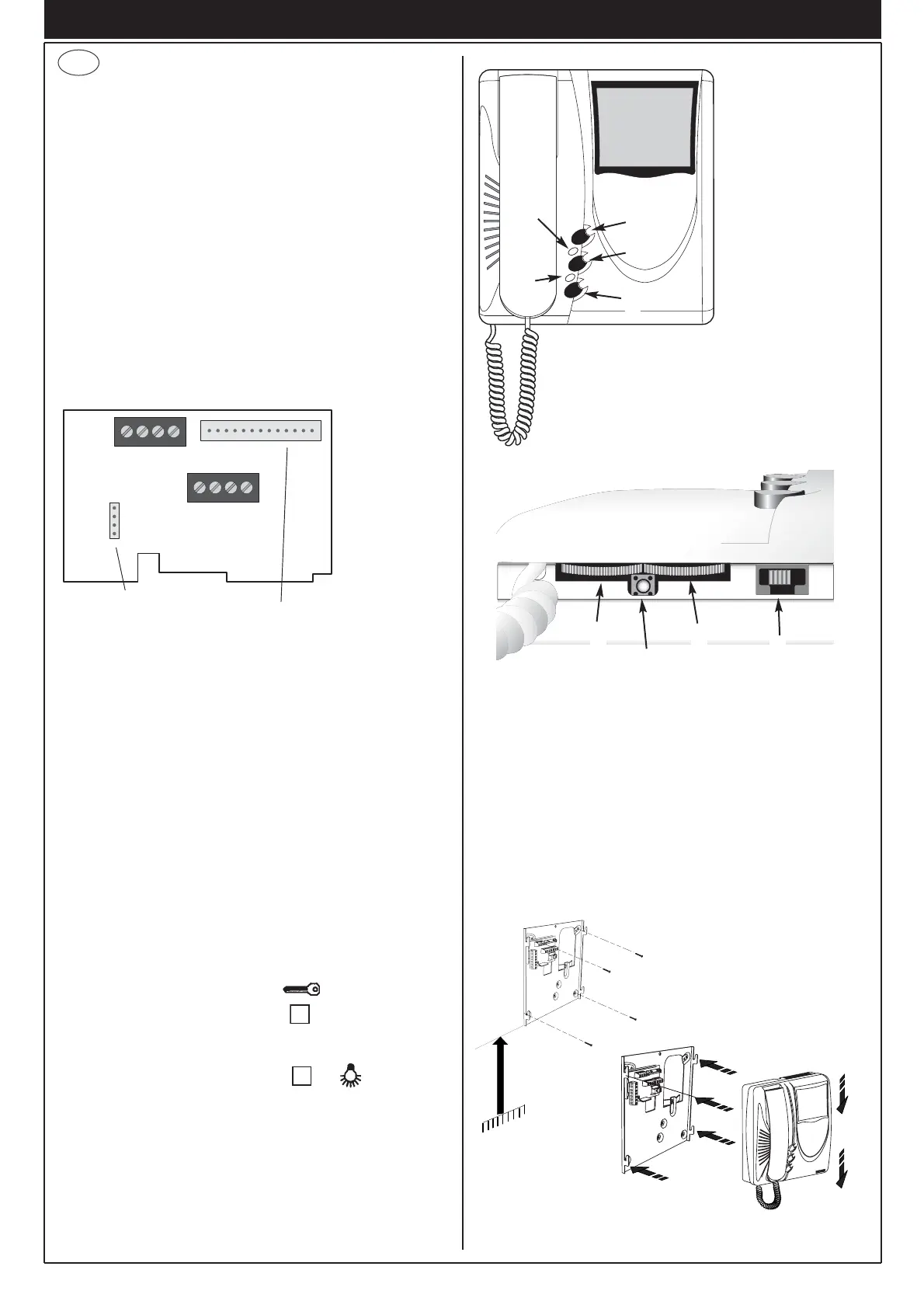

Bornier de connexion et connecteur
3, 4) Raccordement sonnerie supplémentaire.
1, 2) Ligne BUS.
12 +, 13 -)Alimentation supplémentaire pour moniteur art. 6923.
V3, M) Raccordement pour bouton d'appel de palier.
CN1) Raccordement pour portier vidéo.
Fig. 1
INSTALLATION
- Installer le moniteur à l'écart de toutes sources lumineuses et de
chaleur.
- Fixer la plaque d'accrochage du moniteur au mur à une hauteur d'en-
viron 1,40 m (mesure prise du bord inférieur au sol) (Fig. 4).
- Connecter les câbles sur la barrette de connexion du moniteur.
- Placer le moniteur dans le sens des flèches 1 et 2 (Fig. 5).
Caractéristiques techniques du portier vidéo
- Poste d'extérieur en ABS pour montage en saillie
- Plaque d'accrochage et chevilles pour fixation murale ou boîtier 3
modules.
- Moniteur 4" à écran plat.
- Circuit électronique sur cartes interchangeables.
- Signal vidéo standard CCIR 625 lignes, 50 champs
- Bande passante vidéo 4 MHz
- Gamme de température de fonctionnement de 0° à +40°C.
- Sonnerie électronique.
- Entrée pour appel de palier avec sonnerie différente de l'appel de la
plaque de rue.
- Sortie pour sonnerie supplémentaire art. 860A.
- Alimentation fournie par bus.
- Entrée pour alimentation supplémentaire (art. 6923) dans le cas d'un
système prévoyant l'allumage de plus de deux moniteurs simultané-
ment.
Contrôles et réglages (Fig. 2 - 3)
A - Contrôle du volume sonore (de la sonnerie) et exclusion.
B - Réglage de la luminosité.
C - Réglage du contraste.
D - Bouton de commande de la gâche .
E - Bouton d'auto-allumage du système .
F - Bouton pour le service auxiliaire, 1er relais du 1er actionneur art.
692R.
La pression simultanée des boutons et active un 2ème
service auxiliaire, 2ème relais du 1er actionneur art. 692R.
G - Bouton RESET pour programmations du portier vidéo.
H - LED sonnerie exclue. S'allume (lumière fixe) lorsque la sonnerie a
été exclue par le curseur "A" et clignote lorsque des appels ont été
refusés.
I - LED porte ouverte. Dans les systèmes où cette fonction a été utili-
sée, la LED reste allumée (lumière fixe) lorsque la porte/le portail
est ouvert.
D
F
E
H
I
Fig. 2
