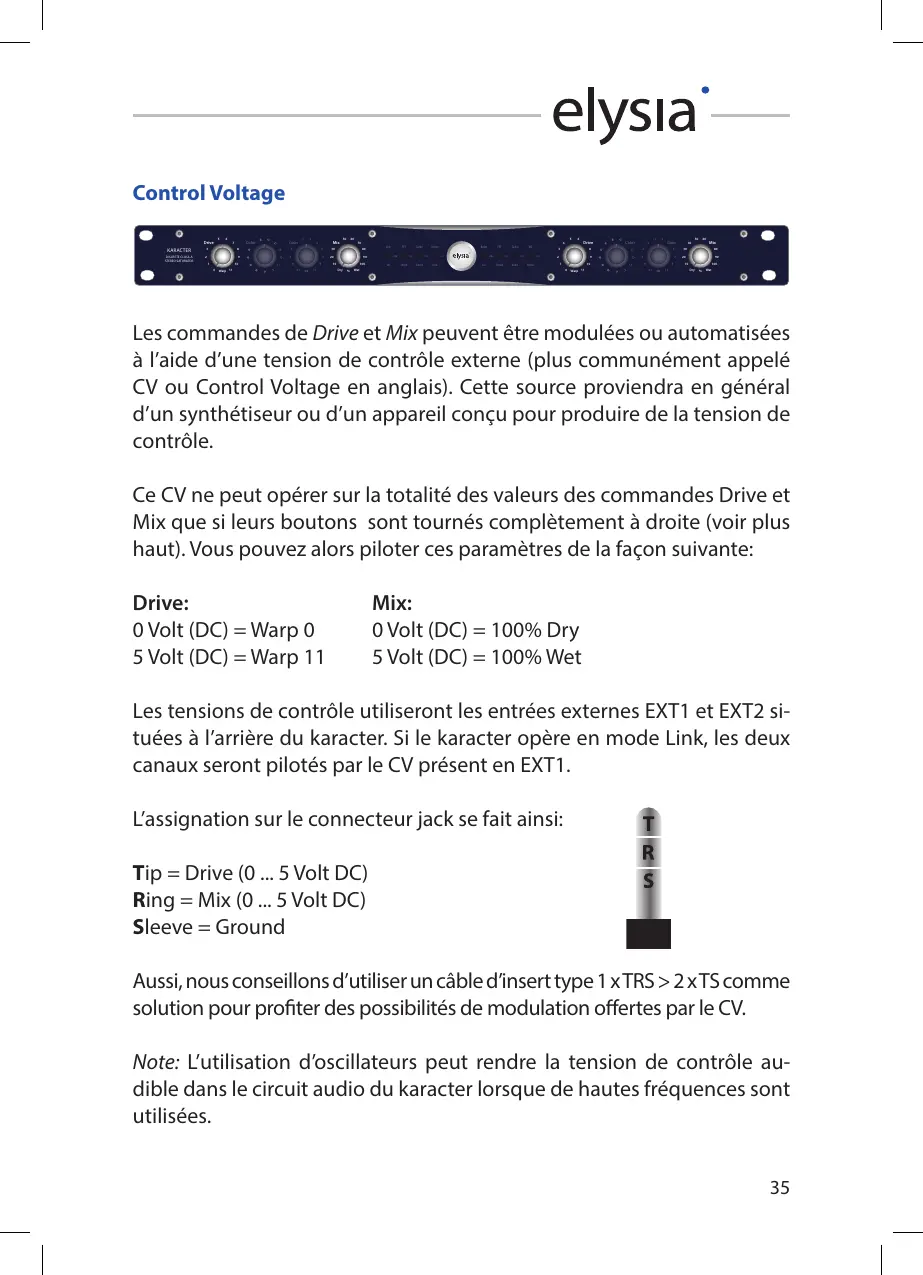

Control Voltage
Les commandes de Drive et Mix peuvent être modulées ou automatisées
à l’aide d’une tension de contrôle externe (plus communément appelé
CV ou Control Voltage en anglais). Cette source proviendra en général
d’un synthétiseur ou d’un appareil conçu pour produire de la tension de
contrôle.
Ce CV ne peut opérer sur la totalité des valeurs des commandes Drive et
Mix que si leurs boutons sont tournés complètement à droite (voir plus
haut). Vous pouvez alors piloter ces paramètres de la façon suivante:
Drive: Mix:
0 Volt (DC) = Warp 0 0 Volt (DC) = 100% Dry
5 Volt (DC) = Warp 11 5 Volt (DC) = 100% Wet
Les tensions de contrôle utiliseront les entrées externes EXT1 et EXT2 si-
tuées à l’arrière du karacter. Si le karacter opère en mode Link, les deux
canaux seront pilotés par le CV présent en EXT1.
L’assignation sur le connecteur jack se fait ainsi:
Tip = Drive (0 ... 5 Volt DC)
Ring = Mix (0 ... 5 Volt DC)
Sleeve = Ground
Aussi, nous conseillons d’utiliser un câble d’insert type 1 x TRS > 2 x TS comme
solution pour proter des possibilités de modulation oertes par le CV.
Note: L’utilisation d’oscillateurs peut rendre la tension de contrôle au-
dible dans le circuit audio du karacter lorsque de hautes fréquences sont
utilisées.
