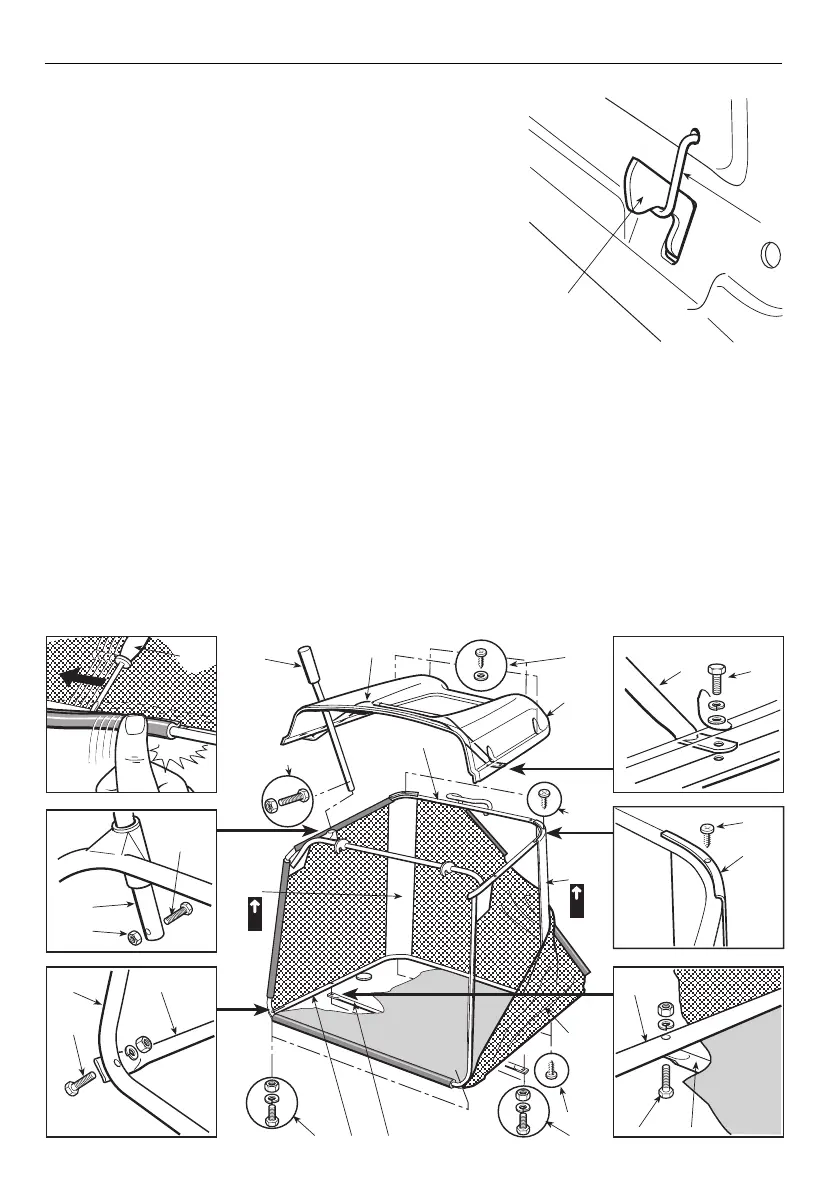

3.6 REMOCION DEL RETEN DEL DISPOSITIVO DE
ENGANCHE DE LA BOLSA DE RECOLECCION
Por motivos de transporte, el dispositivo de enganche
(1) de la bolsa de recolección está fijado a la plancha
posterior mediante el retén (2).
Este retén se debe remover antes de proceder al
montaje de los soportes de la bolsa y no se deberá
utilizar más.
3.7 MONTAJE DE LA BOLSA DE RECOLECCION
El montaje de la bolsa de recolección se debe ejecutar en cuatro fases:
A) En primer lugar montar el bastidor, acoplando la parte superior (1) a la parte infe-
rior (2) utilizando los tornillos y las tuercas en dotación (3) como indicado. Colocar las
ES 12 DESEMBALAJE Y MONTAJE FINAL
2
1
R
12
6
5
6
14
16 -17
3 2 13
L
6
4 - 5
1 2
3
1
7
9
10
C
L
A
K
17
16
15
8
15
4
2
14 13
9 11
