2. FB2200 安装在二英寸管道或立柱上（见 图 7），也可
利用机箱上的四个孔和适当的连接件进行墙壁或面板
安装。

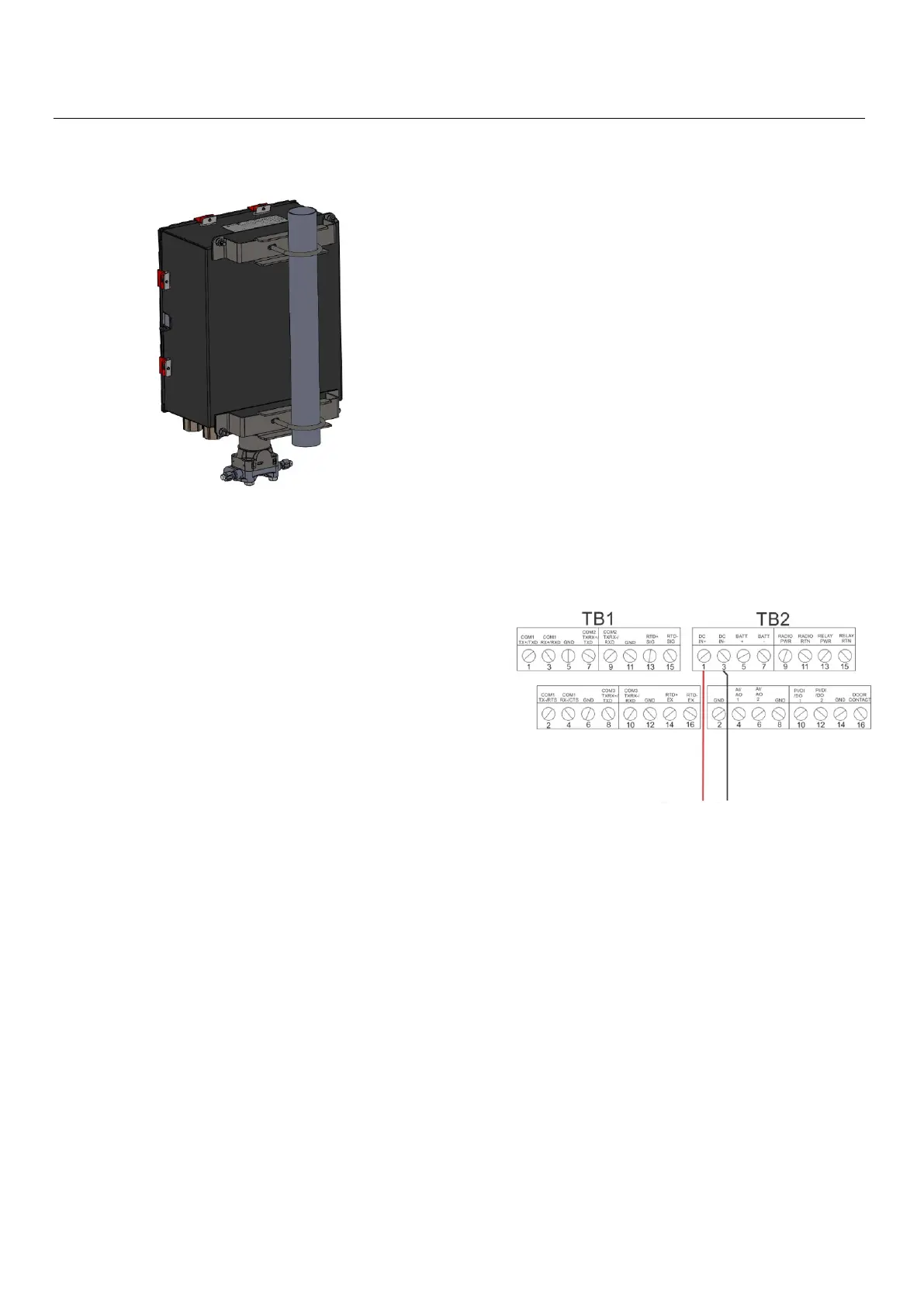

图 7. 管道安装座上的 FB2200 （铝质外壳）
接地
按照 《艾默生 FB2200 流量计算机说明手册》 （部件
D301784X012）
第 2 章 或 《艾默生 FB2200 流量计算
机快速安装指南》
（部件 D301788X012）中的详细
说明，打开 FB2200 的前门。
如果贵司没有特定的接地要求，请使用接地片将
FB2200 作为“浮动”（不接地）系统来进行安装，并
使接地线穿过导线管接头之一。否则，请遵照贵公司
的特定接地惯例。但是，如果您要连接接地设备和
EIA-232 (RS-232) 端口，请将 FB2200 电源
接地。
如果您必须将设备接地，请遵循以下指引：
 如果设备使用直流电压电源，接地系统必须在服
务中断处终止。所有设备接地导线（包括带有电
源导线的电线或导线管）与服务中断处之间必须
有不中断的电流通路。
 错误接地或接地不良经常会引起问题，例如将接
地回路引入系统等。FB2200 正确接地可帮助减少
电噪声对设备运行的影响，并防止雷电袭击。在
直流电压电源系统的服务中断处安装浪涌保护设
备，可保护安装的设备不受雷电和电涌的影响。
 确保流量计算机的接地与阴极保护接地隔离。
 FB2200 的接地安装方法取决于管道是否有阴极
保护。如果管道有阴极保护，请将 FB2200 与管道
实施电气绝缘。所有接地的地面与接地棒或接地网
之间的阻抗必须为 25 欧姆或以下（使用接地系统
检测器检测）。
接线至电源
通过外壳底部的导线管接头为 FB2200 接线。接线端子可
接入直径为 2mm/截面为 3mm
2
或更细的电线。要将接线
连接至可移除的压紧式端子块，请执行以下操作：
 剥开线端（最多 6 mm）。
 将电线裸露端插入端接螺钉下方的接线夹中。
 拧紧螺钉。
尽量减少裸线外露部分，以防止短路。连接时保持一定的
松弛度，以防过紧。
连接电源接线。请查阅
《艾默生 FB2200 流量计算机说明手
册》
（部件 D301784X012） 第 2 章 中的电源接线说明。
确认连接极性正确。
要连接 DC 电源，请执行以下操作：
 拔下插孔上的接线端子连接器。
 将每条裸露的线头插入适当的连接器，并固定电线
（请参考
图 8）。
 将接线端子连接器插回插孔。
图 8. 接线至直流电源
请参阅
《艾默生 FB2200 流量计算机快速安装指南》
（部件 D301788X012），以获得关于正确连接电池
的详细说明。
接线至通讯和 I/O 模块
将接线连接到 I/O 和通讯模块上的接线端子。请参
阅
《艾默生 FB2200 流量计算机说明手册》 （部件
D301784X012）
第 2 章第 2.8 节 或 《艾默生 FB2200 流
量计算机快速安装指南》
（部件 D301788X012），以
查看接线图示和说明。
连接好通讯模块和 I/O 模块后，关闭并固定 FB2200 的
护盖。
