CARACTERISTIQUES ELECTRIQUES MAXIMALES ET PROTECTION DU DETECTEUR MAGNETIQUE (ILS)
CONNEXIONS DES DETECTEURS A AMPOULE (ILS) : 4 possibilités
Vue côté des broches
des connecteurs mâles
Sortie par câble PUR Ø 3 mm avec connecteur mâle
encliquetable + à vis Ø M8 - 3 broches (2 broches utiles, 1 et 4)
Sortie par câble PUR Ø 3 mm résistant aux liquides de coupe avec
connecteur mâle à vis Ø M12 - 3 broches (2 broches utiles, 1 et 4)
CAS PARTICULIERS (valables pour tous les modèles)
Détecteurs utilisés en commande directe d’ampoules à incandescence : la puissance indiquée sur l’ampoule tient compte de la résistance lorsque
celle-ci est chaude. Lors de la mise sous tension, ampoule froide, la résistance étant très faible, l’intensité devient très importante et peut dépasser
les performances de l’ILS. Il convient donc de tenir compte de la puissance réelle de l’ampoule à l’état froid.
Longueurs de câbles supérieures à 10 m: prévoir en plus une résistance de 200 Ω à placer en série au plus proche du détecteur afi n de réduire
les effets capacitifs dus à la ligne.
Sortie par câble PUR Ø 3 mm avec connecteur mâle
encliquetable + à vis Ø M8 - 3 broches (2 broches utiles, 1 et 3)
Sortie par câble PUR Ø 3 mm, extrémité dénudée
2 conducteurs 0,14 mm

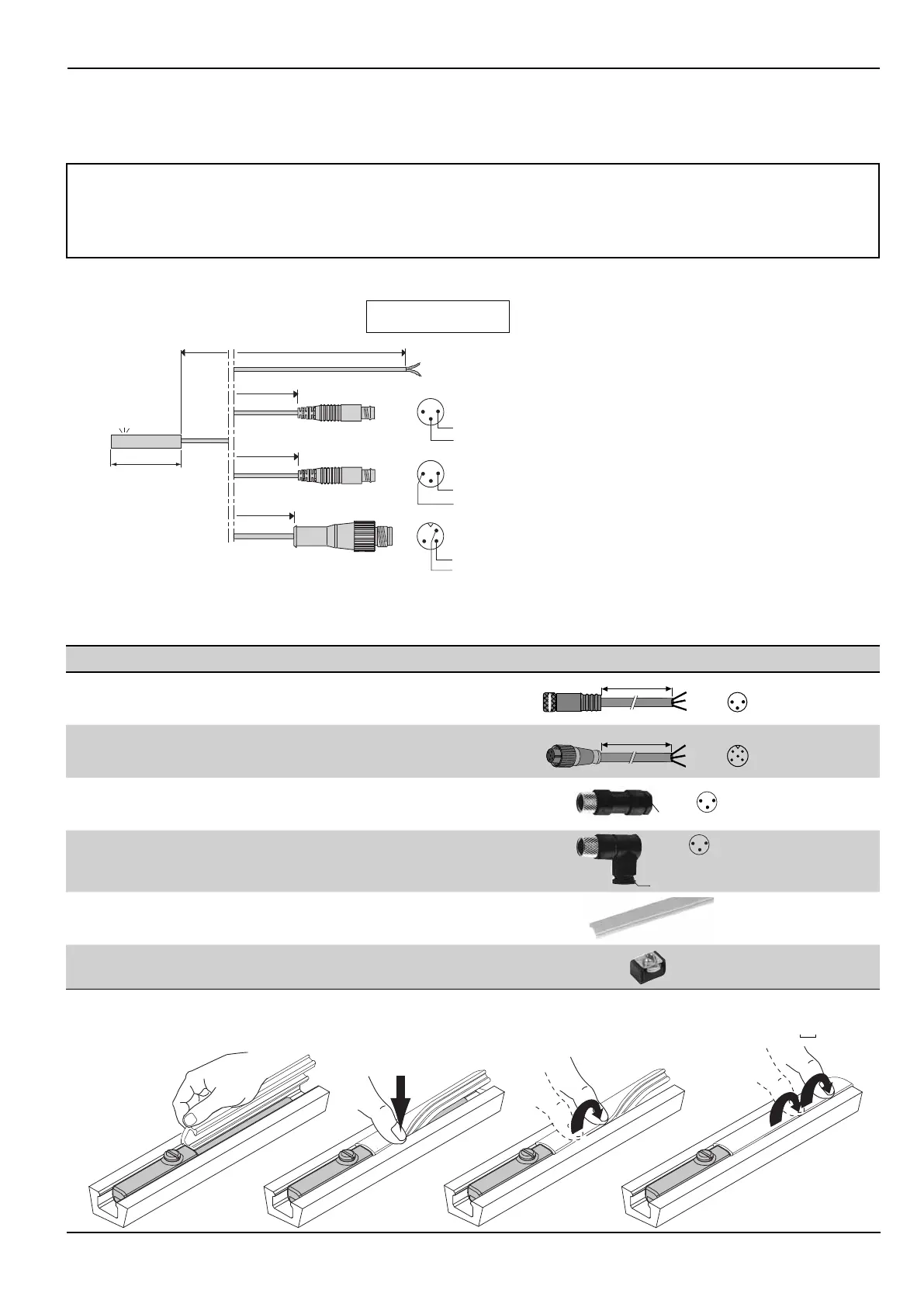

2
- l marron = +
l bleu = -
1
3
4
1
3
4
1
3
4
30 mm
0,3 m
0,3 m
0,3 m
2 / 5 m
(1) Pour votre commande, nous préciser - code: 88100746 complété de la longueur (en mètre) souhaitée - exemple: 2 m = 88100746 2
Intensité commutée maxi: 100 mA
Les détecteurs utilisés avec charge inductive (électrovannes, relais,…) nécessitent une protection (diode de roue libre, diode transil,
varistor,…) pour éviter la dégradation des contacts par des surtensions.
ACCESSOIRES
désignation
code
allonge par câble en PVC, longueur 5 m, 3 conducteurs 0,25 mm
2
avec 1
connecteur M8 femelle vissable (l’autre extrémité nue), IP67
5 m
br
= 1
blk= 4
blu= 3
1
4
3
PVC
88100239
allonge par câble en PVC, longueur 5 m, 3 conducteurs 0,25 mm
2
avec 1 connecteur M12 femelle vissable (l’autre extrémité nue)
, IP67
5 m
br
= 1
blk= 4
blu= 3
1
4
3
2
PVC
88100238
connecteur droit Ø M8, 3 broches femelles, IP67
1
3
4
CM5
88100202
connecteur coudé à 90° Ø M8, orientable 90° x 90°,
3 broches femelles, IP67
88100203
réglette de protection des rainures et maintien des câbles
(vendue par multiple de 1 m - longueur mini = 1 m
88100746
(1)
Bloc de mémorisation de la position de réglage du détecteur
N199-1162
1
3
4
CM5
Recommandation de montage :
S'assurer que le câble électrique d'alimentation du détecteur n'est pas soumis à des tractions / torsions néfastes à sa durée de vie
MONTAGE DE LA REGLETTE DE PROTECTION ET MAINTIEN DES CABLES
