ACCESSOIRES ET AUTRES CARACTERISTIQUES ELECTRIQUES : voir page suivante
CARACTERISTIQUES GENERALES DU DETECTEUR
PUISSANCES COMMUTABLES maxi 3 W
TENSION COMMUTEE 10 à 30 VCC
INTENSITE COMMUTEE 100 mA
BRANCHEMENT PNP - NPN (3)
PROTECTION POLARITE oui
PROTECTION SURTENSION oui
PROTECTION COURTS CIRCUITS oui
CHUTE DE TENSION (EN 60.947-5-2) < 1,5 volt (I = 50 mA)
< 2,5 volts (I = 100 mA)
COURANT DE FUITE maxi < 50 µA
SURTENSION ADMISSIBLE 32 VCC maxi (100 ms)
SENSIBILITE 2 mTesla (20 Gauss)
TEMPS DE REPONSE 110 µs à l’ouverture - 220 µs à la fermeture
PRECISION DE REPETITIVITE < 0,2 mm
TEMPERATURE D’UTILISATION - 25°C , + 85°C
ENVELOPPE
surmoulage thermoplastique PA + FV
CABLE PUR, résistant aux huiles de coupe (PVC pour la version M12 IP69K)
DEGRE DE PROTECTION (CEI 60529) IP67 / IP69K
CLASSE DE PROTECTION classe III
SIGNALISATION
Par diode (LED) jaune qui s’allume lorsque la commutation est réalisée
CERTIFICATION CE - UL et cUL pour connexions 2 m et M8

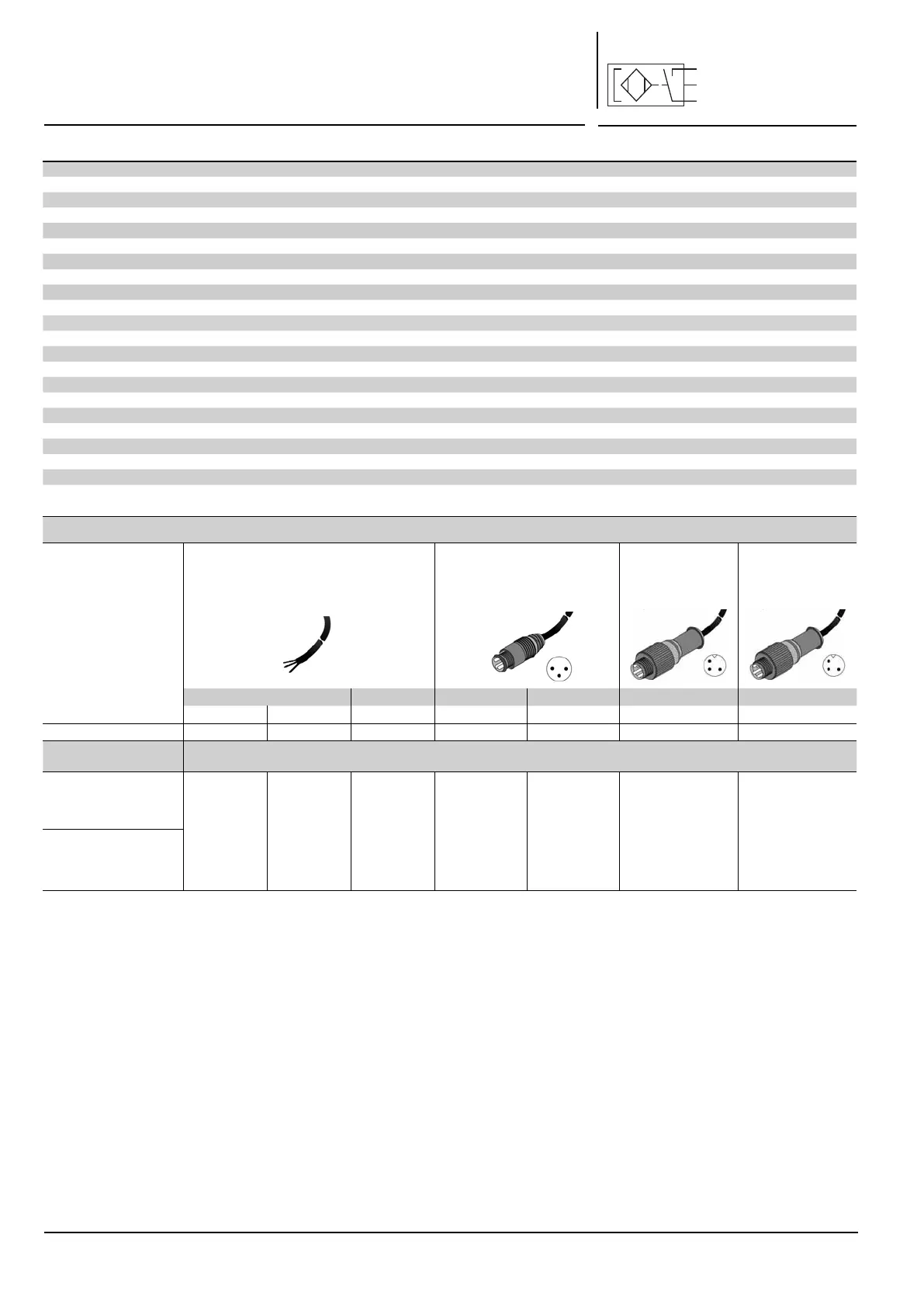

CHOIX DU DETECTEUR
Tension
10 à 30 Volt CC
Raccordement
câble PUR 2 ou 5 m
3 conducteurs 0,14 mm
2
extrémité dénudée,
IP67
câble PUR long. 0,3 m + connec-
teur mâle encliquetable et Ø M8
3 broches,
IP67
câble PUR 0,3 m
+
connecteur mâle à
vis Ø M12 3 broches,
IP67
câble PVC 0,3 m
+
connecteur mâle
inox à vis Ø M12 3
broches, IP69K
2 mètres 5 mètres 0,3 mètre 0,3 mètre 0,3 mètre 0,3 mètre
PNP NPN PNP PNP NPN PNP PNP
Masse (g) 22 22 50 7 7 16 25
Adaptable sur
vérins type:
CODE STANDARD détecteur
détecteur livré avec clip de maintien de câble et butée de position de réglage
PEC
(1)
PES 453
PESΩ (453)
CSC - CGT
PNP-FL2-00-U
NPN-FL2-00-U
(3)
PNP-FL5-00 PNP-QDS-M8-U
NPN-QDS-M8-U
(3)
PNP-QDS-M12 PNP-QDS-M12-F
ISOCLAIR (2)
K - P2B - P2L
PES 450 - PES Ω (450)
PCN
DETECTEURS DE POSITION
pour rainures profi l "T"
magnéto-résistif (MR)
Série
PNP-NPN
Type
3 fi ls
(1) Détecteur permettant l’adaptation directe sur vérins à rainures "T"
(2) Nécessite un kit de fi xation, voir pages 7 et 8
(3) Marché U.S.
3
