25 mm
PROTECTION ELECTRIQUE

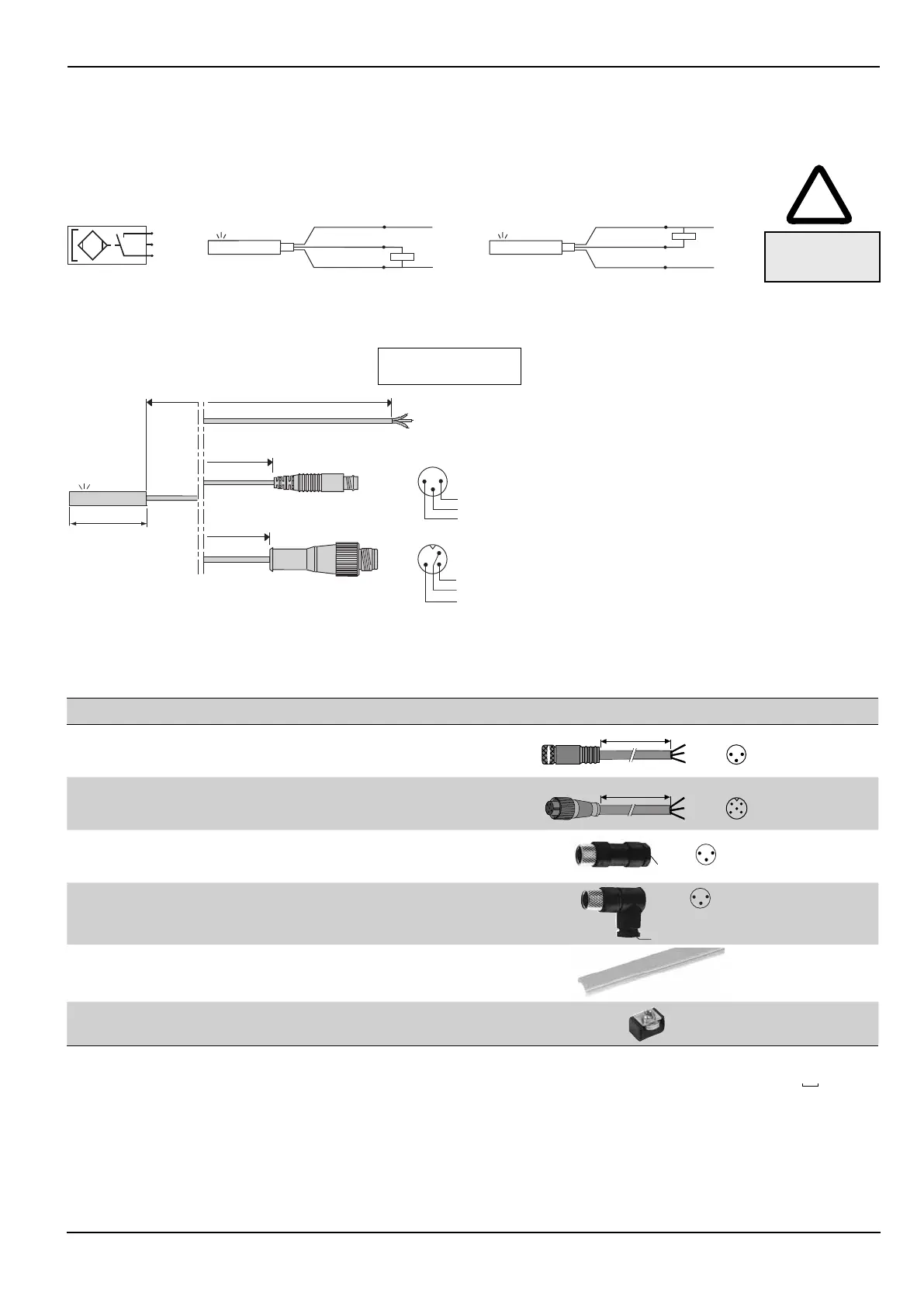

CONNEXIONS DES DETECTEURS MAGNETO-RESISTIFS : 3 possibilités
RACCORDEMENT
Vue côté des broches
des connecteurs mâles
Sortie par câble PUR Ø 3 mm résistant aux liquides de coupe
avec connecteur mâle à vis Ø M12 - 3 broches
Sortie par câble PUR Ø 3 mm, extrémité dénudée
3 conducteurs 0,14 mm
2
- Fil marron : pôle +
Fil bleu : pôle -
Fil noir : charge
0,3 m
2 / 5 m
0,3 m
charge
Sortie par câble PUR Ø 3 mm avec connecteur mâle
encliquetable + à vis Ø M8 mm - 3 broches
charge
• Sortie protégée contre les courts-circuits éventuels de la charge lorsque le courant de sortie est inférieur ou égal à 0,1 A.
• Le branchement incorrect des fi ls de sortie peut entraîner le non fonctionnement ou la destruction du mini-détecteur.
• Malgré la protection interne, dans le cas de charge selfi que, il est recommandé d’utiliser une diode (montée en parallèle) sur la
charge
Respecter
les polarités
_
+
bleu
marron
noir
charge
1
3
4
!
(1) Raccordement des détecteurs, fi l marron = +, fi l bleu = -, fi l noir = charge
(2) Pour votre commande, nous préciser - code: 88100746 complété de la longueur (en mètre) souhaitée - exemple: 2 m = 88100746 2
4
3 (--)
1 (+)
_
+
bleu
marron
noir
charge
1
3
4
PNP
NPN
ACCESSOIRES
désignation
code
allonge par câble en PVC, longueur 5 m, 3 conducteurs 0,25 mm
2
avec 1
connecteur M8 femelle vissable (l’autre extrémité nue) (1), IP67
5 m
br = 1
blk= 4
blu= 3
1
4
3
PVC
88100239
allonge par câble en PVC, longueur 5 m, 3 conducteurs 0,25 mm
2
avec 1 connecteur M12 femelle vissable (l’autre extrémité nue) (1), IP67
5 m
br = 1
blk= 4
blu= 3
1
4
3
2
PVC
88100238
connecteur droit Ø M8, 3 broches femelles, IP67
1
3
4
CM5
88100202
connecteur coudé à 90° Ø M8, orientable 90° x 90°,
3 broches femelles, IP67
88100203
réglette de protection des rainures et maintien des câbles
(vendue par multiple de 1 m - longueur mini = 1 m
88100746 (2)
Bloc de mémorisation de la position de réglage du détecteur
N199-1162
1
3
4
CM5
Recommandation de montage :
S'assurer que le câble électrique d'alimentation du détecteur n'est pas soumis à des tractions / torsions néfastes à sa durée de vie
