PROCEDURE DE MONTAGE ET DEMONTAGE DES DETECTEURS "T"
5
MONTAGE DU DETECTEUR
DEMONTAGE/REMONTAGE DU DETECTEUR

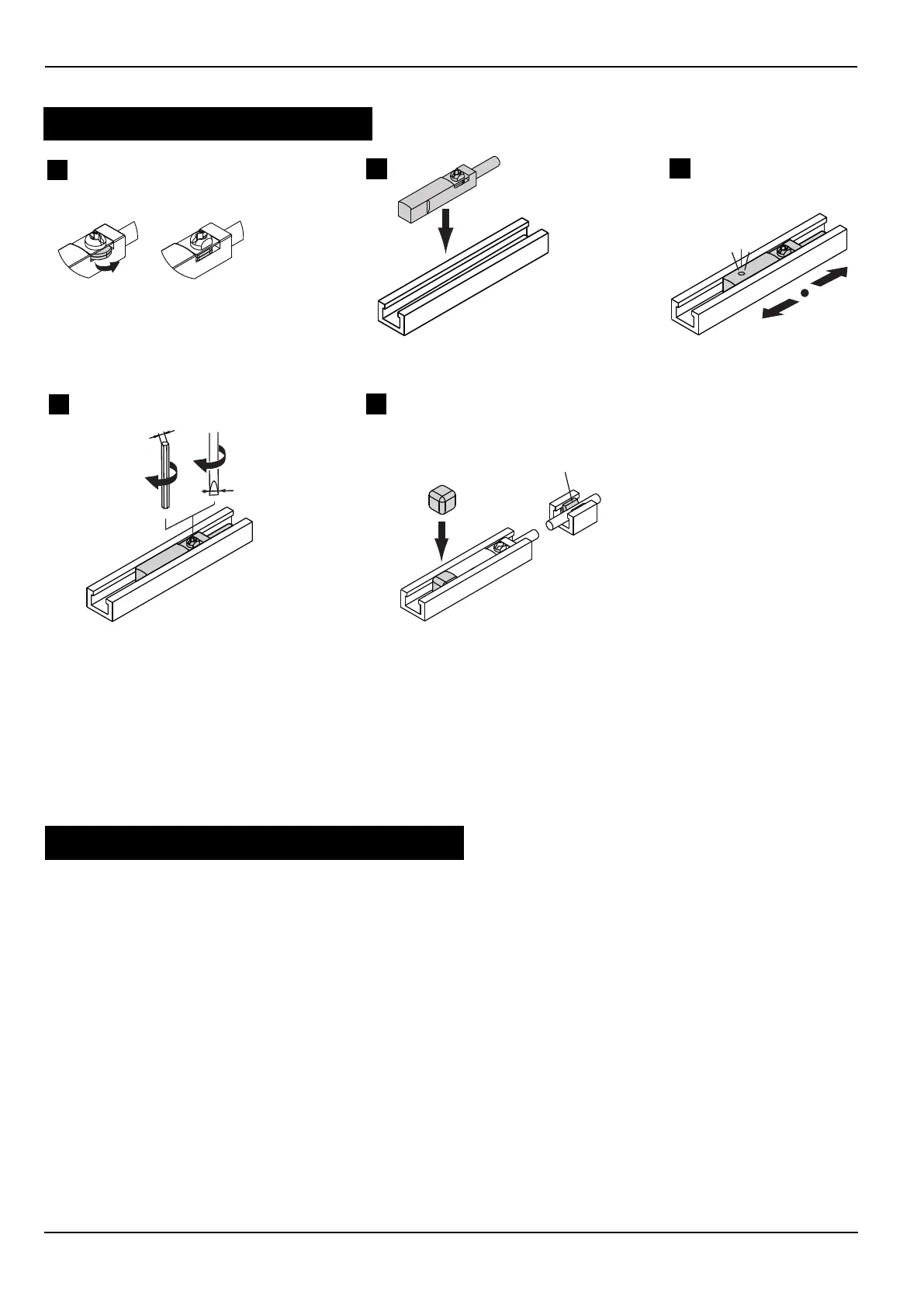

A - Tourner l'écrou profi lé du détecteur de 90° afi n qu'il s'escamote à l'intérieur
B - Appliquer le détecteur au fond de la rainure
C - Positionner le détecteur au point de détection souhaité
D - Tout en maintenant le détecteur sur sa position, serrer la vis (1/2 de tour).
Couple maxi de serrage de la vis: 0,5 N.m
E - Mémoriser la position de réglage à l'aide du bloc de mémorisation et maintenir le câble dans la rainure à
l'aide du clip
1 - Desserrer l'écrou profi lé de 90° et désengager le câble du clip
2 - Les opérations suivantes, d'adaptation, réglage et serrage sont identiques aux phases B, C et D ci-dessus
90°
A
B
C
0,5 Nm
0,6 x 3,5 mm
sw 1,5 mm
D
E
Clip
