Manual Toddler Roller Classic / Big Star Classic v. 2.2

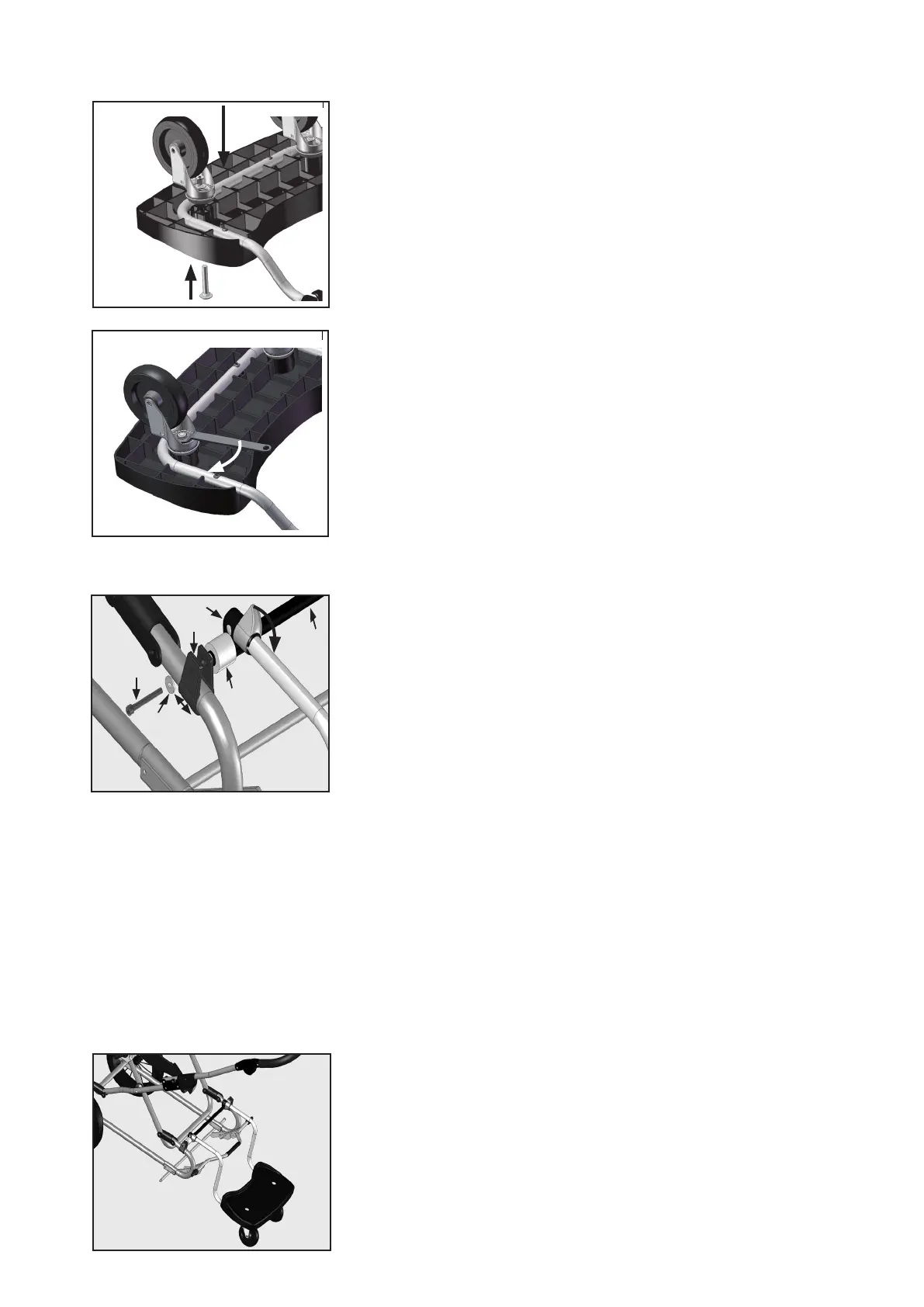

Montaż kół
• Koła prosimy zamontować na spodniej części deski do jazdy.
Pomiędzy zamocowaniem koła a nakrętką prosimy umieścić
podkładkę.
• Nakrętkę prosimy dokręcić dostarczonym kluczem otworowym w
taki sposób, aby jej czoło było zlicowane z końcem śruby.
OSTRZEŻENIE!
• Prosimy sprawdzić czy wyżej opisana czynność została przepro-
wadzone prawidłowo w stosunku do obu kół.
• Prosimy sprawdzić, czy koła i nakrętki są dobrze dokręcone.
Montaż uchwytu deski do jazdy
• Zahamować koła wózka.
• Zamontować uchwyty adaptera (1) od spodu i zacisnąć je wokół
U-kształtnych rur po obu stronach podwozia. Uchwyty adaptera
powinny być podczas montażu ustawione ramionami w górę.
Należy dopilnować, aby czworokątne otwory zamocowań adaptera
skierowane były na zewnątrz wózka.
• Rurę adaptera (2) należy umieścić pomiędzy uchwytami adaptera.
Aby umocować rurę adaptera, należy posłużyć się dwiema śrubami
M5 (3), na które należy założyć podkładki M5 (4) i dokręcić przy
pomocy klucza inbusowego.
WAŻNA INFORMACJA!
• Śruby należy dokręcać tak długo, aż uchwytów adaptera nie
będzie można przesuwać tam i z powrotem wzdłuż rury (5).
• Następnie na rurze adaptera należy umieścić uchwyty dostawki
jezdnej (6) i oba zamki obrócić w dół (7).
• Należy zwrócić uwagę czy pomiędzy uchwytami dostawki jezdnej,
a uchwytami adaptera, po obu stronach założone zostały elementy
dystansowe (8).
OSTRZEŻENIE!
• Ten krok jest bardzo ważny, aby prawidłowo umocować dostawkę
jezdną do wózka.
• Przed przystąpieniem do korzystania z dostawki jezdnej, należy
zawsze sprawdzić czy została ona w sposób prawidłowy umoco-
wana do wózka.
• Podczas montażu dostawki jezdnej do wózka lub demontażu jej z
niego, na dostawce tej dzieciom przebywać nie wolno.
• Należy zawsze sprawdzić, czy dostawka jezdna nie wpływa nega-
tywnie na funkcjonowanie hamulca wózka.
Demontaż dostawki jezdnej z uchwytu wózka
• Otworzyć blokady w uchwytach dostawki jezdnej i następnie należy
odłączyć ją od rury adaptera.
Prawidłowo zamontowana dostawka jezdna
