776
Funzione termostato
Uscita Relè N.0.
max 5 A 230 V~
Thermostat function
Relay N.0. output.
max 5 A 230 V~
Cavo di sezione 0,5 mm
2
(AWG20) intrecciato e schermato - Lunghezza massima 100m
Cable section 0.5 mm (AWG20) braided and shielded- Maximum length 100m
Rosso/red + 24v Dc
Nero / black - Gnd
GIALLO / yellow RS +
VERDE/ green RS -
L
N
Bianco /white
Grigio /gray
Rosa /pink
Nero / black
Viola / violet
Giallo / yellow
Verde / green
Rosso /red
Nero /black
Cod. 07245140
Febos-Power
Cod. 07245150
Febos-Relay
Alimentazione elettrica 230V ~
230V ~ power supply
Interruttore
magnetotermico
In=0,2 A
Switch
magnetothermic
In = 0,2 A
Funzione umidostato
Uscita Relè N.0.
max 5 A 230 V~
Humidistat function
Relay N.0. output.
max 5 A 230 V~
Cavo di sezione 0,5 mm
2
(AWG20) schermato
Lunghezza massima 20m
Cable section 0.5 mm (AWG20) shielded
Maximum length 20m
Cavo di sezione 0,5 mm
2
lunghezza massima 100m
Cable section 0.5 mm maximum length 100m
Contatto presenza
Contact presence
Contatto Finestra
Contact Window

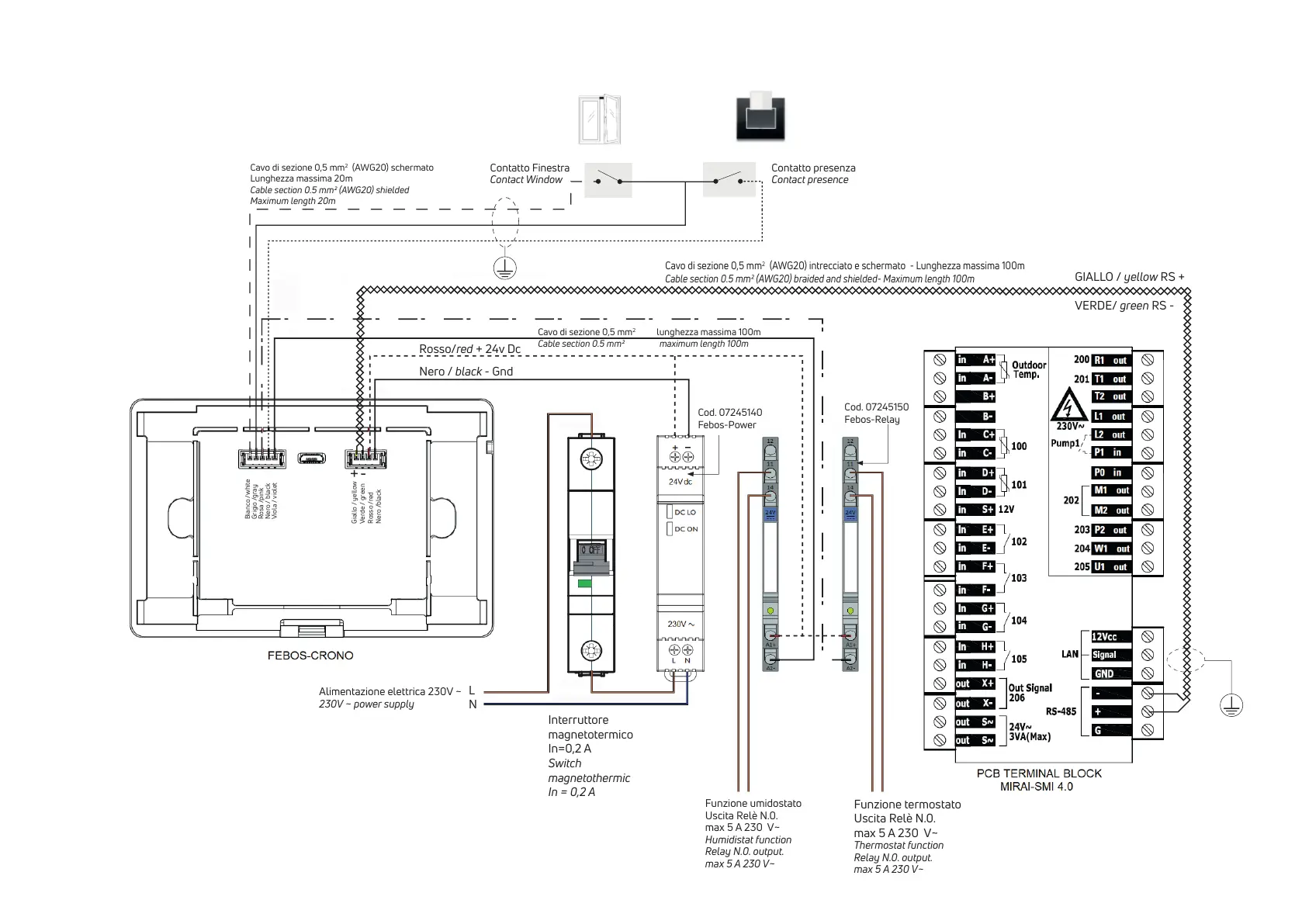

SCHEMA DI COLLEGAMENTO ELETTRICO FEBOS-CRONO
CON RELAY ESTERNI
ELECTRICAL CONNECTION DIAGRAM FEBOS-CRONO
WITH EXTERNAL RELAY
NB: È assolutamente vietato far transitare i cavi di segnale (RS-485)
insieme ai cavi di energia con tensioni >50 V.
Il cavo di alimentazione del Febos-Crono deve essere dimensionato in modo tale
da garantire una tensione minima di alimentazione di 18 VdC.
NB: It is absolutely forbidden to pass signal cables (RS-485) together with power
cables with voltage> 50 V.
The Febos-Crono power supply cable must be dimensioned in such a way as to
guarantee a minimum supply voltage of 18 VdC.
