1. PRESENTAZIONE DEL PRODOTTO
1.1 Introduzione alla climatizzazione
La funzione dei climatizzatori è quella di creare, negli ambienti in cui sono
installati, le condizioni ottimali di temperatura e di umidità che soddisfano
le esigenze umane, in una parola “comfort”.
Il principio di funzionamento è quello di sfruttare i cambiamenti di stato (li
-
quido/vapore) del gas refrigerante, contenuto all’interno del circuito frigo-
rifero, per sottrarre calore da un ambiente e riversarlo in un altro più caldo.
1.2 Il circuito frigorifero

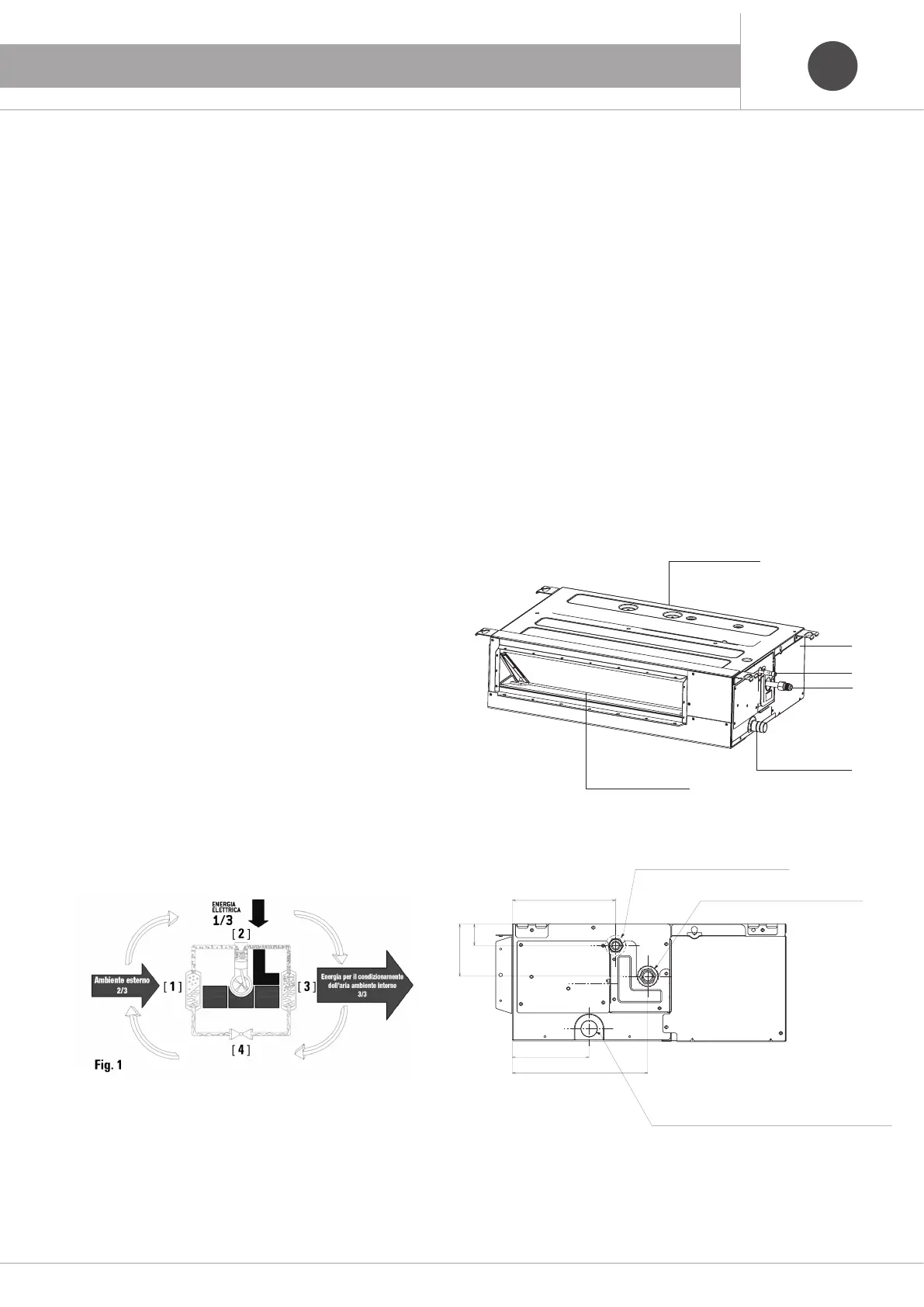

Il circuito frigorifero può essere esemplificato come segue (Fig1).
1) Evaporazione
- L’aria presente nell’ambiente viene spinta da un ventilatore attraverso
uno scambiatore di calore detto evaporatore (unità interna nel funzio-
namento di Raffrescamento).
- Il gas refrigerante, a bassa pressione e bassa temperatura, evapora
assorbendo calore dall’aria, che quindi viene raffreddata (e deumidifi-
cata).
2) Compressione
- Il refrigerante, sotto forma di vapore, passa attraverso un compressore.
- Il compressore provoca l’aumento di pressione del refrigerante che
diventa molto caldo.
3) Condensazione
- L’aria presente nell’ambiente viene spinta da un ventilatore attraverso
un secondo scambiatore di calore detto condensatore (unità interna nel
funzionamento di Riscaldamento).
- Il gas refrigerante, ad alta pressione ed alta temperatura, condensa
cedendo calore dall’aria, che quindi viene riscaldata.
4) Espansione
- Il refrigerante, sotto forma di liquido, passa attraverso un organo di
strozzamento detto valvola di espansione.
- La valvola di espansione provoca un abbassamento di pressione del
refrigerante che diventa molto freddo.
Si torna al punto 1 e il ciclo si ripete.
I climatizzatori consentono in pratica di utilizzare l’energia contenuta
nell’aria dell’ambiente esterno per riscaldare l’ambiente interno e vice-
versa.
Questo consente di utilizzare per circa:
- 2/3 energia rinnovabile e gratuita presente nell’aria.
- 1/3 energia elettrica per il funzionamento del climatizzatore.
Se installato un impianto fotovoltaico è possibile climatizzare
casa a costo e impatto ambientale zero.
1.3 Composizione del climatizzatore
I climatizzatori sono della tipologia “Split System” con scambio termico
aria-aria. A seconda del modello dell’unità esterna , si possono installare
da una a 4 unità interne:
- "Unità interna", da posizionare all'interno dell'ambiente da climatizzare
- "Unità esterna", da posizionare all'esterno dell'ambiente da climatizzare.
Tutte le funzioni del climatizzatore sono azionate mediante un comando
a filo.
1.4 Unità interna
1 Presa d'aria
2 Centralina elettrica
3 Tubo del refrigerante (liquido)
4 Tubo del refrigerante (gas)
5 Tubo di scarico condensa
6 Uscita dell'aria
Il tubo del fluido refrigerante
166
53
Foro di collegamento del tubo di drenaggio
129
220
Coperchio
scatola elettrica
Il tubo del gas refrigerante
