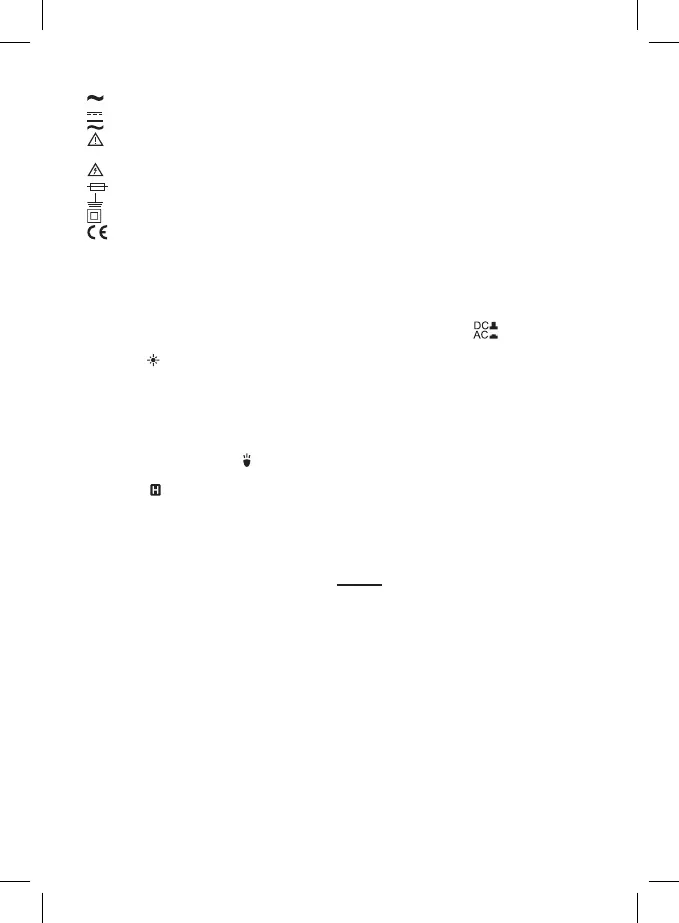

Elektrické symboly
Střídavý proud (AC)
Stejnosměrný proud (DC)
Střídavý a stejnosměrný proud (AC/DC)
Symbol výstrahy, rizika nebezpečí. Věnujte zvýšenou pozornost pasážím v návodu, kde je tato
značka použita.
Nebezpečí úrazu elektrickým proudem
Pojistka
Uzemnění
Dvojitá izolace
Výrobek splňuje příslušné normy EU
Popis přístroje
MD-410 je kompaktní 3 ½ číselný digitální multimetr s manuálním rozsahem pro měření DC a AC napětí,
DC a AC proudu, bezkontaktní detekce AC napětí, odporu, kontinuity a testování diod.
(viz obr. 1)
1 – Displej
2 – Tlačítko přepnutí měření střídavého nebo stejnosměrného proudu/napětí
3 – Tlačítko bezkontaktní detekce střídavého napětí
4 – Tlačítko„ “podsvícení displeje
5 – Kruhový přepínač rozsahu měření/výběr požadované funkce
6 – Zdířka „10 A“ – pro koncovku červeného (kladného) měřícího vodiče s hrotem k měření proudu na
proudovém rozsahu 10 A AC/DC
7 – Zdířka „COM“ – pro koncovku černého (záporného) měřícího vodiče s hrotem
8 – Zdířka „VΩmA °C“ – pro koncovku červeného (kladný) měřícího vodiče s hrotem k měření napětí,
odporu, diod, kontinuity, teploty a proudu do 200 mA.
9 – Tlačítko pro aktivaci svítilny
10 – LED dioda signalizující AC napětí v režimu bezkontaktní detekce
11 – tlačítko – funkce DATA HOLD
12 – ochranné pouzdro
13 – LED dioda svítilny
Technické info
Displej: 3 ½ číselný LCD s maximální hodnotou 1999
Indikace záporné polarity: na displeji se automaticky zobrazí “ - „
Indikace přesahu: na displeji se zobrazí “ OL „nebo
Rychlost čtení: zhruba 2 až 3× za sekundu
Rozsah měření teploty: 0 °C až 1 000 °C (0 °C až 250 °C s přiloženou teplotní sondou)
Napájení: baterie 1× 9 V baterie, typ 6F22 nebo ekvivalentní
Pracovní teplota: 0 °C až 40 °C, relativní vlhkost < 75 %
Skladovací teplota: -10 °C až 50 °C, relativní vlhkost < 85 %
Rozměry: 170 × 86 × 40 mm
Hmotnost: 290 g včetně baterie
Přesnost měření
Přesnost je specikována po dobu jednoho roku po kalibraci a při teplotách 18 °C až 28 °C a vzdušné
vlhkosti do 75 %.
Specikace přesnosti je:
± [(% z rozsahu) + (nejnižší platné číslice)]
