Instalace do stojánku:
Zasuňte ovládací jednotku do stojánku a umístěte do místnosti.
Umístění termostatu
Umístění termostatu (ovládací jednotky) výrazně ovlivňuje jeho funkci. Zvolte místo, kde se nejčastěji zdržují členové
rodiny, nejlépe na vnitřní zdi, kde vzduch volně cirkuluje a kde nedopadá přímé sluneční záření. Termostat neumisťujte
do blízkosti tepelných zdrojů (televizorů, radiátorů, chladniček) nebo do blízkosti dveří. Nedodržíte-li tato doporučení,
nebude teplota v místnosti udržována správně.
Spínací jednotka
Opatrně zatlačte na zámek vrchní části předního krytu a odejměte kryt:
Odšroubujte 2 šroubky krytu pro připojení kontaktů a kryt vytáhněte směrem nahoru.
Připojte kontakty následujícím způsobem:

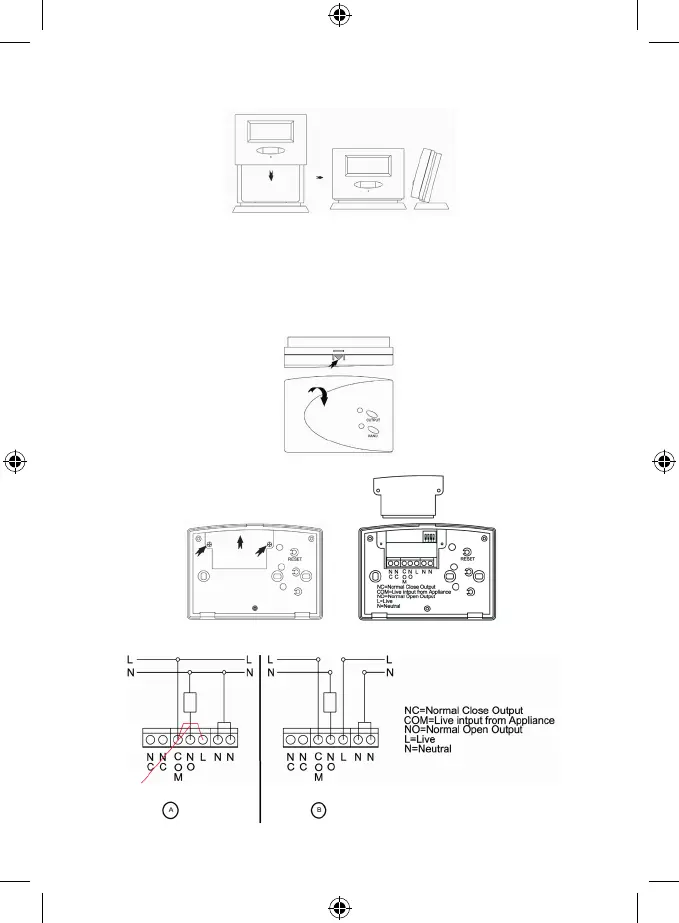

Schéma zapojení:
