15
V případě, že napájení termostatu a připojeného zařízení je stejné, připojte podle nákresu a).
Předinstalovanou drátovou spojku mezi kontakty COM a L neodstraňujte!
Fázový vodič připojte do svorky COM.
V případě, že napájení termostatu a připojeného zařízení NENÍ stejné, připojte podle nákresu b).
Předtím odstraňte předinstalovanou drátovou spojku mezi kontakty COM a L!
Dokončete instalaci spínací jednotky přišroubováním pomocí 2 přiložených šroubků.
Před zašroubováním krytu kontaktů nezapomeňte spárovat ovládací a spínací jednotku viz. Nastavení adresy
rádiového signálu.
Nasaďte zpátky přední kryt.
Nastavení adresy rádiového signálu
Adresa rádiového signálu umožňuje přenos informací mezi ovládací a spínací jednotkou. Použitím vhodného
adresního kódu pro bezdrátovou
komunikaci lze předejít komplikacím ve spojení a rušení od jiných zařízení pracujících na stejném nebo podobném
kmitočtu. K nastavení se používá 4 přepínačů typu DIP, umístěných uvnitř obou jednotek.
1. Před úpravou adresního kódu vyjměte baterie a odpojte síťové napětí!
2. Na ovládací jednotce sejměte zadní kryt – na desce plošných spojů se nachází 4 DIP přepínače.
3. Nastavte adresní kód přesunutím některých přepínačů do polohy ON a zapište si jejich stav.
4. Stejný kód nastavte na přepínačích umístěných na spínací jednotce. Adresní kód vysílače musí být shodný sadresním
kódem přijímače.

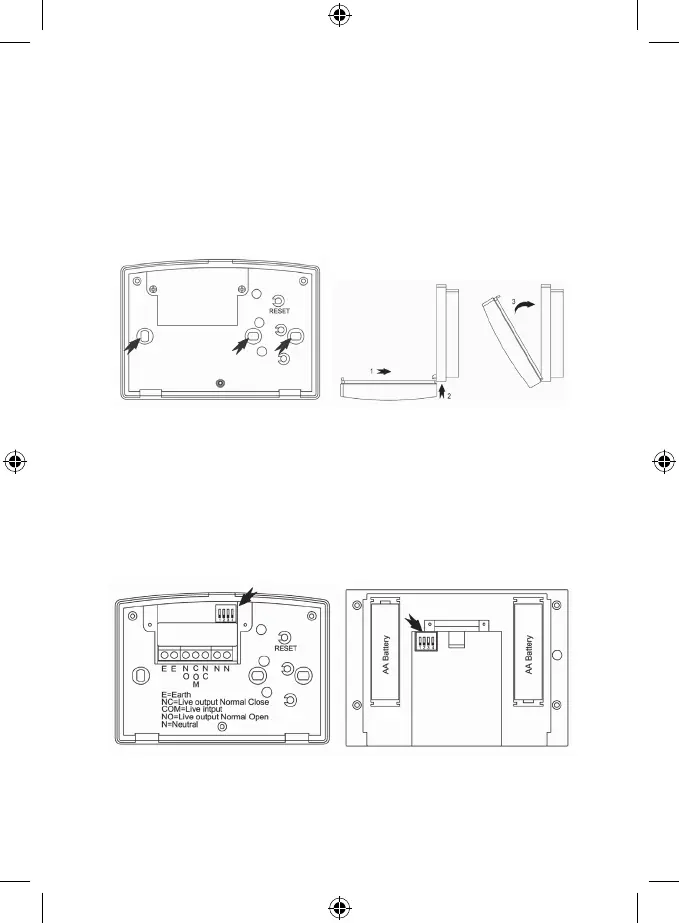

DIP přepínače pro nastavení adresního kódu – vyznačeny šipkou
Výměna původního termostatu
UPOZORNĚNÍ: Před výměnou termostatu odpojte topný / klimatizační systém od hlavního zdroje el. napětí ve vašem
bytě. Zabráníte možnému úrazu elektrickým proudem. Před odpojením přívodů si pozorně přečtěte následující
instrukce.
1. Vypněte původní termostat a odstraňte kryt termostatu.
