59
4. Na korpusie głowicy znajdujemy ikonę strzałki i na wewnętrznej części
głowicy rowek służący do wsuwania.
5. Wewnętrzną część głowicy wsuwamy do korpusu głowicy grzejnika.
6. Jak tylko wewnętrzna część głowicy zostanie w pełni wsunięta, ujmujemy
kwadratową, dolną część głowicy, która znajduje się pod gwintem i obraca-
my wewnętrzną część głowicy przeciwnie do kierunku ruchu wskazówek
zegara. Po obróceniu powinno się dać usłyszeć zatrzaśnięcie zamka głowicy.

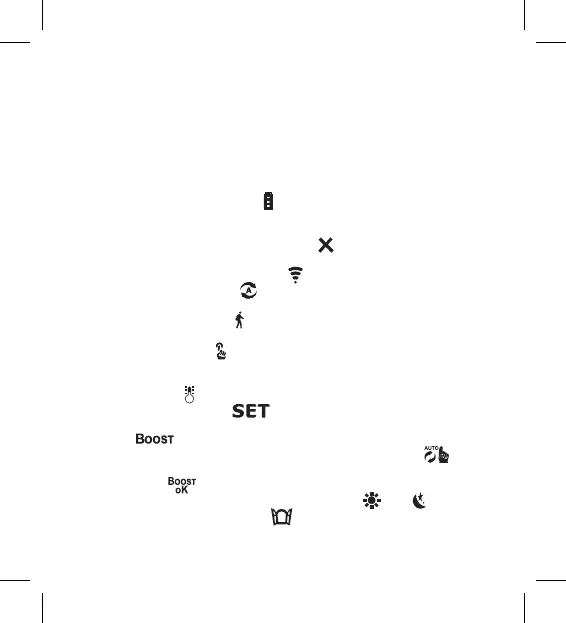

Opis wyświetlacza głowicy termostatycznej (patrz rys. C)
1 – Wskaźnik rozładowania baterii .
Jak tylko zacznie migać to znaczy, że Twoje baterie są prawie całkowicie
rozładowane.
2 – Ikona stanu podłączenia do bramy Zigbee
.
Świeci – nie podłączono. Nie świeci – podłączono.
3 – Ikona poziomu sygnału podłączenia
.
4 – Ikona trybu tygodniowego .
Świeci – tryb jest aktywny. Nie świeci – tryb nie jest aktywny.
5 – Ikona trybu wakacyjnego
.
Świeci – tryb jest aktywny. Nie świeci – tryb nie jest aktywny.
6 – Ikona trybu ręcznego .
Świeci – tryb jest aktywny. Nie świeci – tryb nie jest aktywny.
7 – Jeżeli świeci ta ikona, wyświetlacz wyświetla aktualną temperaturę w
pomieszczeniu
.
8 – Jeżeli zaświeci się tekst , na wyświetlaczu jest wskazywana
temperatura w ustawionym przez Ciebie trybie.
9 – Ikona oznacza, że ten tryb jest aktywny.
10 – Przycisk do przełączania trybu tygodniowego i trybu ręcznego
.
11 – Przycisk potwierdzający i jednocześnie przycisk do włączenia/wyłączenia
trybu Boost
.
12 – Przycisk do wyboru między trybem komfortowym
i ECO .
13 – Ikona do funkcji otwartego okna
.
