12 Anmerkungen zur Verkabelung Emotron AB 01-3991-11r2
(2) IP20 Rahmen 2: Einphasig VSA 23-07, -10
Dreiphasig VSA 48-002, -004, -005

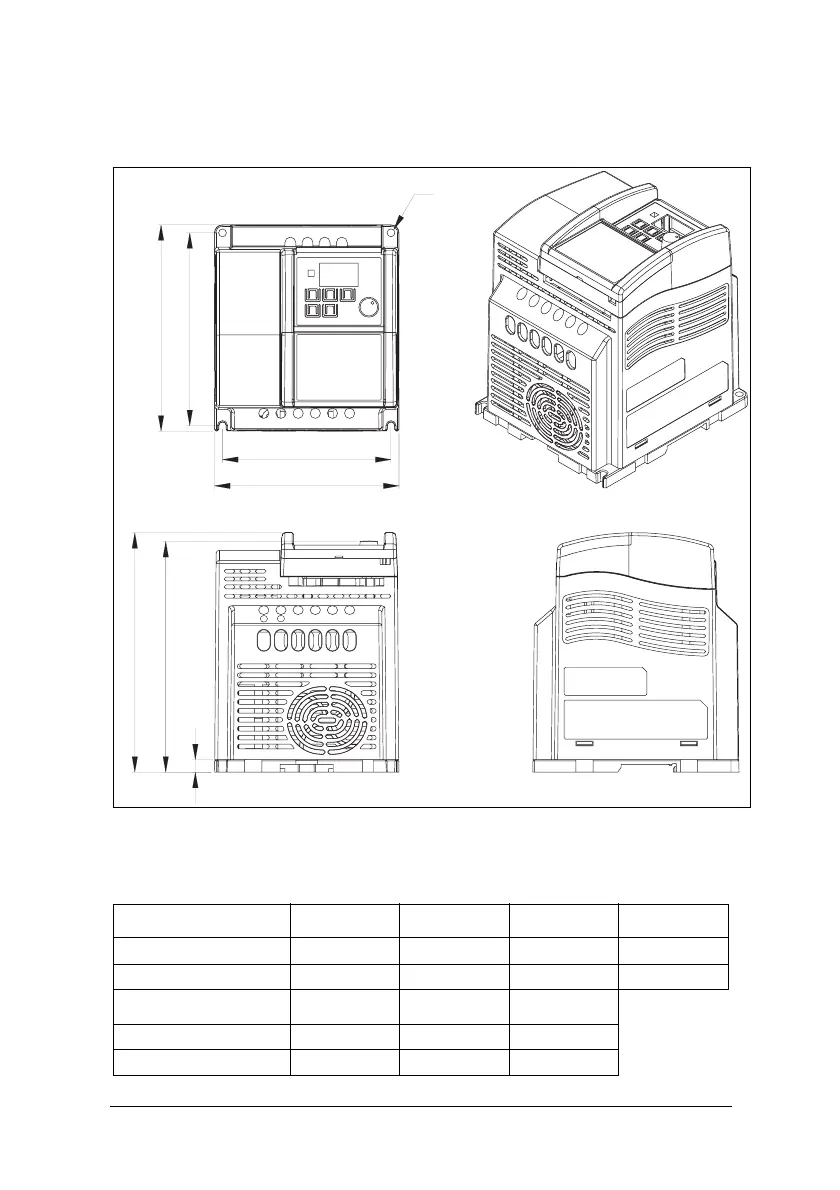

Abb. 6 VSA Antriebsrahmen 2 Abmessungen
Tabelle 7 Abmessungen in mm/Zoll
Länge, mm/Zoll A B C D
Rahmen 1 132/5,2 123,5/4,86 67/2,64 77/3,03
Rahmen 2 132/5,2 123,5/4,86 108/4,25 118/4,65
Länge, mm/Zoll E F G
Rahmen 1 130,5/5,13 128,45/5,06 8/0,315
Rahmen 2 148/5,83 144/5,67 8/0,315
A
B
D
C
F
E
G
4- Ø*4.5
L1(L) L2 L3(N) PE
T1 T2 T3 PE
+
-
+ - T3 PET2T1
+
-
T3
PE
T2
T1
