138 Kabeldragning Emotron AB 01-3991-11r2

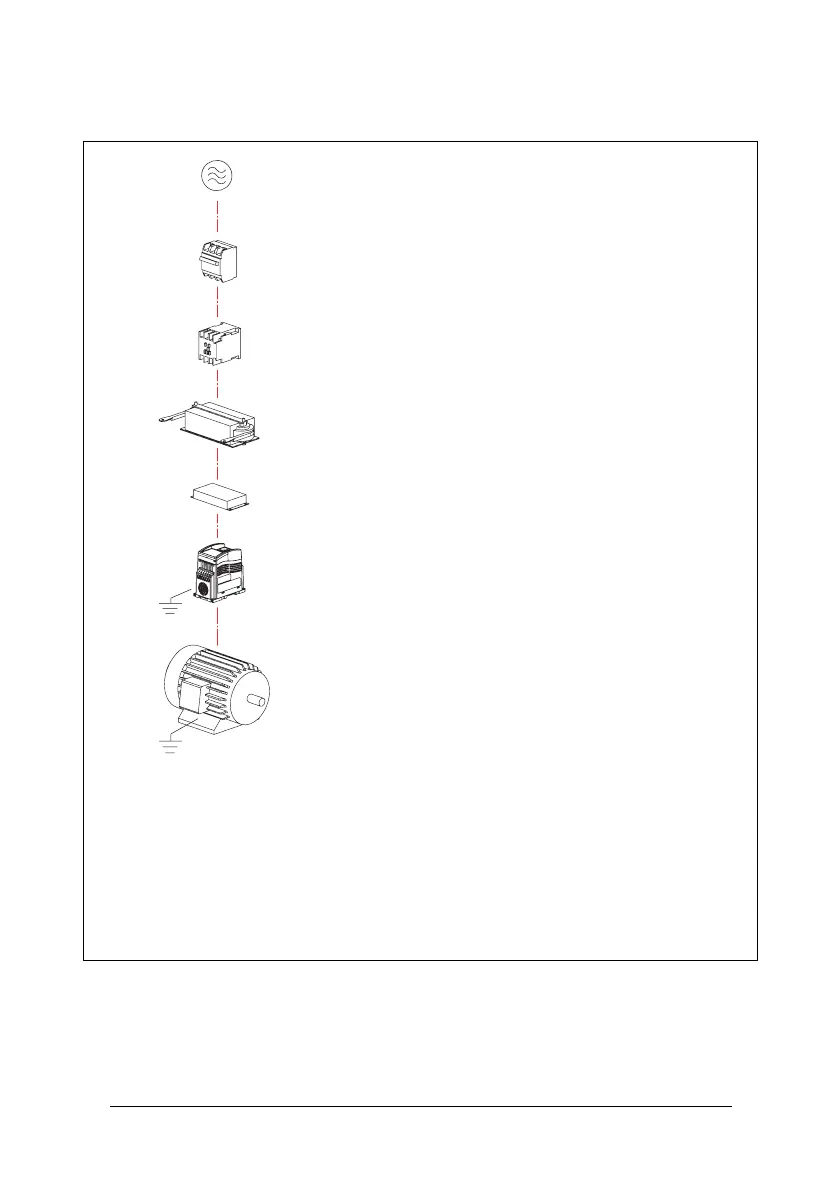

Försiktighetsåtgärder för externa applikationer
Spänning
MCCB-
brytare
Magnetisk
kontaktor
Nätdrossel
för förbättrad
spänningskvalitet
frekvens-
Motor
omriktare
Spänningsförsörjning
• Kontrollera att rätt spänning används, så att omriktaren inte ska-
das.
• Säkerhetsbrytare av MCCB-typ eller smältsäkring måste installeras
mellan växelspänningskällan och omriktaren.
MCCB-brytare
• Använd en MCCB-brytare, anpassad för omriktarens märkspänning
och märkström, för att slå till/från spänningsförsörjningen till och
för att skydda omriktaren.
• Använd inte brytaren som start/stopp-omkopplare för omriktaren.
Säkring
• Om inte MCCB-brytare används, ska säkring med lämplig märk-
spänning och -ström för omriktaren installeras.
Jordfelsbrytare
• Installera en jordfelsbrytare för att förebygga driftstörningar orsa-
kade av läckströmmar och för att skydda personalen. Jordfelsbryta-
ren ska ha utlösningström upp till 200 mA och reaktionstid upp till
0,1 sekund, för att förebygga fel till följd av högfrekvensfält.
Magnetisk kontaktor
• Vid normal drift krävs ingen magnetisk kontaktor. Om funktioner
som extern styrning och automatisk återstart efter spänningsbort-
fall används, eller om bromsstyrenhet används, måste magnetisk
kontaktor installeras.
• Använd inte den magnetiska kontaktorm som start/stopp-omkopp-
lare för omriktaren.
Nätdrossel för spänningskvalitet
• Om omriktaren matas från en spänningskälla med hög kapacitet
(över 600 kVA), kan man uppnå bättre effektfaktor genom att
ansluta en nätdrossel.
Störningsfilter
• Filter måste installeras om induktiva laster påverkar omriktaren.
Frekvensomriktare
• Utgångsplintarna T1, T2 och T3 ansluts till motorplintarna U, V och
W. Om motorn roterar baklänges när omriktaren är inställd för drift
framåt, byter du plats på två av ledarna på T1, T2 och T3.
• Anslut aldrig utgångsplintarna T1, T2 och T3 till nätspänning, för att
undvika skada på omriktaren.
• Anslut jordplinten ordentligt. (Serie 230 V: Rg <100. Serie 460 V:
Rg <10.): <10
Ω.
